Nicht von Wagner – sondern von Nordmende!



Der Nordmende Tannhäuser 57 – ein richtiges Spitzensuper sollte es sein, den habe ich mir schon lange gewünscht und auch gefunden. Dafür musste ich zwar nach Netphen fahren (hin und zurück zusammen 300km), aber ich hatte mir das so in den Kopf gesetzt und hoffe, dass es sich gelohnt hat!

tannhaeuser57

Nordmende Tannhäuser 57

Das Radio ist noch gut erhalten, keine wesentlichen tiefen Kratzer, beeindruckend die Größe des Flagschiffes von Nordmende:

tannhaeuser57-06

Gehäuse: 68 x 42 x 28,5 cm

Der erste Blick ins Innere: Woow! Was für ein Riesenlautsprecher! Auf den Klang bin ich jetzt schon gespannt, aber zuerst die Arbeit (Kondensatorkur/Reinigung).

tannhaeuser57-02

ein wenig Staub

Das erste Radio für mich, wo man keinen Schraubendreher zum Öffnen der Rückwand braucht, denn die Wand wird durch zwei Rändelschrauben gehalten.

tannhaeuser57-05

Rückwandbeschriftung

16.03.2011 Fertigstellung

Das Wechseln der Kondensatoren gestaltete sich relativ gut, da es ein großes Chassis mit viel Platz ist und die Papierkondensatoren nicht sehr versteckt sind. Dabei sehen die Kondensatoren sehr neuzeitlich aus, sie besitzen eine weiße Kunststoffummantelung!
Leider hat mich ein Fehler, den ich selbst verursacht habe, um eine Woche zurückgeworfen, ehe ich ihn gefunden habe. Ich hatte den kombinierten Widerstand/Kondensator-All-in-One-Teerbombe (C97+R57 im Schaltplan) ersetzt und einen Dreher drin und dabei den C an die Stelle des R gelötet. Kleiner Fehler – große Wirkung: das Radio spielte nur leise und klang wie eine Blechdose. Aber die Kollegen vom Dampfradioforum haben mir Tipps gegeben, die mich auf diese Fehlerspur führte und ich nun endlich den Tannhäuser bei kraftvollen Klang genießen kann!

Nordmende Tannhäuser 57

Leider ein paar Rostflecken auf der Schallwand

Für die matte EM34 und die beiden EL84 gab es russischen Neuwarenersatz, der Siebelko wurde ebenfalls durch Neuware ersetzt. Das Chassis ist aus Aluminium und kann daher schön poliert werden!

Nordmende Tannhäuser 57

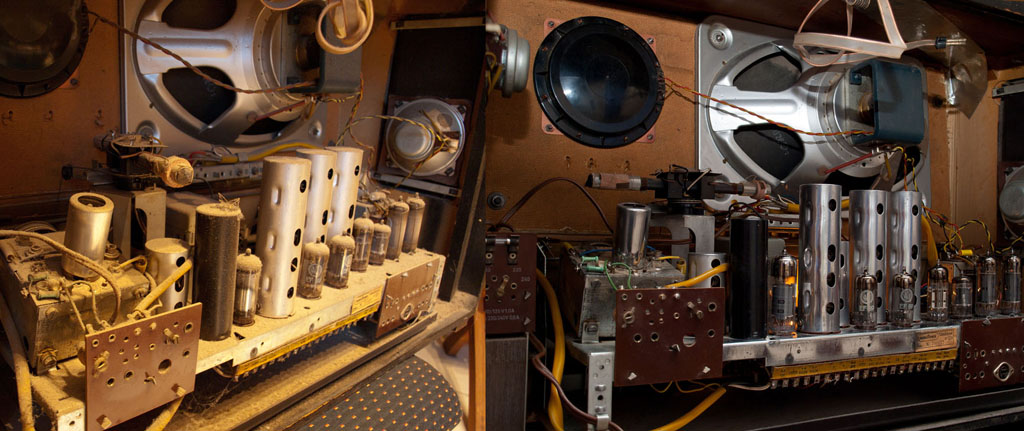

Das Chassis vorher und nachher

Am Gehäuse habe ich nur die fleckige Oberseite abgebeizt und neu lackiert, der Rest geht ja so einigermaßen am Tannhäuser, mit Schleifwachs habe ich nur etwas poliert. Nach Rücksprache mit meiner Chefin durfte ich nun auch das Radio ins Wohnzimmer stellen.

Nordmende Tannhäuser 57

der Tannhäuser im Wohnzimmer

Meine persönliche Bewertung:

+ gutes Handling bei Arbeiten am Chassis, da Netzteil separat im Gehäuse sitzt

+ sehr druckvoller Klang mit sehr guten Höhen

+ sehr gute Empfangseigenschaften auf UKW



Technische Daten:

Baujahr 1957
9 Röhren: ECC85 ECH81 EF89 EF89 EM34 EABC80 ECC82 + 2xEL84
Prinzip: Superhet allgemein; ZF/IF 460/10700 kHz, 10 AM-Kreise, 13 FM-Kreise
4 Lautsprecher, 12 Watt

Schaltplan des Tannäuser 57 als pdf

7 Beiträge zu “Nicht von Wagner – sondern von Nordmende!”

  1. Ivica sagt:

    Sehr net und vielen dank für schaltplan (Schema)
    EM 34 ist sehr flau und schlapp ich hoffe das ich equivalente erzatz finden werde.
    nochmal vielen dank.

  2. Tilo sagt:

    Hallo Ivica,
    vielen Dank für Deinen Kommentar!
    Na Gottseidank gibt es ja den russischen Ersatztyp 6E5S (6E5C), dafür hat man halt nur einen Leuchtfächer anstatt der zwei in der originalen EM34, aber Hauptsache sie leuchtet wieder schön kräftig und trägt zum Charme dieses Radios bei.
    Beste Grüße!
    Tilo

  3. HeikoV sagt:

    Hallo,
    danke für die Einstellung des Schaltplanes, ich bin zur zeit selbst am Aufarbeiten eines
    Tannhäuser 57, allerdings habe ich Probleme mit der Lötleiste des Ausgangstrafo.
    Der Vorbesitzer hat da doch ziemlich „rumgebraten“ und einen Kippschalter dazwichengeschaltet. Kannst du evtl. einen Belegungsplan der Lötstellen hochladen?
    Grüße Heiko

  4. Dieter G, sagt:

    Hallo,
    ich habe einen Tannhäuser 58 errroben und die Teerkondensatoren getauscht. Ich hatte auch fast den gleichen Fehler mit dem kombinierten Widerstand/Kondensator-All-in-One-Teerbombe ( der wohl in vielen Nordmende eingebaut wurde ). Nach dem Ablöten des ersten Drahltes habe ich diesen dann wieder befestigt. Werde da wohl etwas umbauen müssen. Mein Tannhäuser läuft ja bisher fehlerfrei. VG Dieter

    1. Diogenes sagt:

      Guten Tag Dieter G,
      .
      schauen Sie sich den Bericht über NORDMENDE-Elektra 58 an.
      .
      Dort hat Tilo eine Zeichnung plaziert, die den Ersatz für diese R/C-Kombination zeigt.
      .
      Die Anschlußbelegung ist ebenfalls eindeutig dargestellt.
      .
      Beste Grüße,
      .
      Diogenes

  5. Martin Klein alias Flambeau sagt:

    Hallo Tilo,

    Wir hatten schon einmal das Vergnügen, ist aber
    schon einige Zeit her. Ich hoffe es geht gut.
    Ich habe eine Frage eben zu der Tannhäuser.
    Habe eine in Essen vom Autokino- Flohmarkt.
    Die hat eine andere Verdrahtung am Bassregler als der Stromlaufplan ausweist. Der Schleifer liegt nicht auf Masse, sondern zw. C113 und C95 und R71. Dieser Verb.pkt. sollte eigentlich
    Masse sein, ist es aber nicht. Der hängt an meinem Gerät in der Luft, quasi.
    Der Anfang lag nicht mehr an C120 sondern schien
    abgebroche zu sein. Abknlpsspuren sind nicht zu erkennen. Ist Dir bekannt, ob der Schaltplan hier evt. einen Fehler aufweist?
    Sonst kann ich mir nur erklären, dass hier einer
    rumgemukst hat. Revisionsarbeiten ausser das jemand eine andere Netzleitung angeschlossen hatte, mit PE auf Chassie!!!
    Der Tannhäuser. hat, so liesst man an einigen Stellen Probleme mit blubberndem Bass, evt. hat das jemand Cleverli so umgehen wollen?
    Evt. ist Dir die Ertüchtigungschaltung bekannt?
    Ich muss noch dazu sagen, dass ich das Radio bisher nicht in B hatte, dass war so verreckt und so viele Teerkond. drin, da machte es keinen Sinn für mich das vorab unter Spannung zu setzen.

    Über eine Antwort würde ich mich freuen.

    Viele Grüsse
    Martin
