Der Service vom Meister

Nun wird es etwas professioneller in meiner Werkstatt! Mein Freund Josef bot mir einen Philips Service Meister zum Kauf an, da konnte ich nicht nein sagen. Nun kann ich die Radios professionell in Betrieb nehmen (hochfahren) und benötige meine Vorschaltlampe nicht mehr.

Philips Service Meister

Philips Service Meister

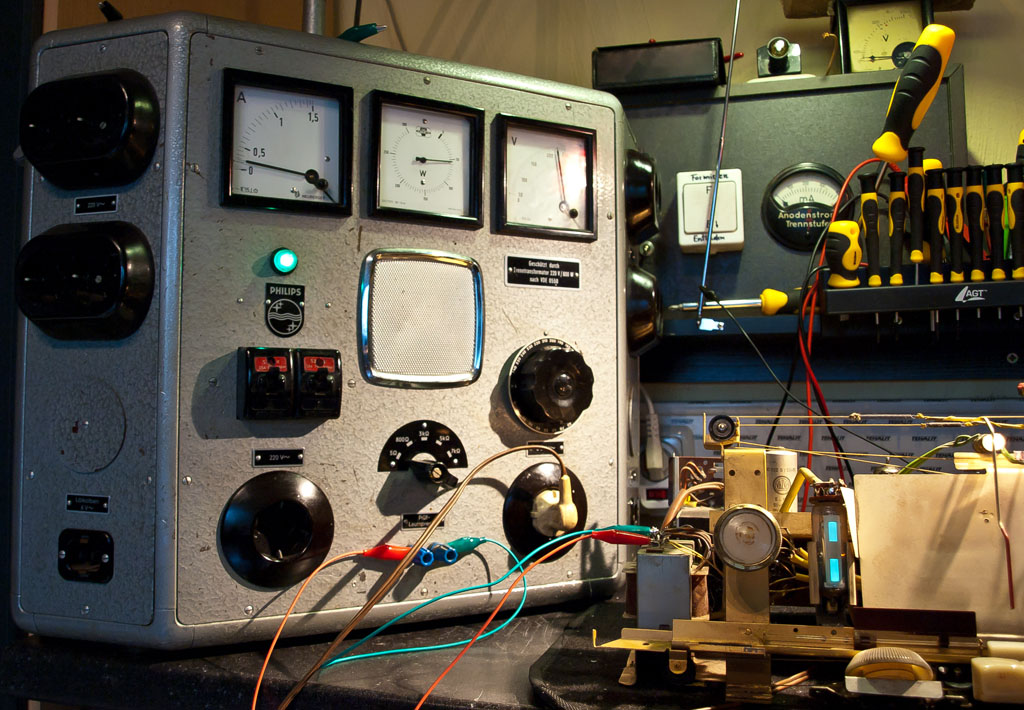

Das Gerät wiegt um die 30 kg und das Gehäuse ist Dreiecksform gebaut, so dass man es in die Ecke auf dem Arbeitsplatz stellen kann.

Philips Service Meister

Innenleben

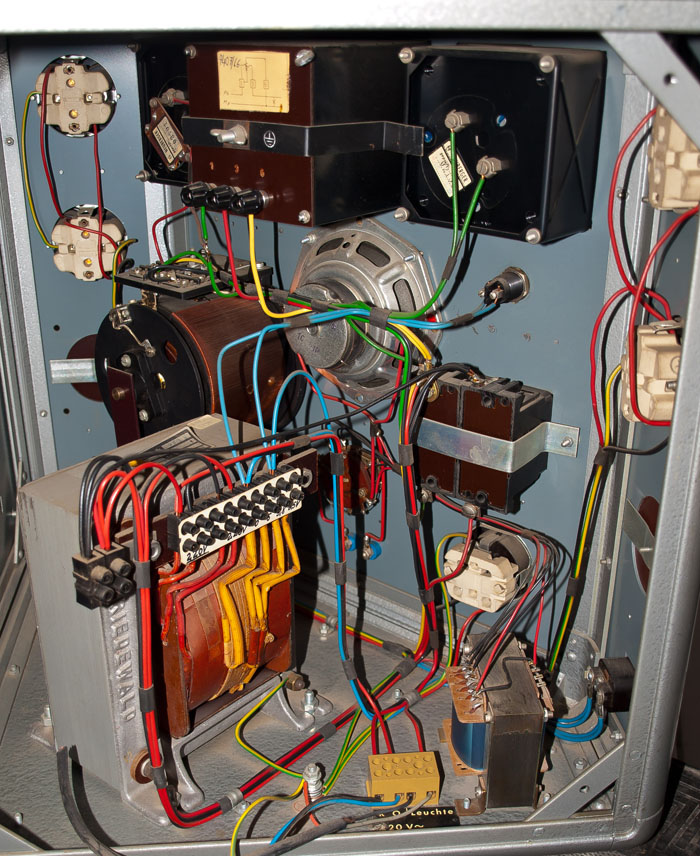

Im Inneren sieht man den Schutztrenntrafo, der bis 800 Watt belastbar ist. Mit dem Regeltrafo (0 bis 250V) kann das Radio dann unter Berücksichtigung der Leistungs- und Stromanzeigen hochgefahren werden. Man würde sofort merken, wenn z.B. ein Kurzschluss im Radio vorliegt. Auf Primär- und Sekundärseite ist auch jeweils ein Sicherungsautomat verbaut.

Philips Service Meister

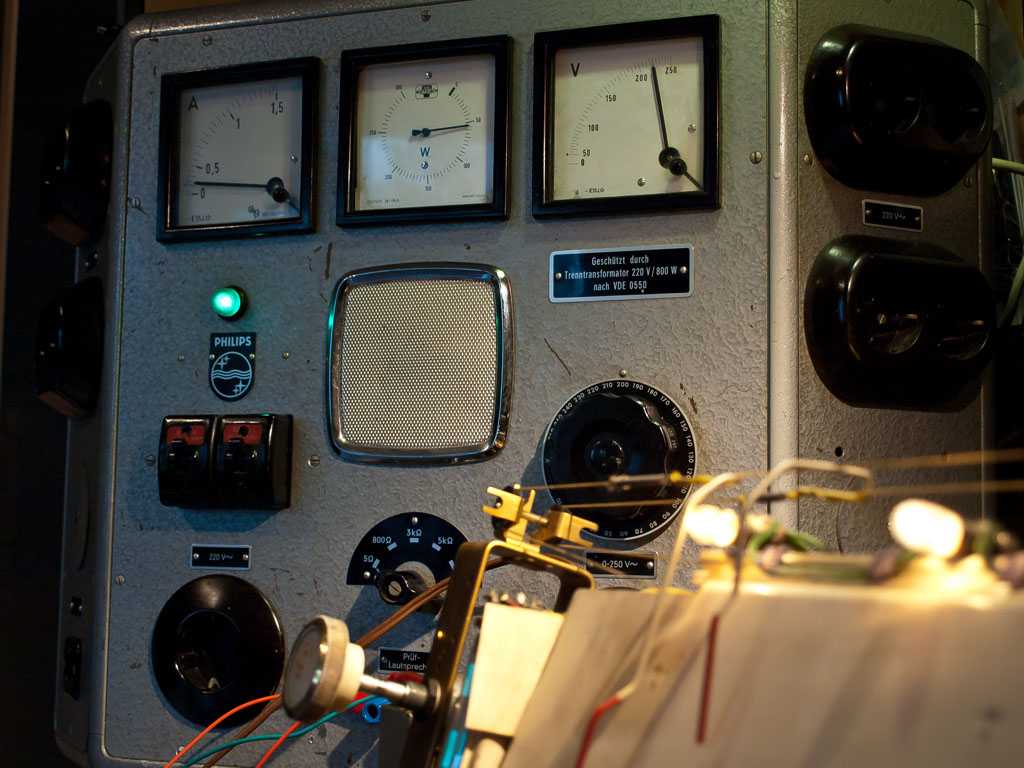

Frontansicht

Sehr nützlich ist auch der eingebaute Testlautsprecher, der eine schaltbare Impedanz besitzt: 5, 800, 3000, 5000 und 7000 Ohm.

Philips Service Meister

Philips Service Meister

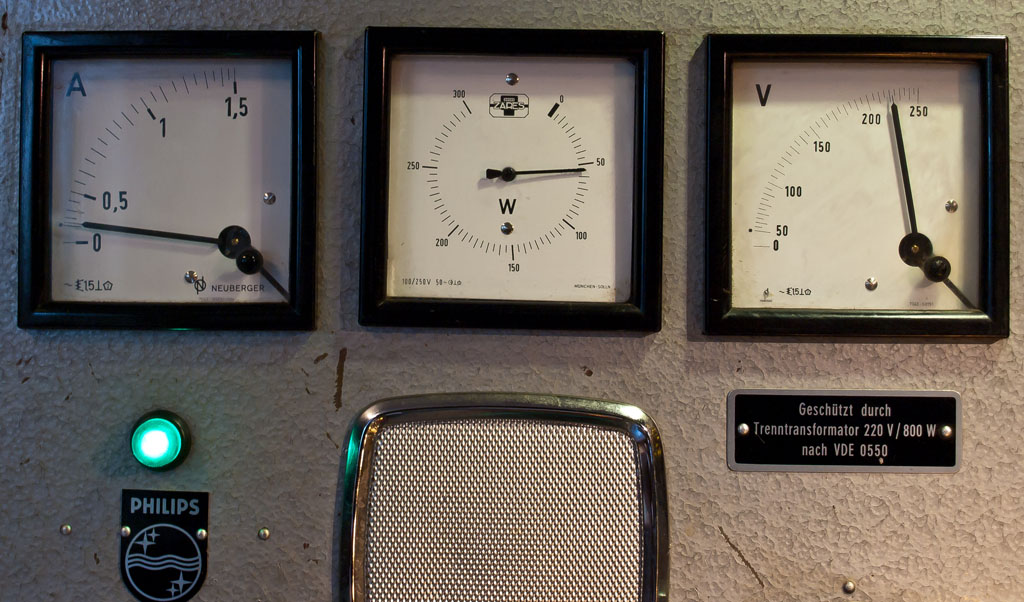

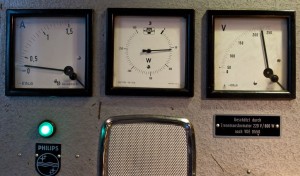

die Anzeigen

Eine Arbeitsleuchte befindet sich schwenk- und ausziehbar auf der Oberseite.

Philips Service Meister

Arbeitsleuchte am Philips Service Meister

Philips Service Meister

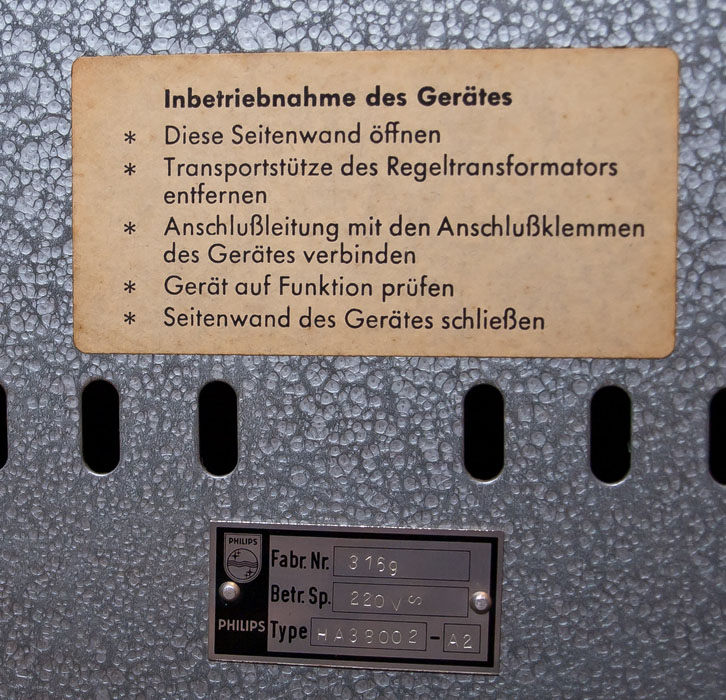

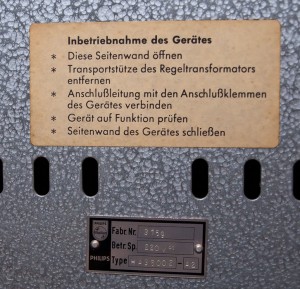

Hinweis- und Typenschild

Das Gerät wurde in den Jahren 1960/61 produziert.

Hier ist die Bedienungsanleitung als pdf:  Philips_Service_Meister
