Nun wird es aber auch endlich mal Zeit, dass ich von meinem Weihnachtsgeschenk des treuen Bastel-Radio-De-Freundes Diogenes berichte! Dieser überraschte mich mit einem sehr nützlichen Geschenk, nennen wir es Magic-Eye-Tester „Diogenes“ 2014/I. Dieses kompakte Gerät verfügt über 5 der gängigen Röhrenfassungen und dient der einfachen optischen Beurteilung der „Magischen Augen“.
Selbstverständlich gehörten zu diesem Tester auch zwei Seiten Anleitung und Beschreibung dazu, u.a. auch der Hinweis, dass er auch noch eine Feinsicherung benötigt. Die habe ich natürlich sofort eingebaut, denn Sicherheit ist wichtig! Deshalb betreibe ich es vorzugsweise am Trenntrafo, da der Magi-Tester nicht galvanisch vom Netz getrennt ist.
Das Gerät ist mit fünf Fassungen ausgestattet, über die folgende Anzeigeröhren getestet werden können:
- Fassung 1: EM34/35
- Fassung 2: 6E5C (6E5S)
- Fassung 3: EM71 (auch EM71a & EM72)
- Fassung 4: EM80 (auch 6E1P)
- Fassung 5: EM84 (auch EM85, EM87, EM800, 6E3P)
Andere Typen können ausschließlich mittels zusätzlichen Adapter getestet werden.

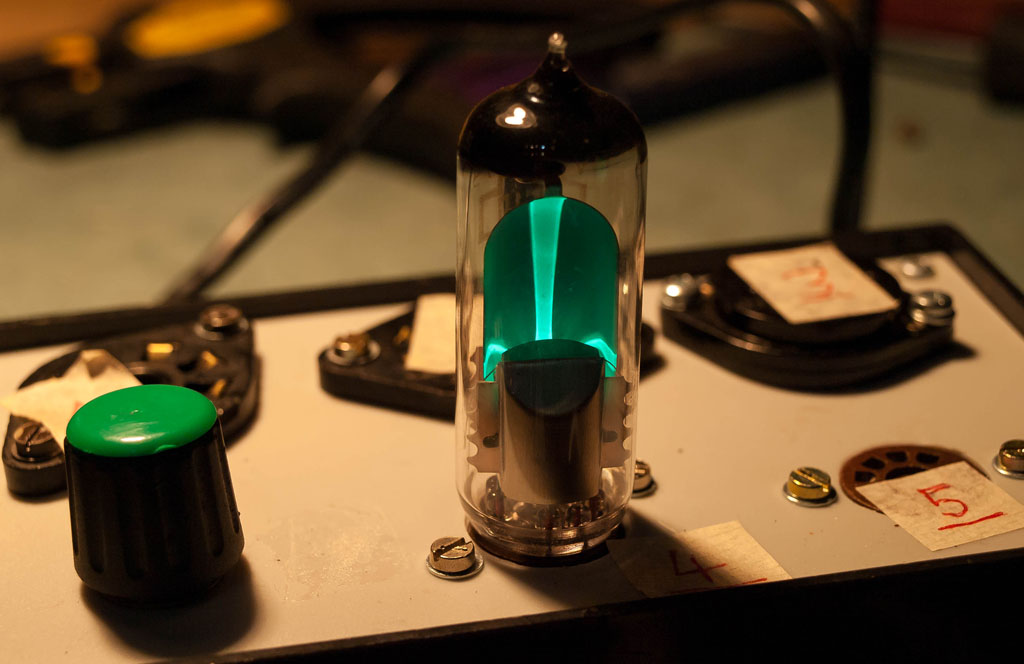

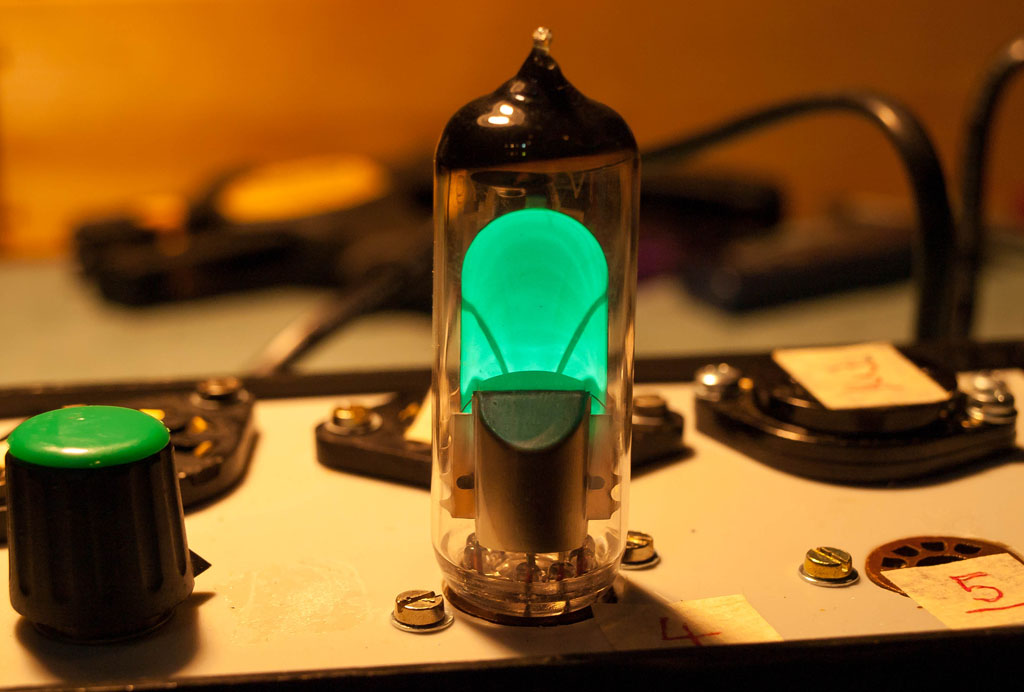

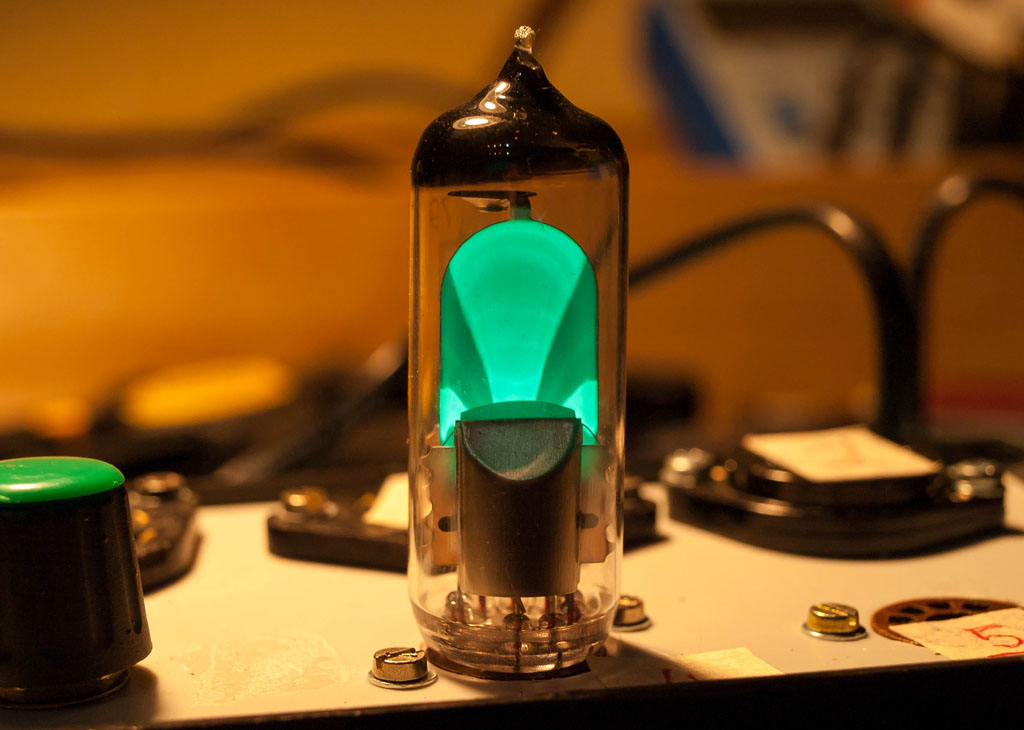

An der Rückseite befindet sich der Ein/Aus-Schalter und oben der Gitterspannungsregler. Hier kann der Öffnungsgrad des Leuchtschirmes verändert werden.

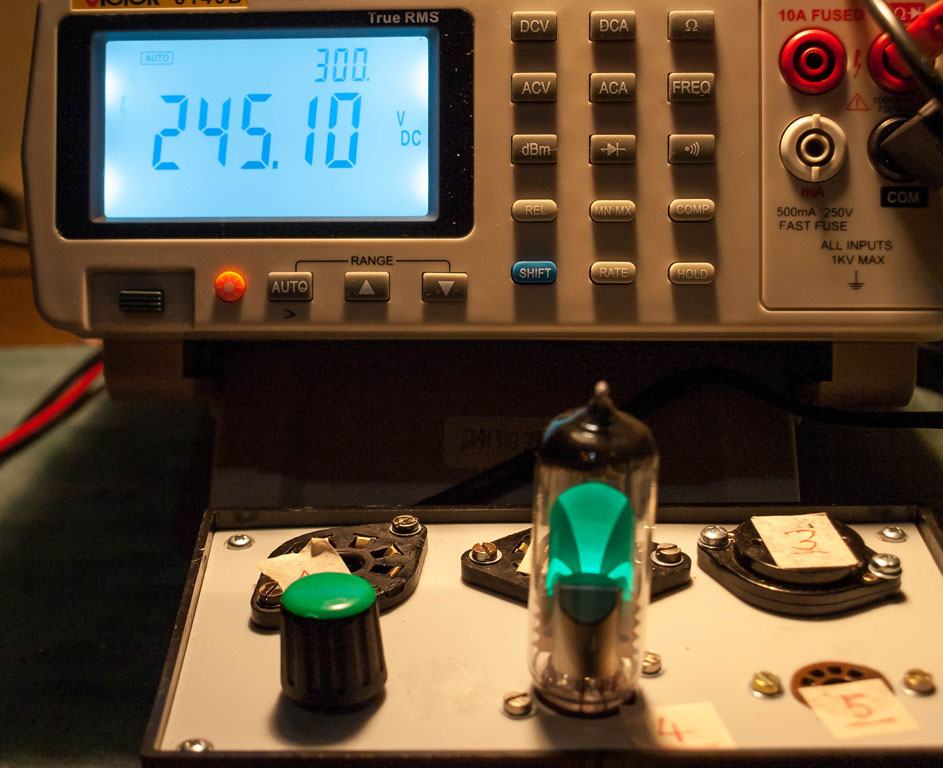

Selbst an zwei Messbuchsen zum Anschluss eines Voltmeters für die Leuchtschirmspannungsmessung wurde gedacht!
Weitere Hinweise:
Das Gerät liefert keine stabilisierte Anoden- bzw. Leuchtschirmspannung. Die mittlere Gleichspannung für die Anoden und dem Leuchtschirm liegt bei ca. 235 Volt.
Bei einer leistungsstarken Röhre fällt diese Spannung durch einen höheren Stromfluß in den Systemen und über den potenteren Leuchtschirm ab. Ich habe bei einer sehr guten Anzeigeröhre nur noch eine Spannung von 180 Volt gemessen, bei sehr zufriedenstellender Leuchtkraft. Das heißt, daß diese Röhre unter normalen Betriebsbedingungen sehr hell leuchtet.
Im Gegenzug bedeutet weniger geringer Spannungsabfall logischerweise, daß die Röhre weniger Strom zieht, also schon schwächelt, auch wenn sie noch ausreichend leuchtet.
Derzeit warte ich auf meinen bestellten Labeldrucker und dann wird alles hübsch beschriftet.
Schönen Dank für die Würdigung, lieber Tilo !
.
Ich hoffe, Sie haben viel Freude mit diesem Kleinod.
.

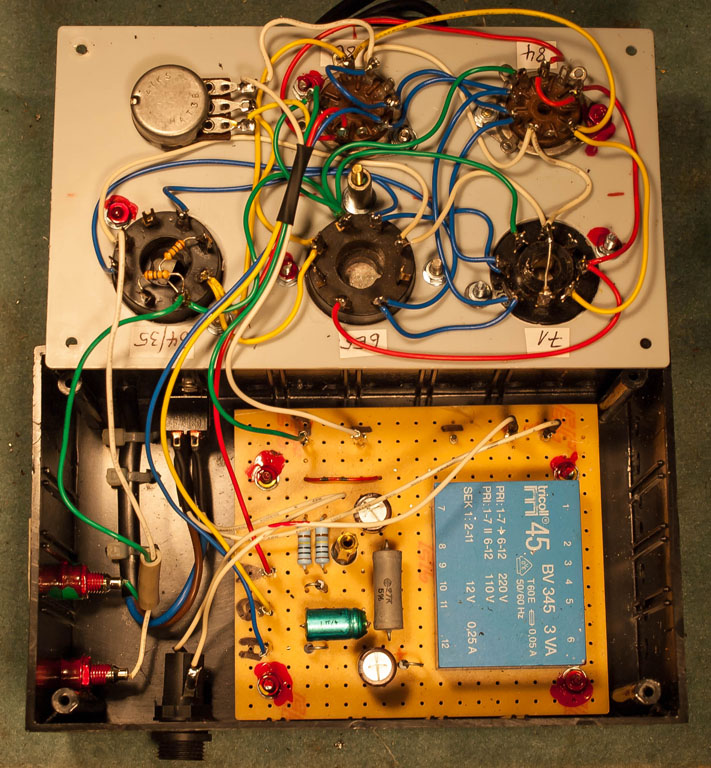

Es mag dem Betrachter dieser Abhandlung irritierend erscheinen, daß ich in dem Gerät einen Trafo mit einer Sekundärspg. v. 12 Volt verbaut habe, wobei die Prüflinge ja nur eine Heizspg. v. 6,3 Volt benötigen.
.
Das läßt sich sehr einfach erklären:
Ich hatte keinen anderen 😉 !
.
Aber keine Bange; die Röhren werden jetzt nicht mit übertriebener Heizspg. versorgt, daß wäre ja eine Katastrophe !
Nein; Ich habe die „Halbwellengleichrichtung“ angewendet, indem ich eine Diode „1N4007“ in Reihe geschaltet habe. Damit erreiche ich die Hälfte der Trafo-Spg., es ist also alles in bester Ordnung.
.
Viel Spaß damit und beste Grüße …
gefällt mir. Wo bekomme ich denn den Schaltplan?? Würde das gern in meinen neuen PRG-Messgerät einbauen.
VG Diter der Antennenmann
Mir gefällt das Gerät auch. Wo könnte man denn die Anleitung zum Bau bekommen?
Hallo
Habe sehr viele Röhren mit Magischen Auge ,würde mir das Gerät gerne nachbauen um die Röhren zu testen .
Wäre es möglich mir den Schaltplan oder Anleitung zu schicken .
Mit freundlichen Grüßen
