Ans Herz gewachsen

Von meiner 82-jährigen Tante bekam ich ein Sachsenwerk Olympia 532WU geschenkt, an welchem ich schon in meiner Kindheit gesessen habe. Gern denke ich an die Zeit zurück, als ich zu Besuch bei Tante und Onkel und vor allem bei meinem Cousin war und wir zusammen damit unbeschwert alte Schellacks oder Radio Luxemburg hörten. Leider verursacht dieses Radio bei mir etwas Schwermut, weil Onkel und Cousin mittlerweile verstorben sind, ich getraue mir bis jetzt nicht, die alten Fingerabdrücke gerade im Bereich des Wellenschalters wegzuwischen.



Sachsenwerk Olympia 532WU

Sachsenwerk Olympia 532WU

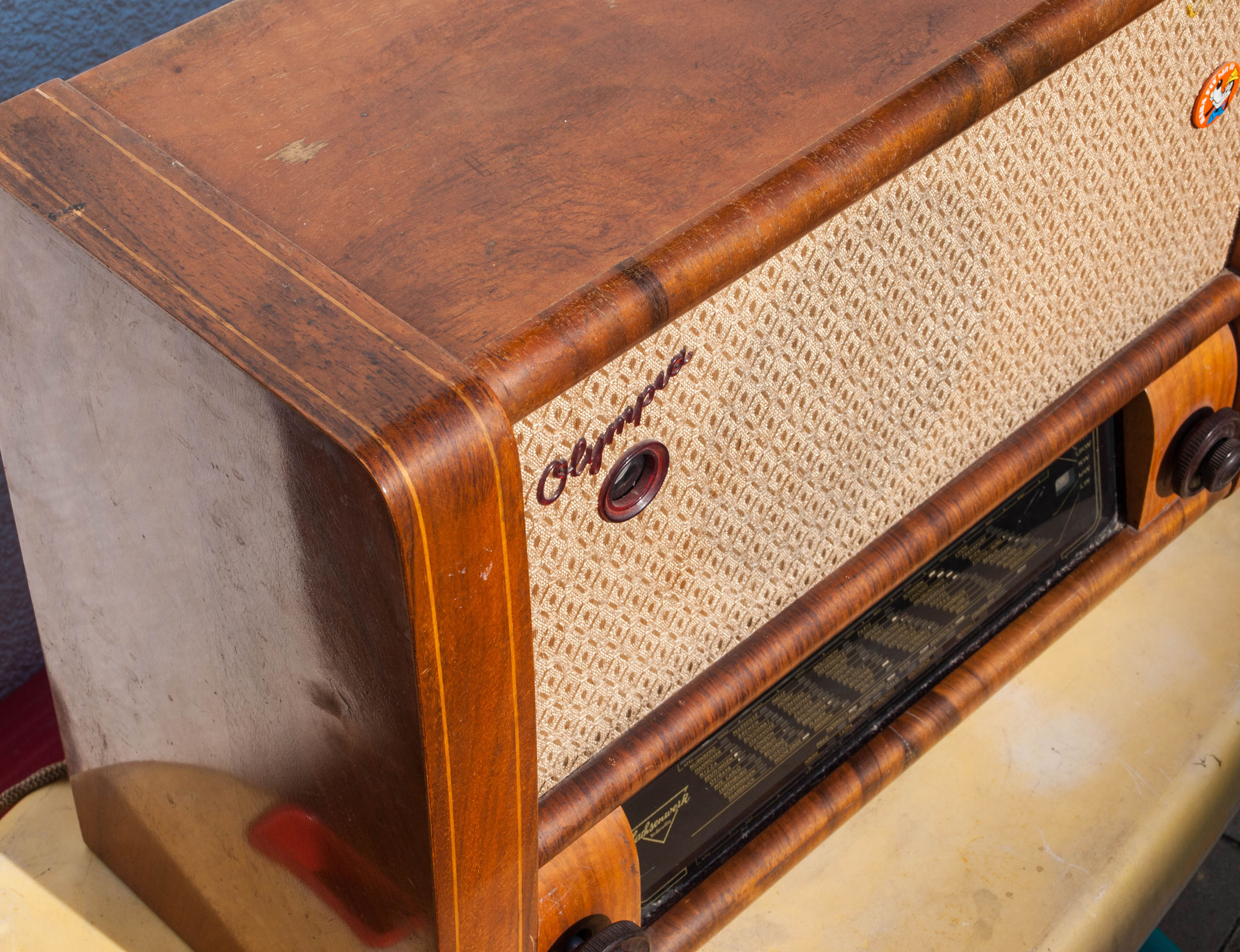

Der Sticker „KABA FIT hält fit“ prangt schon seit den 70er Jahren an der Schallwand und wird da auch bleiben, weil es emotional für mich dahin gehört, ich kenne es nur so. In Erinnerung für mich blieb auch, dass der UKW-Empfang fast unbrauchbar war, der Klang auf MW oder TA jedoch im Bereich Mitten/Bässe richtig kräftig war.

Sachsenwerk Olympia 532WU

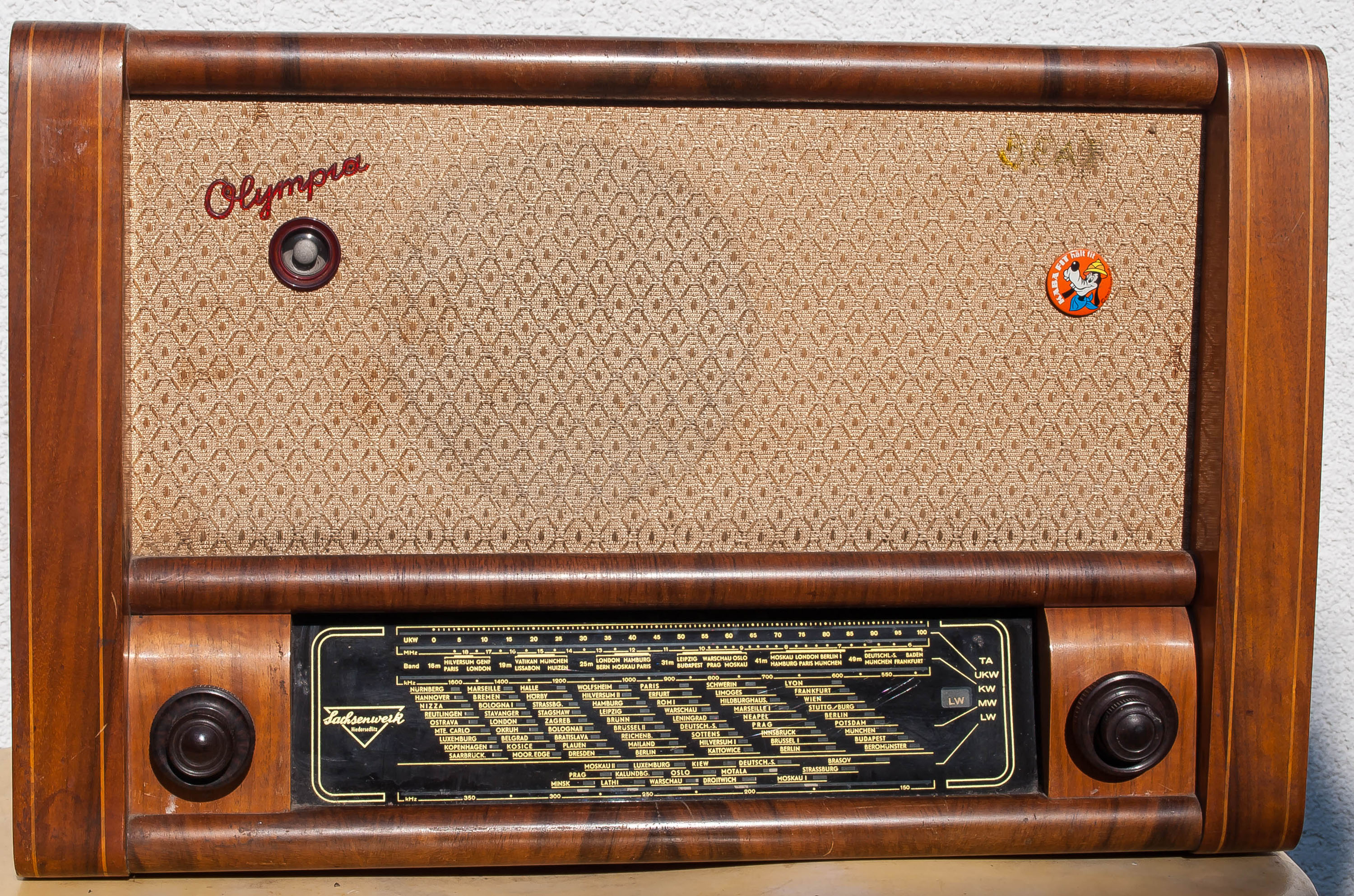

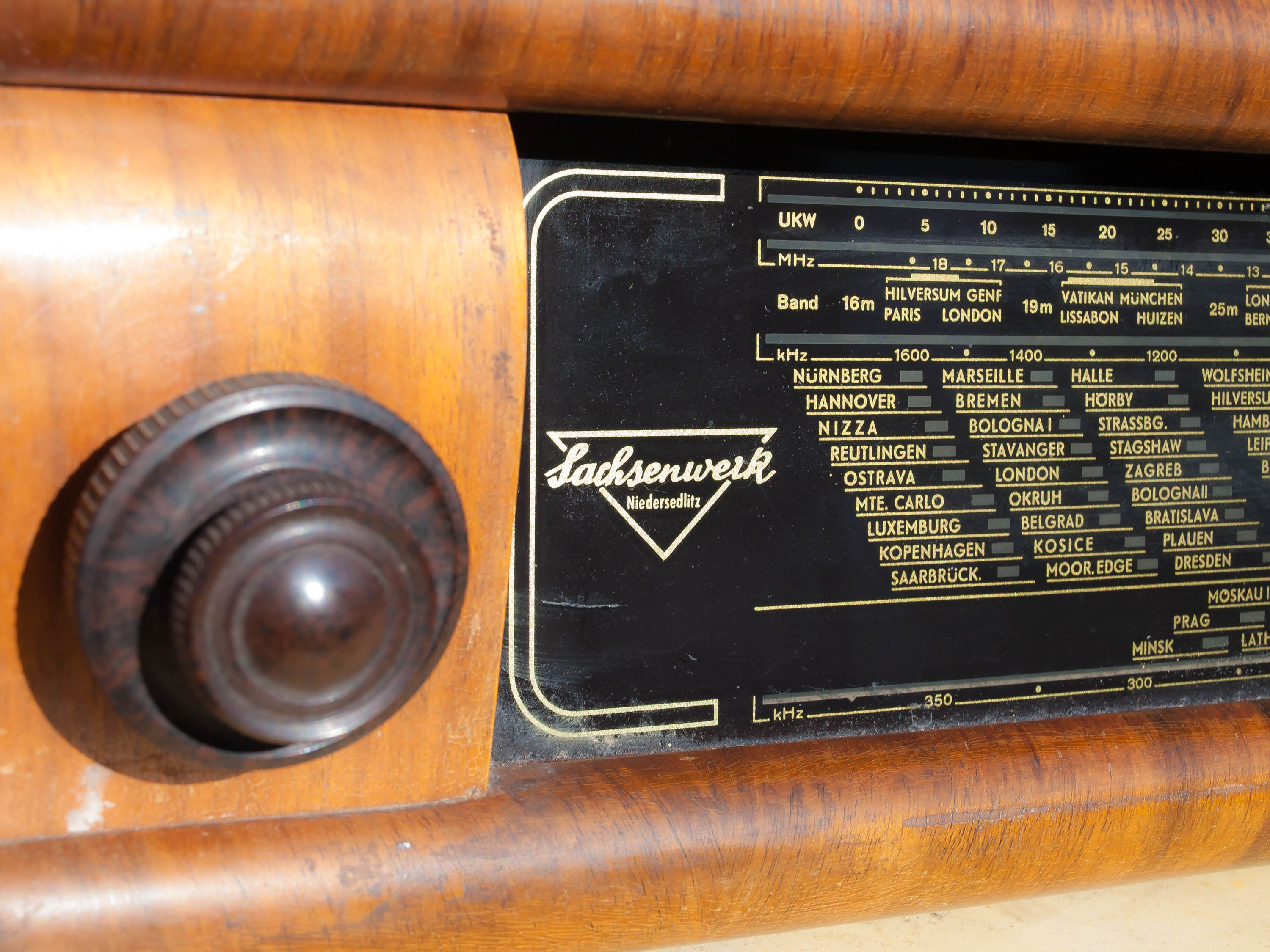

Das Radio besitzt keinerlei Messingschmuck, alles ist sehr schlicht und einfach gehalten, trotzdem kostete es 1954 damals 380 Mark.

Sachsenwerk Olympia 532WU

Ich weiß noch nicht, ob ich es auf Hochglanz bringe, oder es so belasse, wie ich es schon seit den 70er Jahren kenne. Auf alle Fälle muss die Technik überholt werden, um es wieder spielen zu lassen.

Sachsenwerk Olympia 532WU

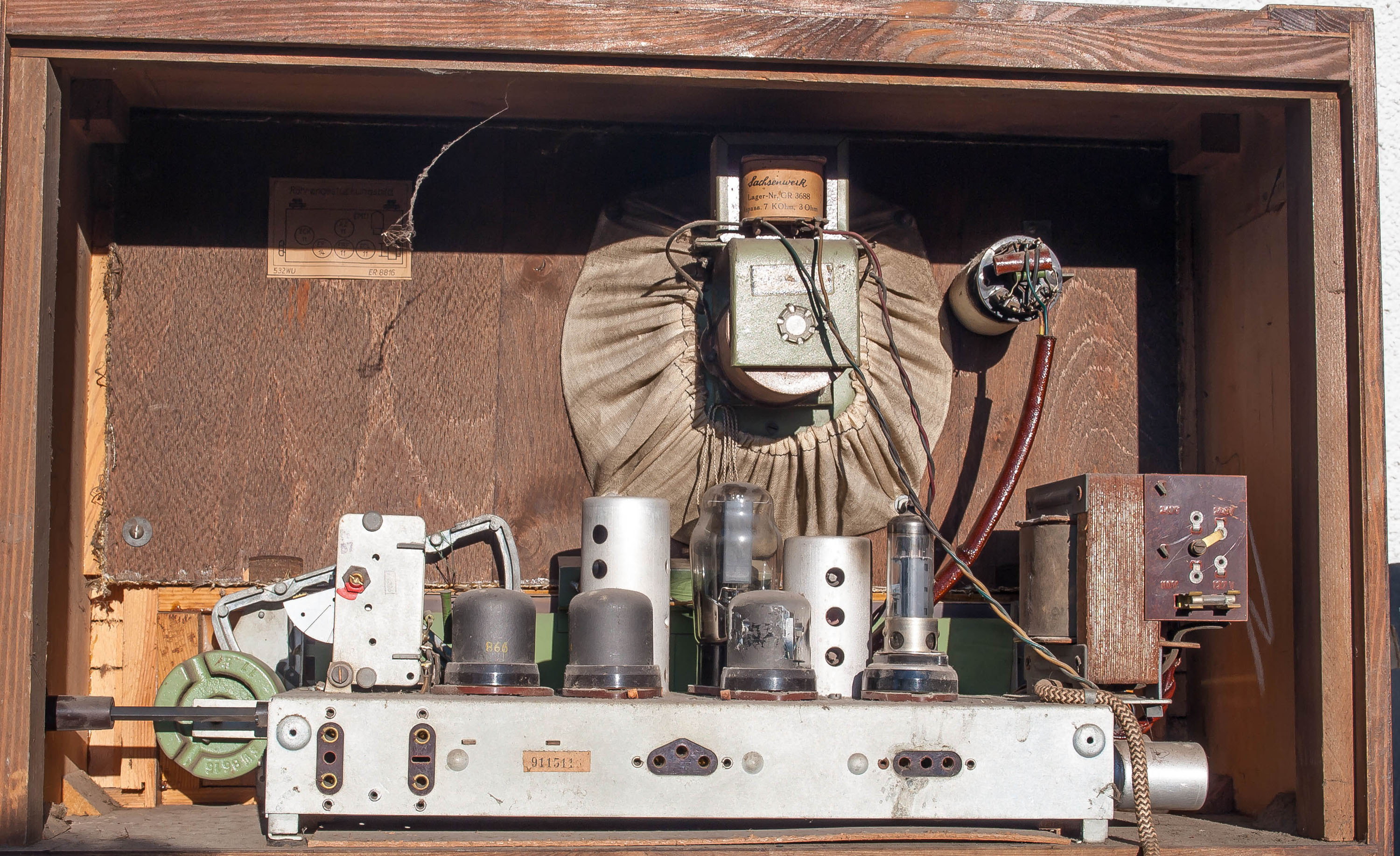

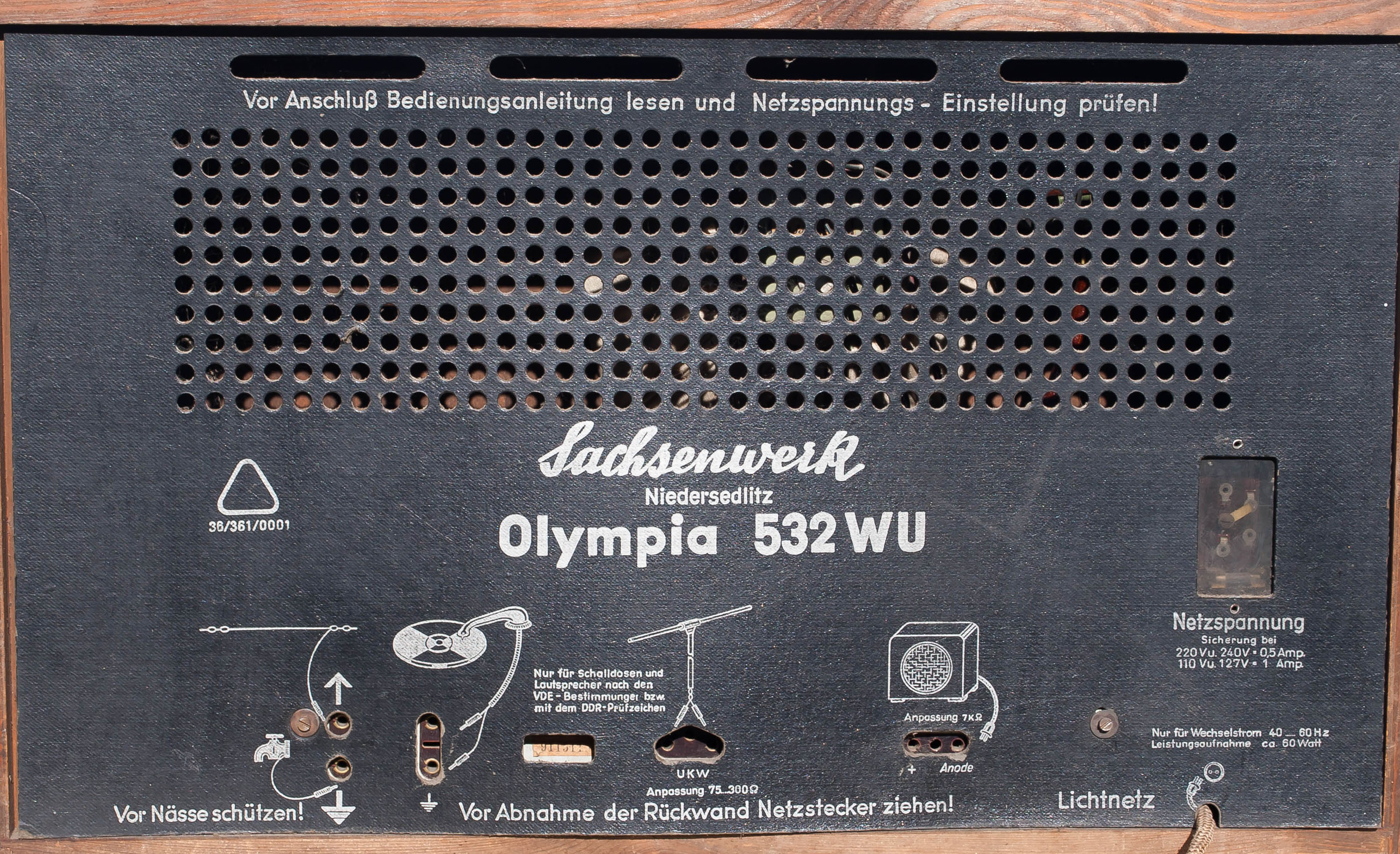

Rückwand – Sachsenwerk Olympia 532WU



Sachsenwerk Olympia 532WU

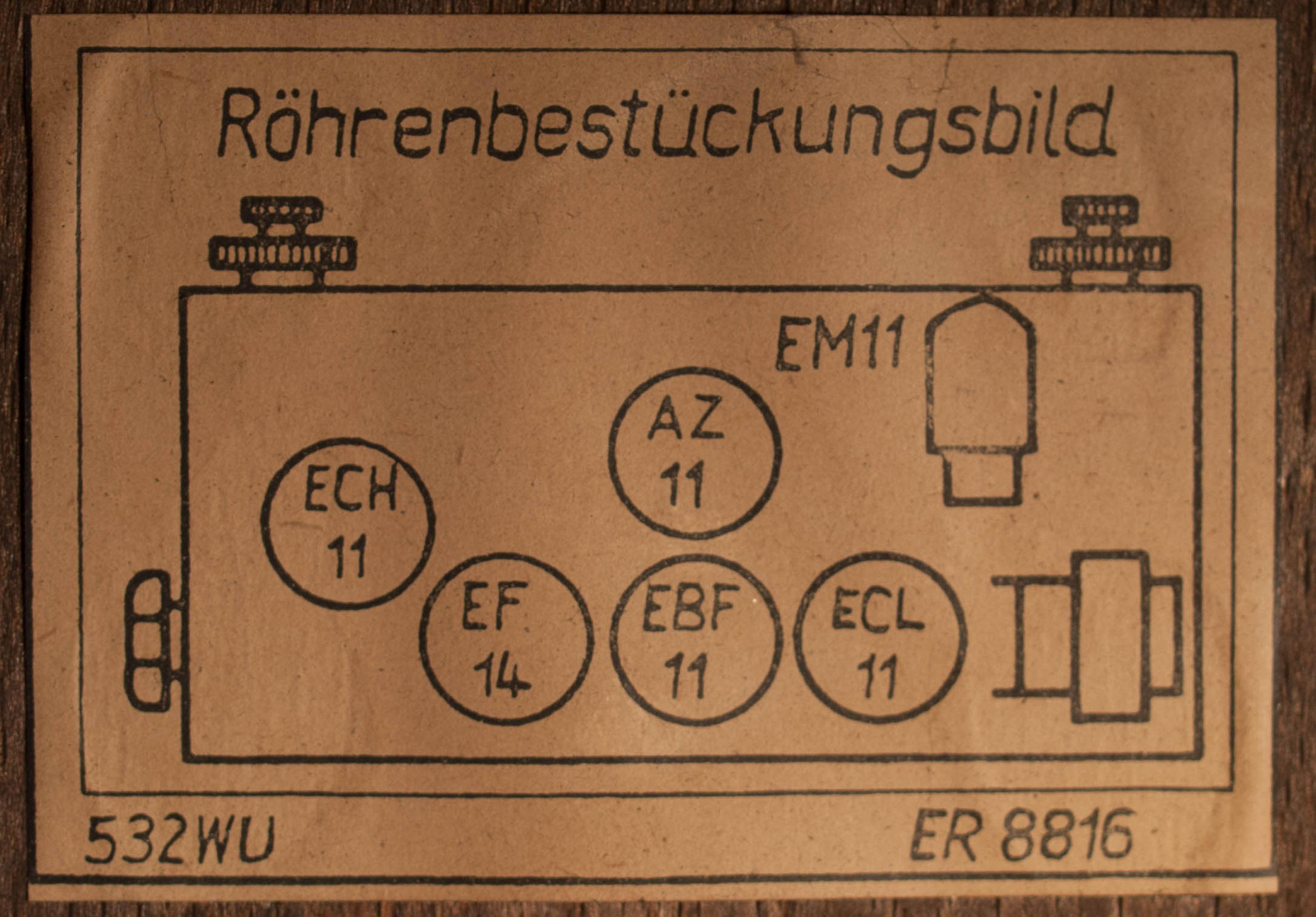

Röhrenbestückung

Die alte ECL11 wurde irgendwann mal mittels Adapter durch eine ECL86 ersetzt, eine NOS ECL11 habe ich schon besorgt, die wird also wieder schon auf Grund der höheren Leistung wieder in dieses Radio gesteckt.

Sachsenwerk Olympia 532WU

Sachsenwerk Olympia 532WU



Sachsenwerk Olympia 532WU

ECL86 mit Sockeladapter

Die EBF11 muss, wenn die Emissionen noch gut sind, mit Graphit- und Zinkspray neu beschichtet werden.

Sachsenwerk Olympia 532WU

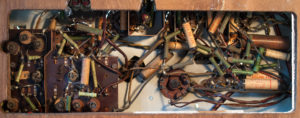

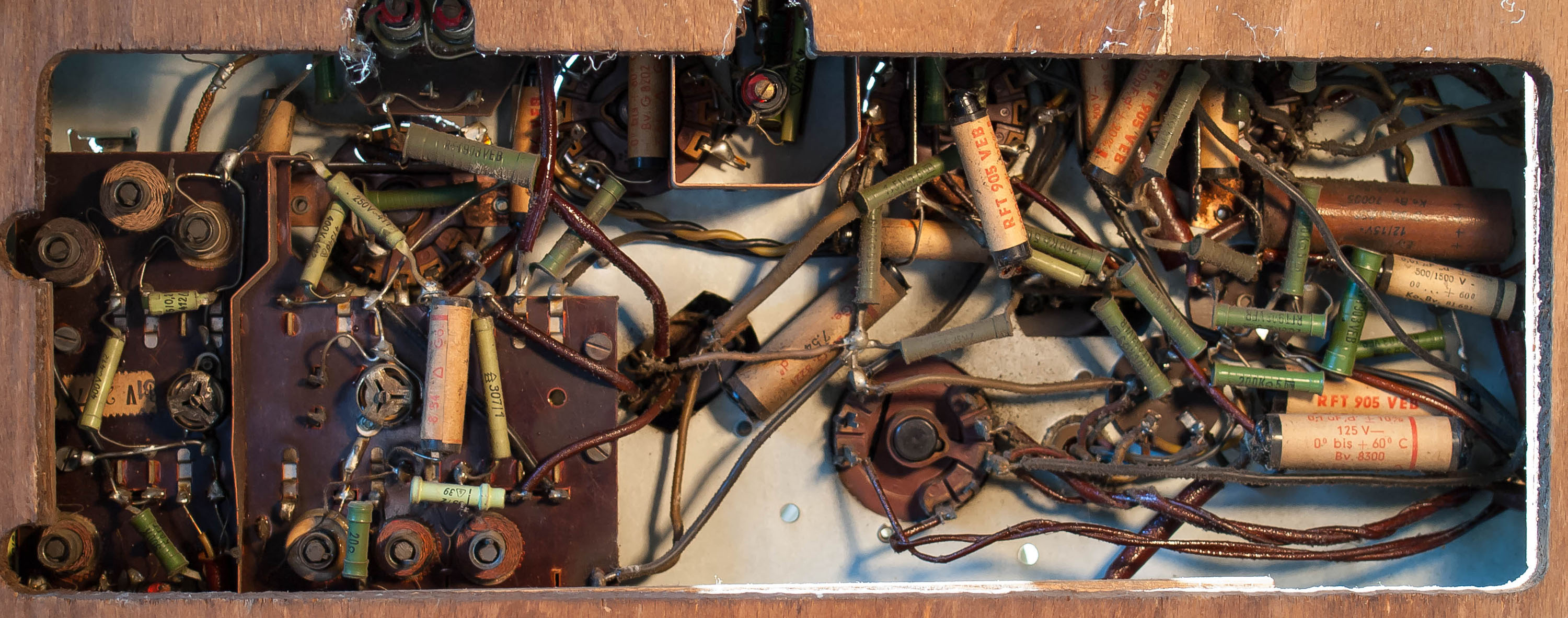

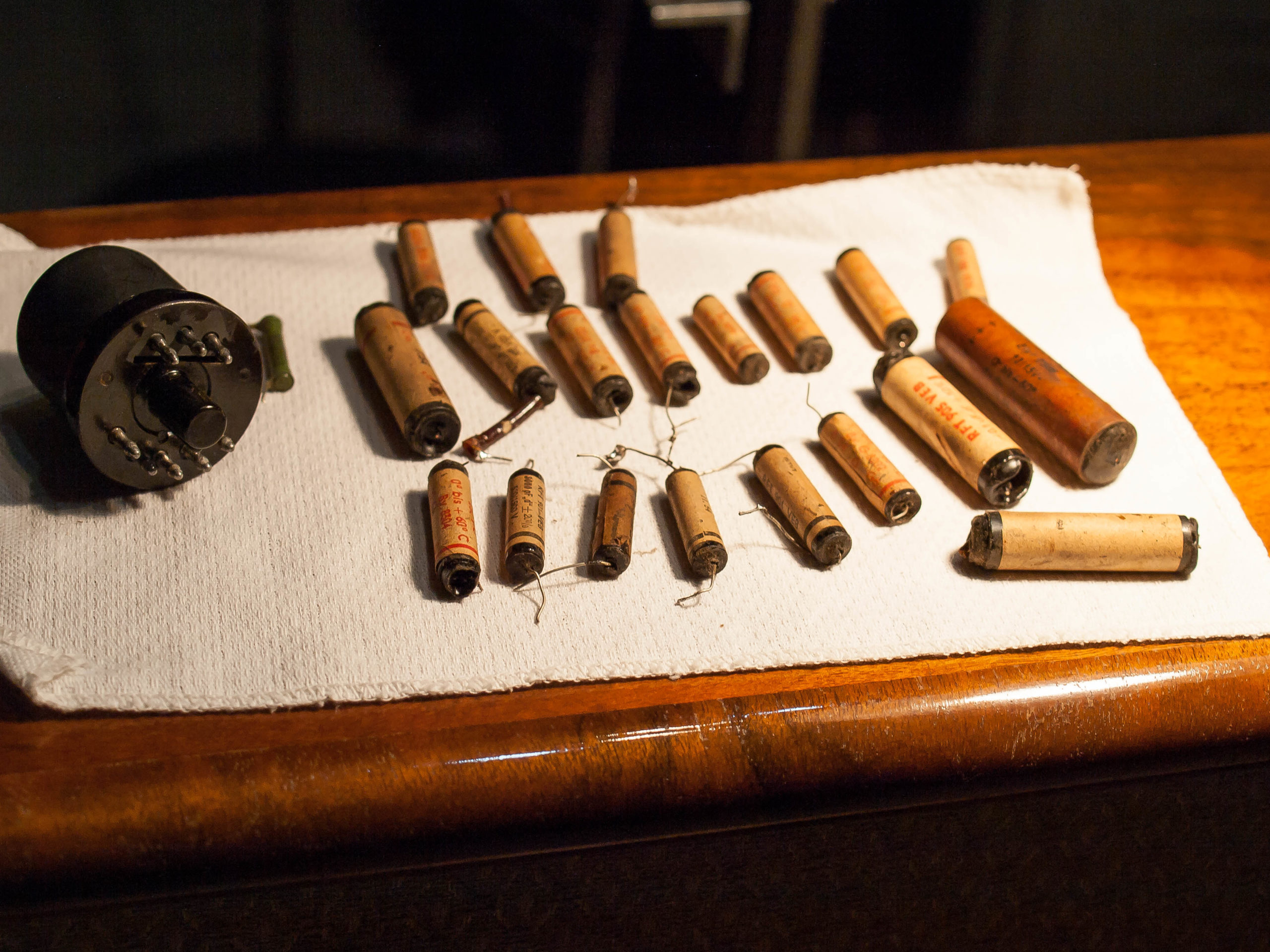

Auch hier müssen alle Kondensatoren erneuert werden, da wird mit Sicherheit keine Kapazität mehr so sein, wie sie soll.

Sachsenwerk Olympia 532WU

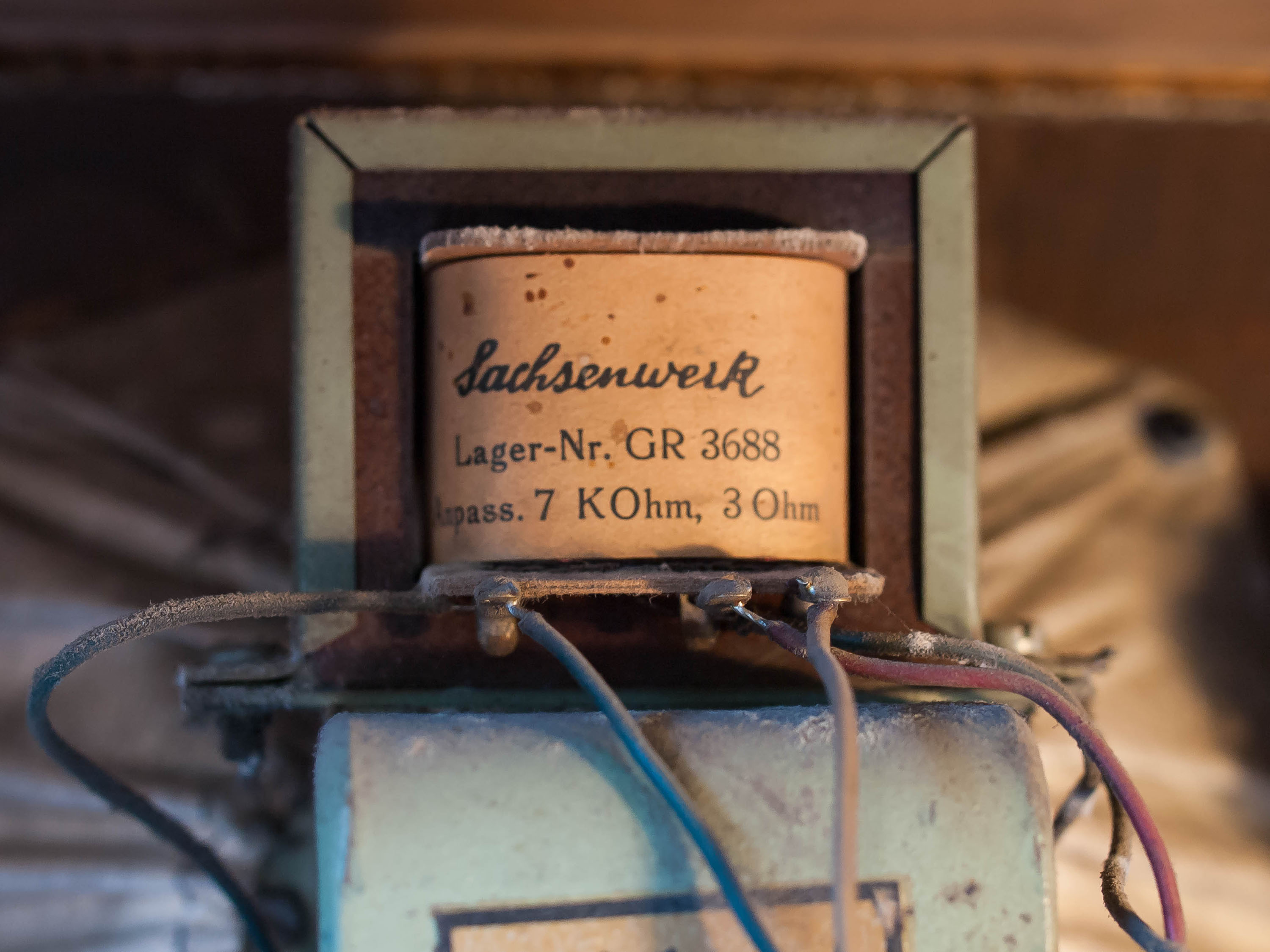

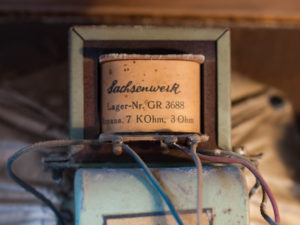

der AÜ direkt am Lautsprecher



Sachsenwerk Olympia 532WU

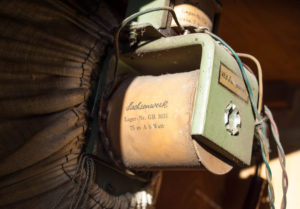

der Lautsprecher



Sachsenwerk Olympia 532WU

die Fassung der EM11

Sachsenwerk Olympia 532WU

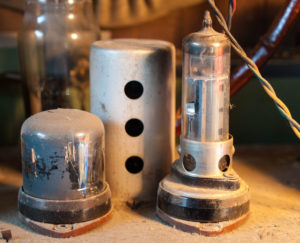

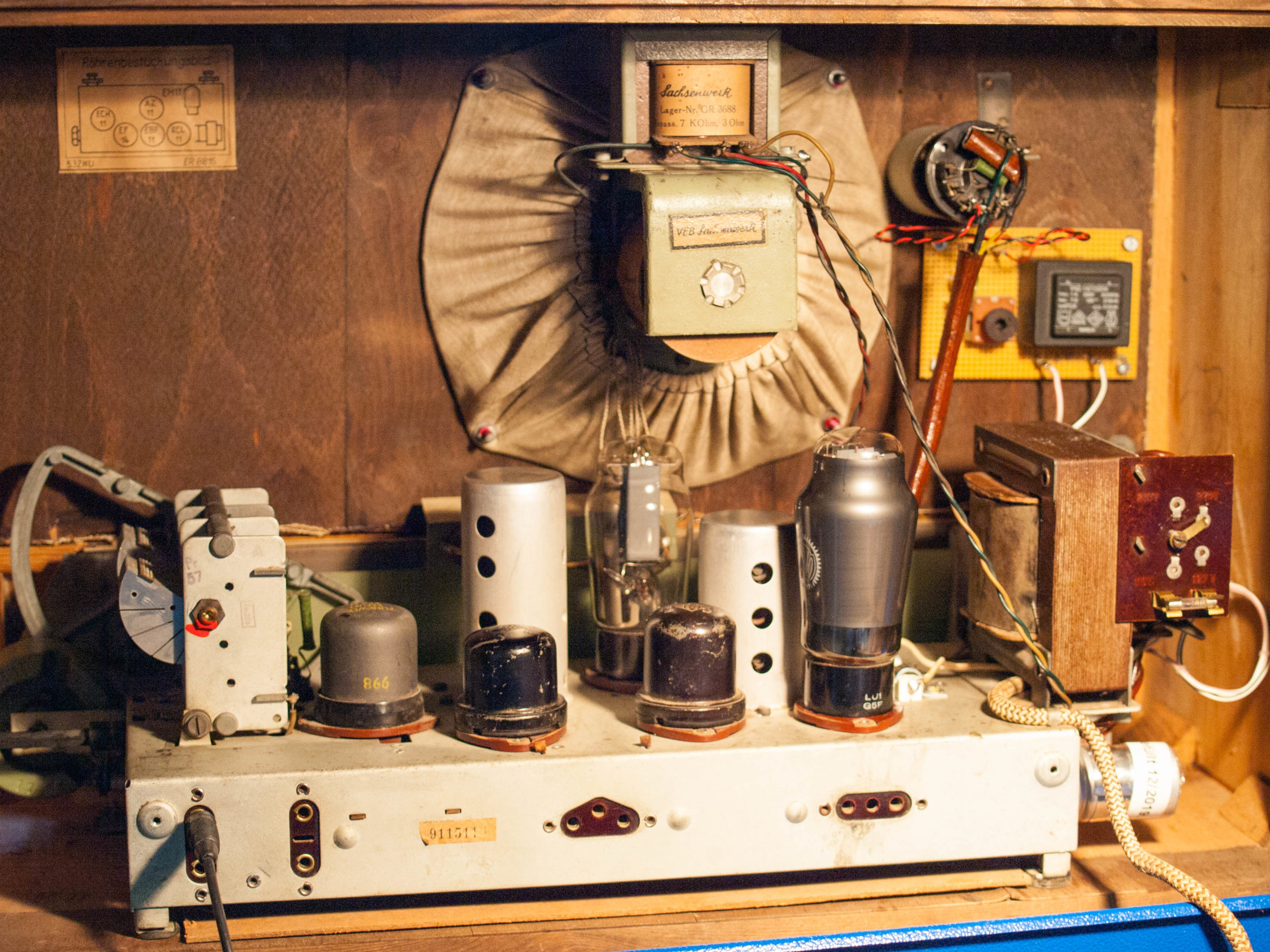

Verschlissene ECH11 und defekte Kondensatoren

Umbau von EM11 auf UM11

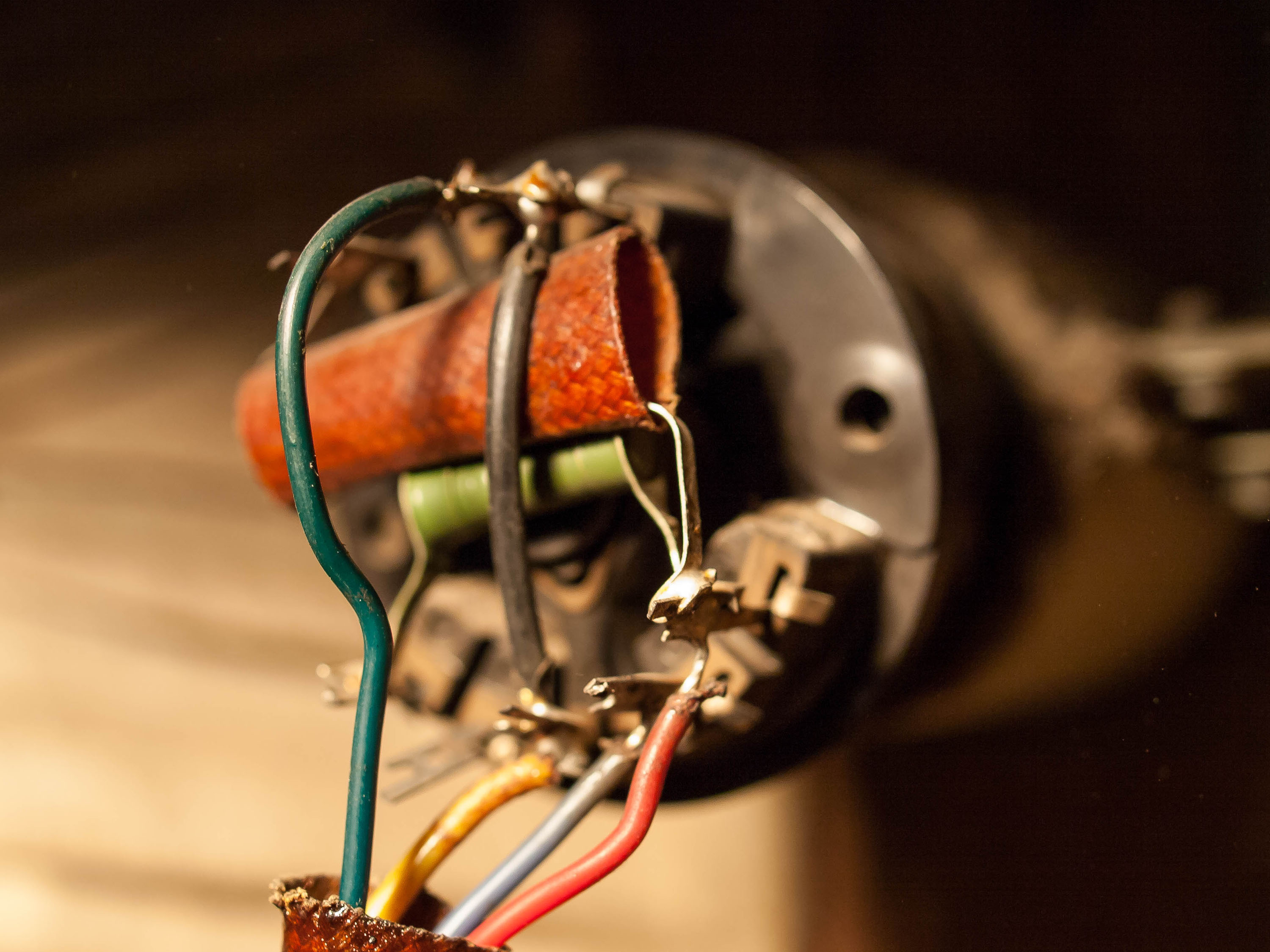

Leider wird die EM11 mittlerweile mit Gold aufgewogen, hier ist Ersatz extrem teuer geworden. Deshalb entschied ich mich für die folgende Lösung: Eine UM11 ist im Gegensatz zur EM11 noch erschwinglich und teilweise echt günstig zu bekommen. Die Pinbelegung beider Röhren sind identisch, Pin 2 + 3 sind für die Röhrenheizung, die originalen Kabel vom Chassis müssen abgelötet werden. Nun baut man sich eine kleine Platine mit einem kleinen Trafo (in meinem Fall 18Vsek.) und einem Drahtpoti. Im Datenblatt der UM11 steht, dass die Stromaufnahme der Heizung 100mA hat. Diesen Wert regelt man einmalig ein und schon wird die UM11 mit der richtigen Heizspannung versorgt.

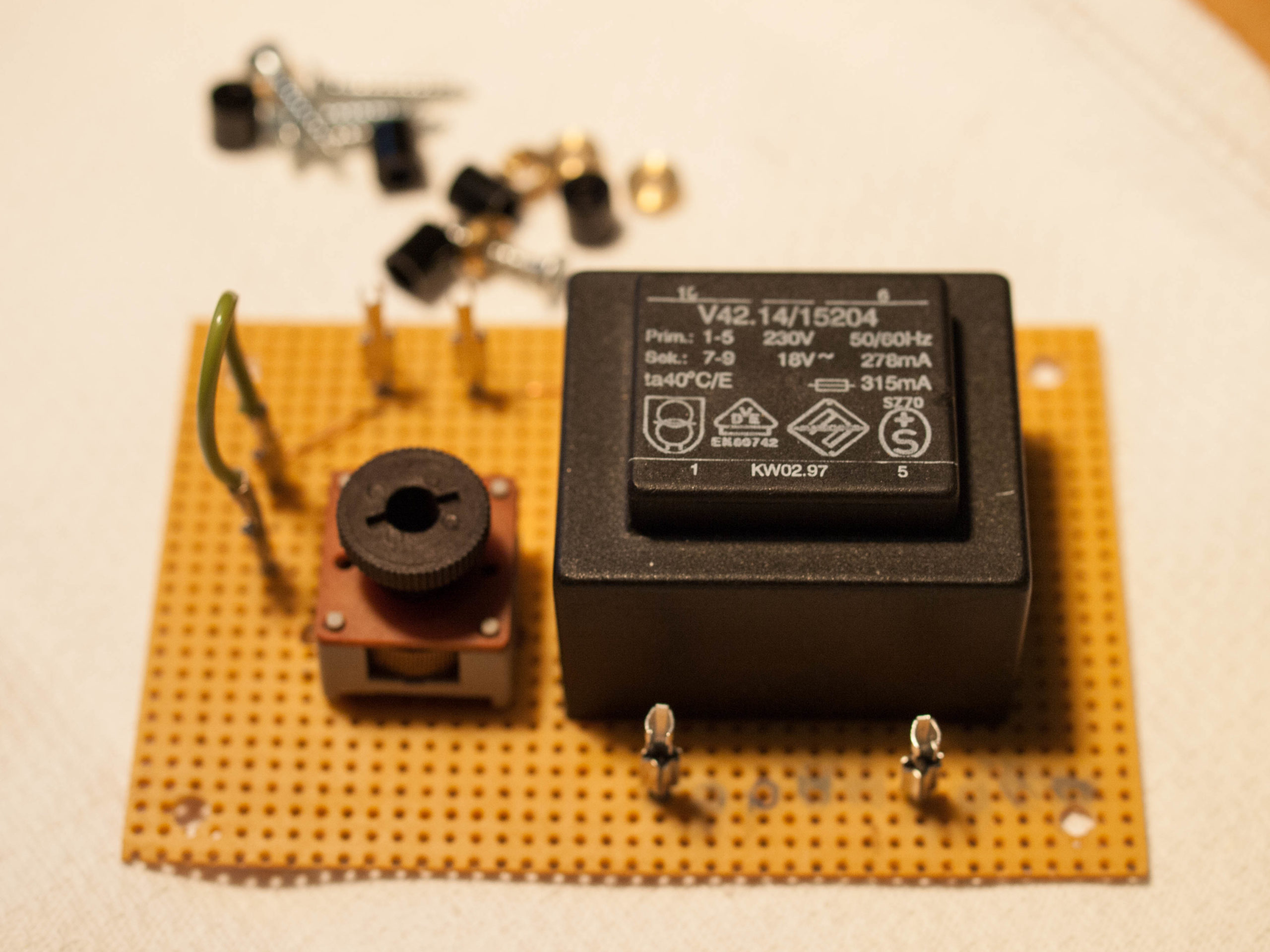

Platine Umbau EM11 -> UM11

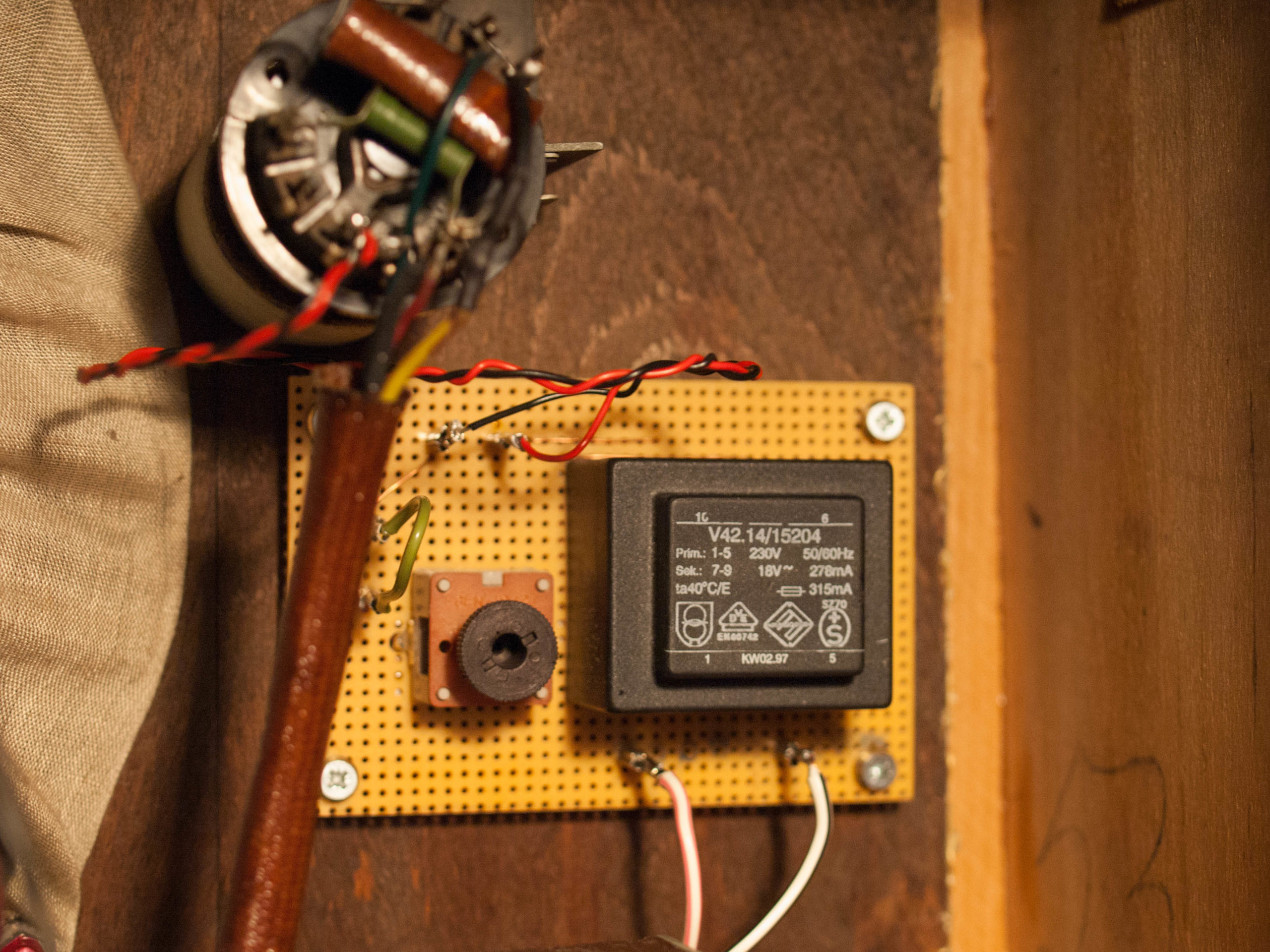

Die Drahtbrücke links auf der Platine kann gezogen werden, um für das Einmessen der 100mA Heizstrom ein Messinstrument einzuschleifen. Die Primär-(Netz)spannung habe ich hinter Netzschalter und hinter der Gerätesicherung abgenommen.

Sachsenwerk Olympia 532WU

an die Schallwand geschraubt

Sachsenwerk Olympia 532WU

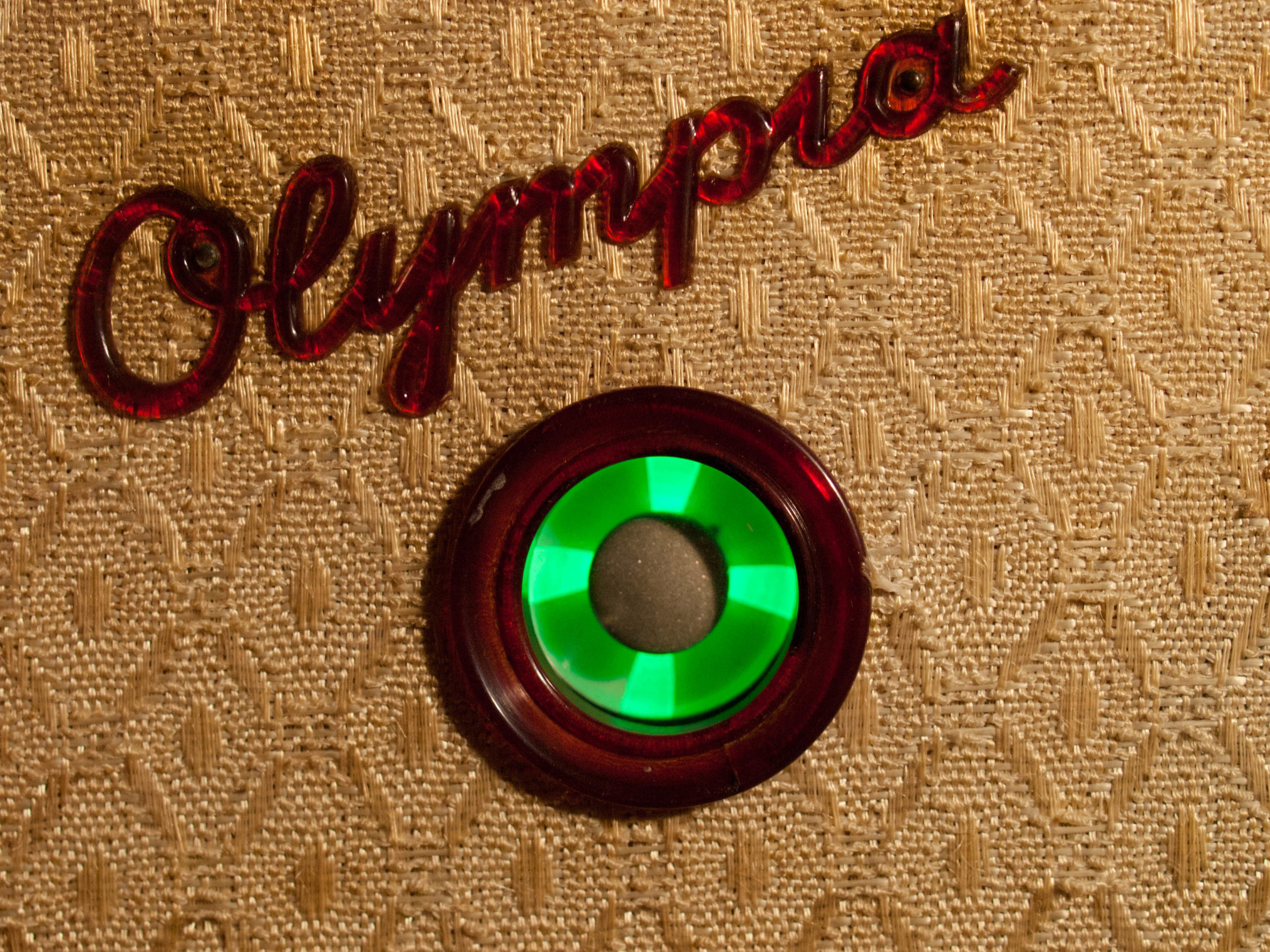

Fertig!

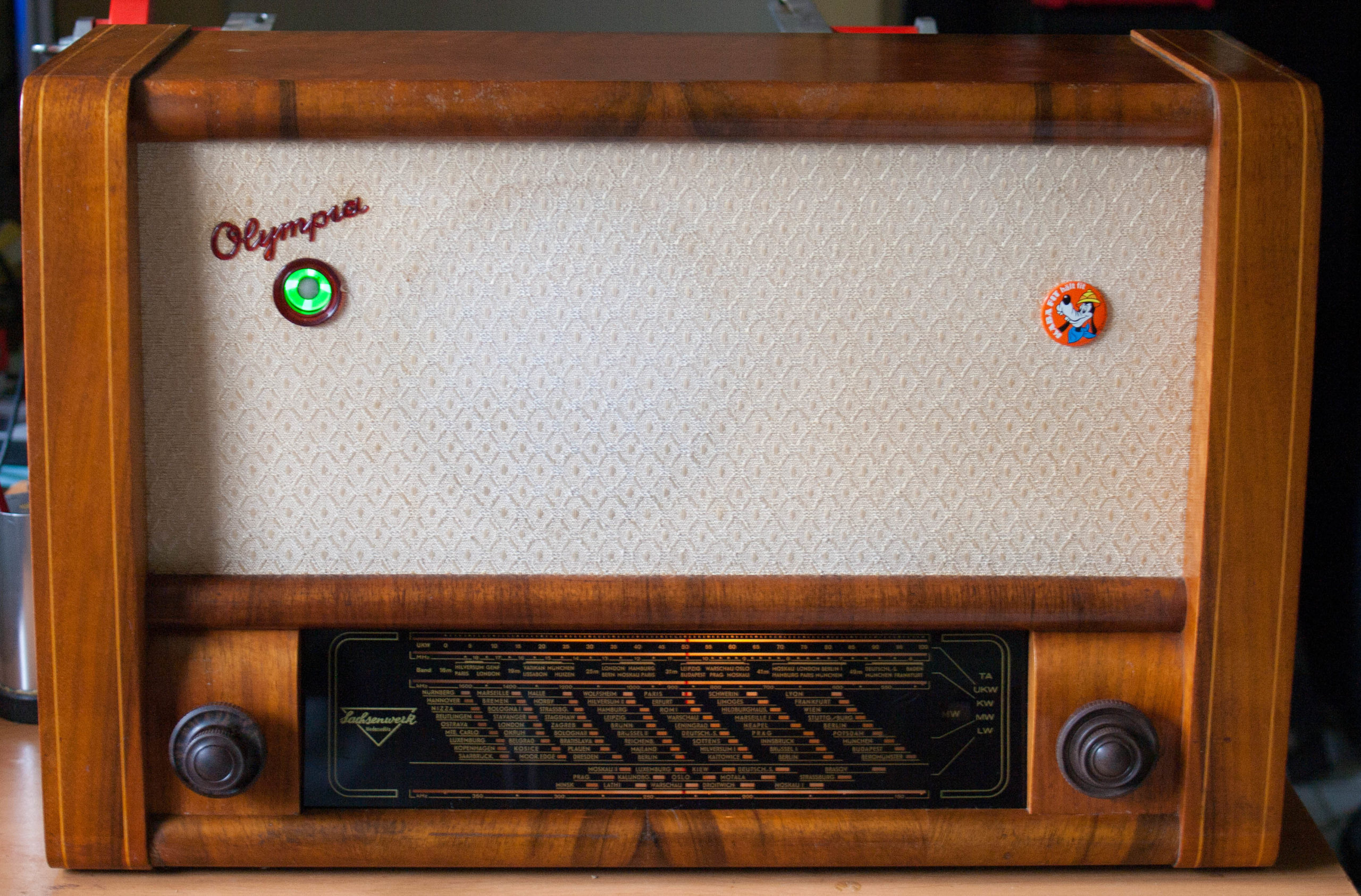

Die Schallwand ließ sich gut säubern und das Gehäuse bekam auch wieder neuen Politurglanz.

Sachsenwerk Olympia 532WU

Sachsenwerk Olympia 532WU

Sachsenwerk Olympia 532WU

Die UM11 aus NOS-Bestand

Sachsenwerk Olympia 532WU

Irgendwann in den 70ern angebracht und bleibt auch da!

Technische Daten:

Produktionsjahr 1954/1955
6 Röhren: EF14, ECH11, EBF11, ECL11, EM11, AZ11
6 AM-Kreise + 7 FM-Kreise
Gehäuseabmessungen (BHT) 580 x 385 x 240mm, 13kg
Preis damals 380.- DM
