Tonfunk Violetta W 633 K3D

Als Hobbyradiosammler muss man ja auch unbedingt eine Musiktruhe in der Sammlung haben, aber überwiegend sind es Riesenmonster, die viel Platz wegnehmen und auch der WAF (Woman Acceptance Factor) liegt nicht immer im grünen Bereich. So habe ich im Onlinemarktplatz unserer Firma die richtige Truhe gefunden – eine süße kleine Kiste – Tonfunk Violetta W 633 K3D:

Tonfunk Violetta W 633 K3D

Tonfunk Violetta W 633 K3D

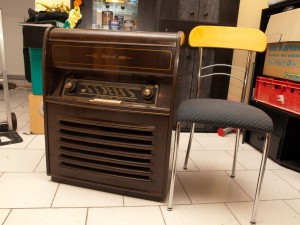

Ich habe mal den Stuhl daneben gestellt damit man sieht, wie klein die Truhe ist. Die Violetta ist auch noch gut erhalten, hier brauch ich nicht neu zu lackieren, hier reicht eine Aufbereitung.

Tonfunk Violetta W 633 K3D

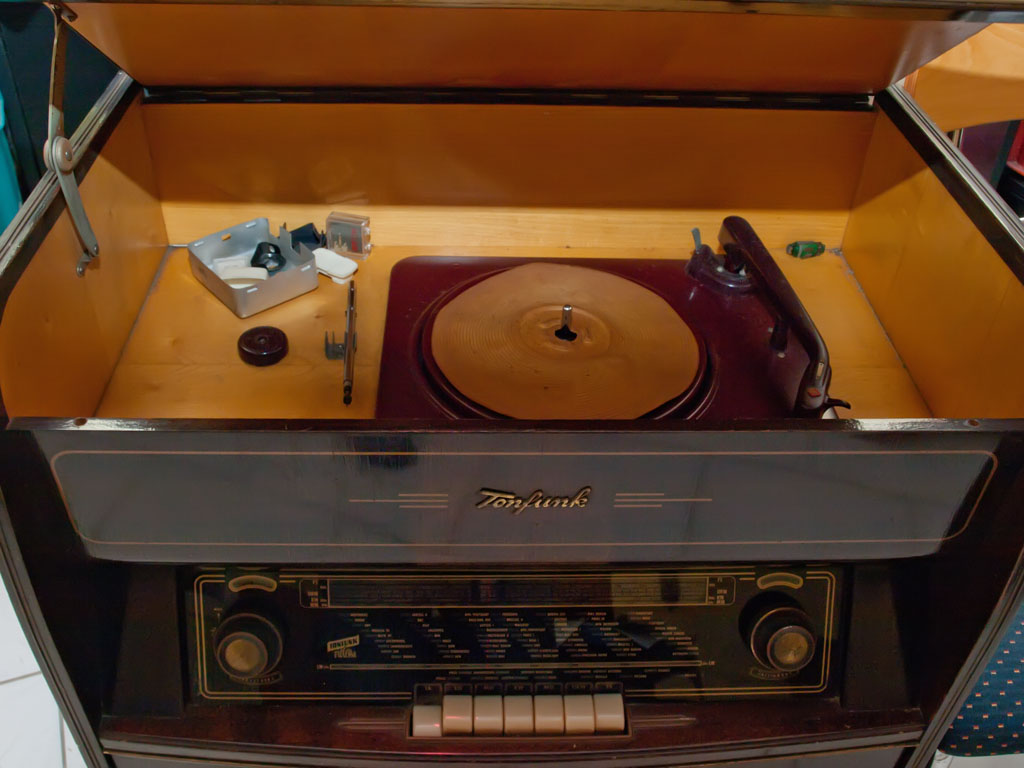

Tonfunk Violetta – Plattenspieler

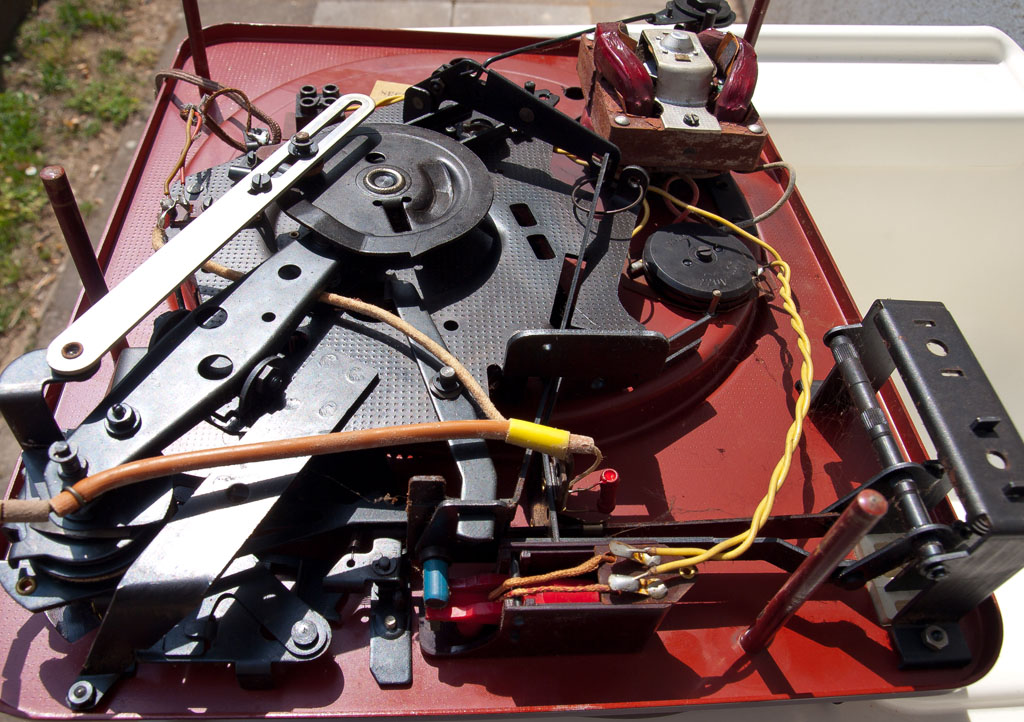

Hier der Blick auf den ELAC Plattenwechsler PW6

Tonfunk Violetta W 633 K3D

Plattenspieler von unten

ELAC PW6

Plattenwechsler ELAC PW6

ELAC PW6

von unten

ELAC PW6

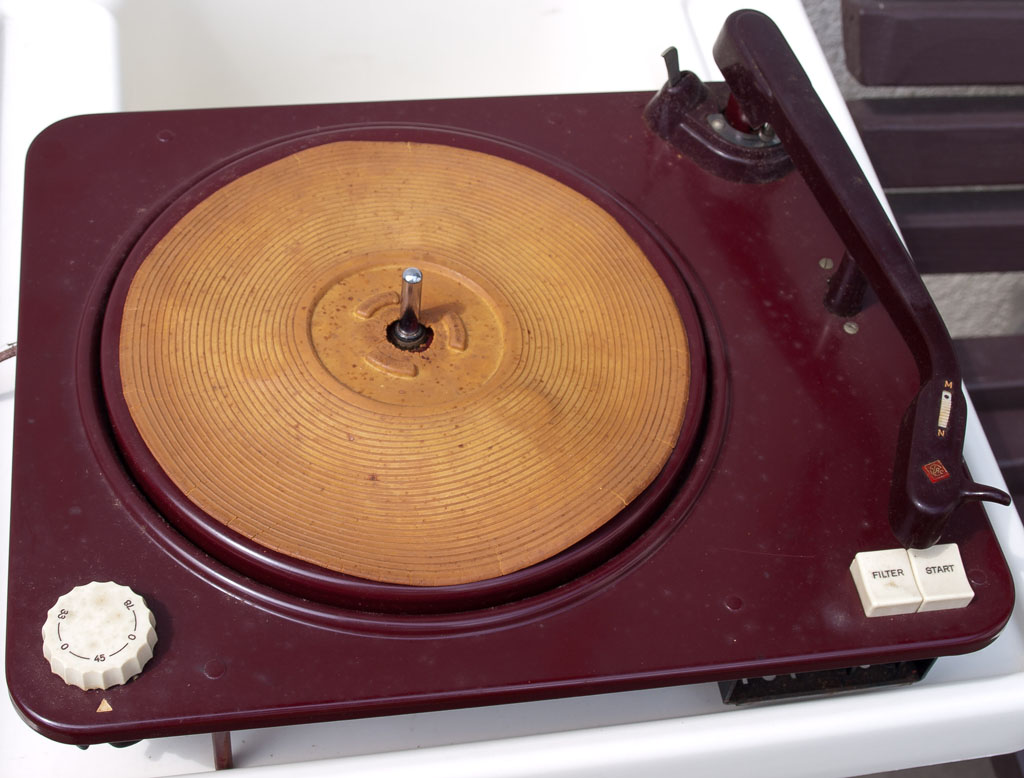

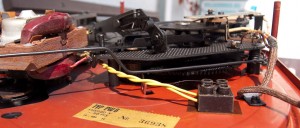

Plattenspieler ELAC PW6

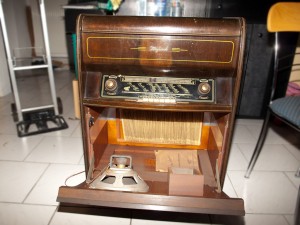

Unten befindet sich das Plattenfach hinter dem klappbaren Lautsprecher.

Tonfunk Violetta W 633 K3D

Plattenfach hinter dem Lautsprecher

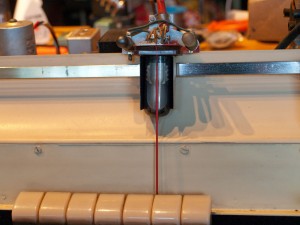

Das typische an dieser Tonfunk-Serie ist, dass zum Skalenzeiger gleichzeitig Skalenbeleuchtung und magischer Fächer bewegt werden.

Tonfunk Violetta

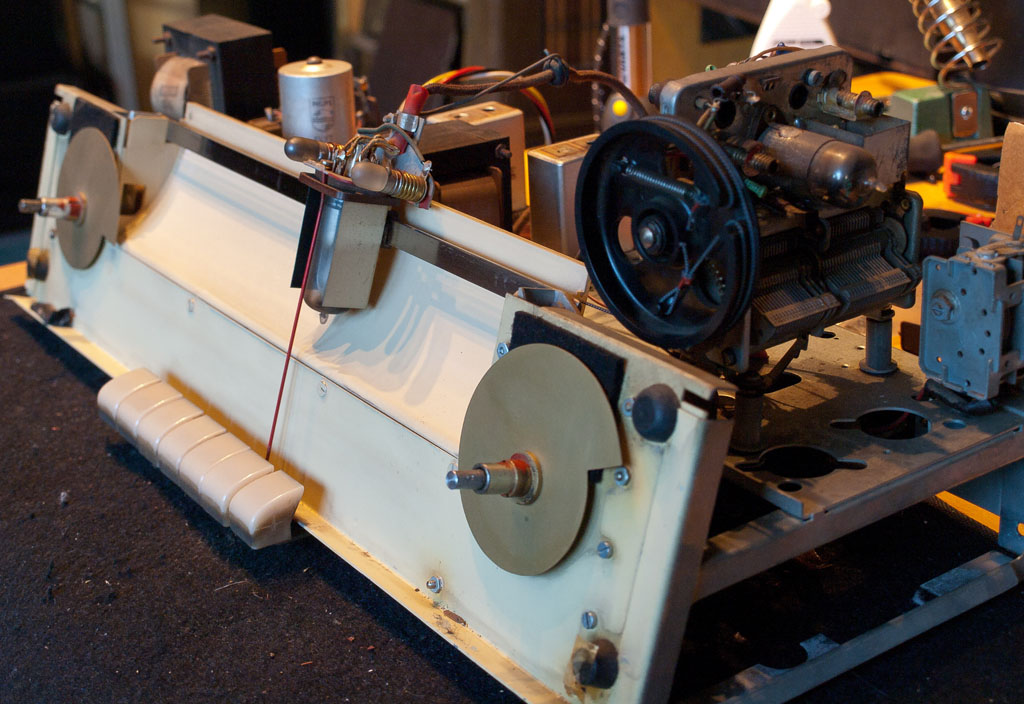

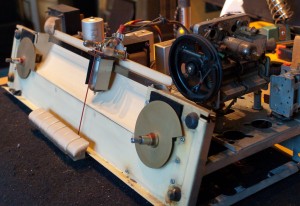

Skalenzeiger mit Anhang

Das Chassis ist sehr leicht und auch vom Handling her sehr gut zum basteln geeignet, es lässt sich auch sehr gut hochkant auf die Seite stellen.

Tonfunk Violetta

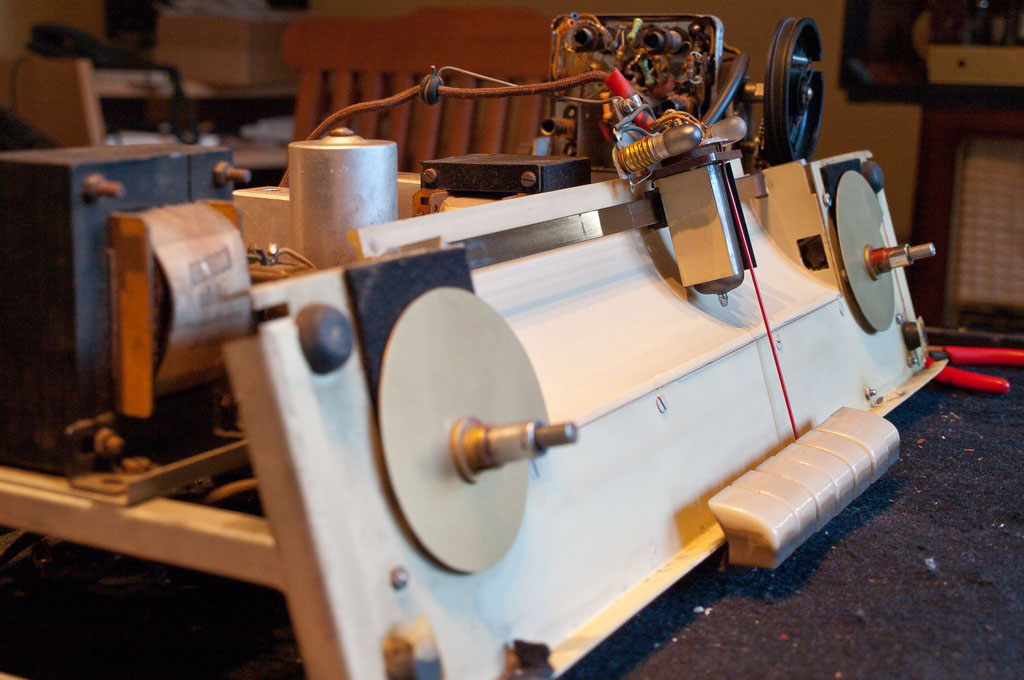

Die Kabelführung am Zeiger ist gut zu sehen

Noch ein Blick von der anderen Seite:

Tonfunk Violetta

Tonfunk Violetta W633K 3D

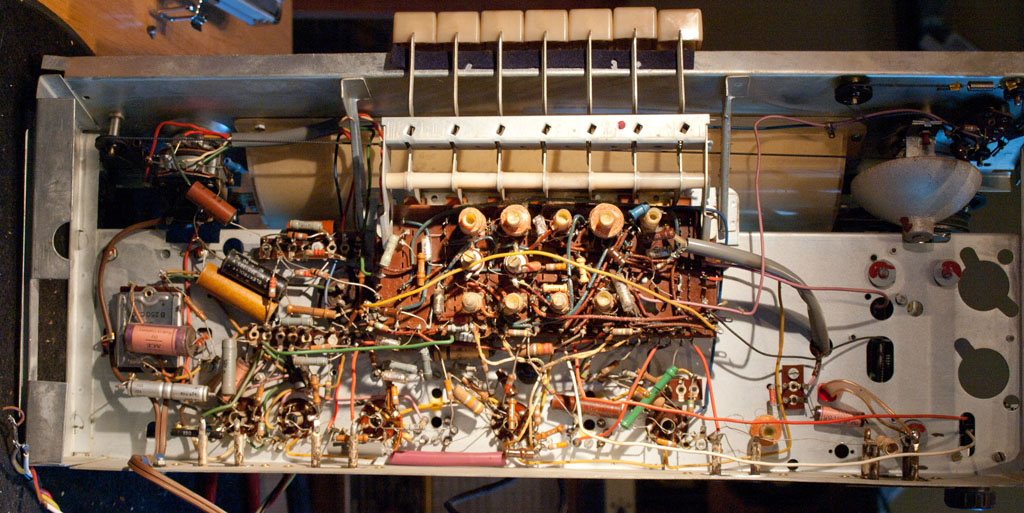

Und hier das Chassis von unten – sehr übersichtlich, die Kondensatorkur wird nicht lange dauern.

Tonfunk Violetta

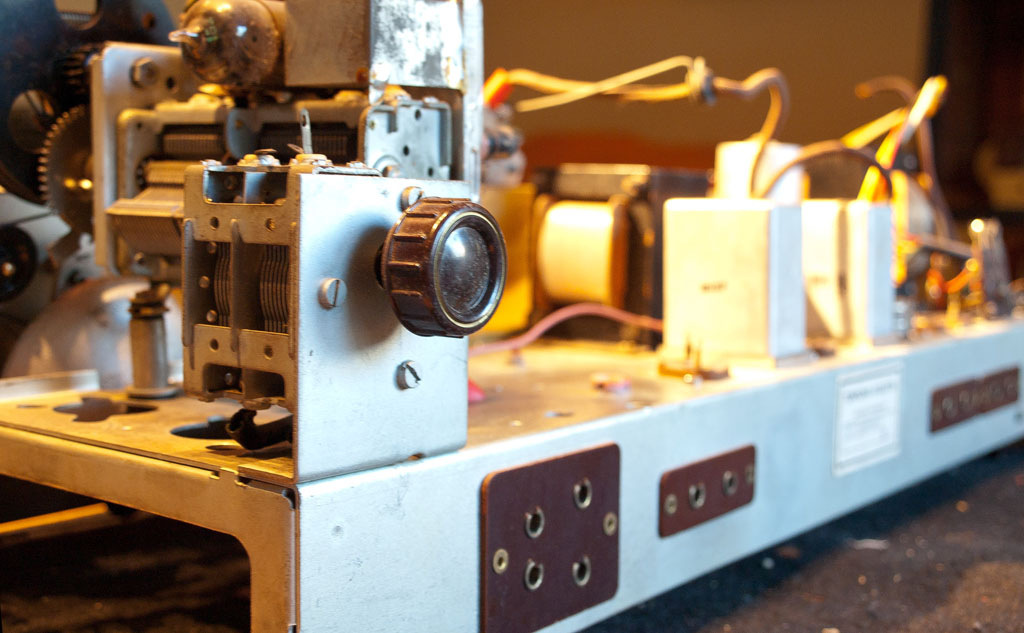

Chassis von unten

Für den Ortssender fest zu „speichern“, kann man an der Rückseite seinen Lieblingssender einstellen.

Tonfunk Violetta

Senderwahl auf der Rückseite

Hier mal was kurioses – ein Druckfehler auf der Rückwand:

Tonfunk Violetta

Schreibfehler: KL84 statt EL84

Doch leider musste ich einen nicht unerheblichen Defekt feststellen:

Tonfunk Violetta

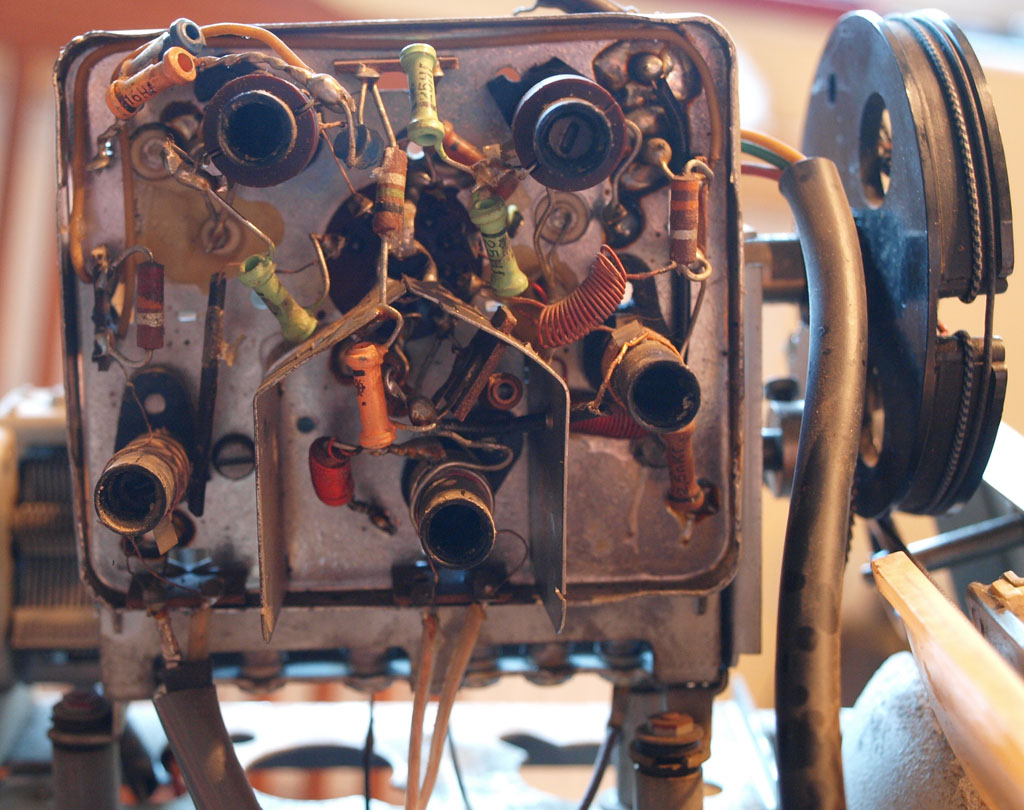

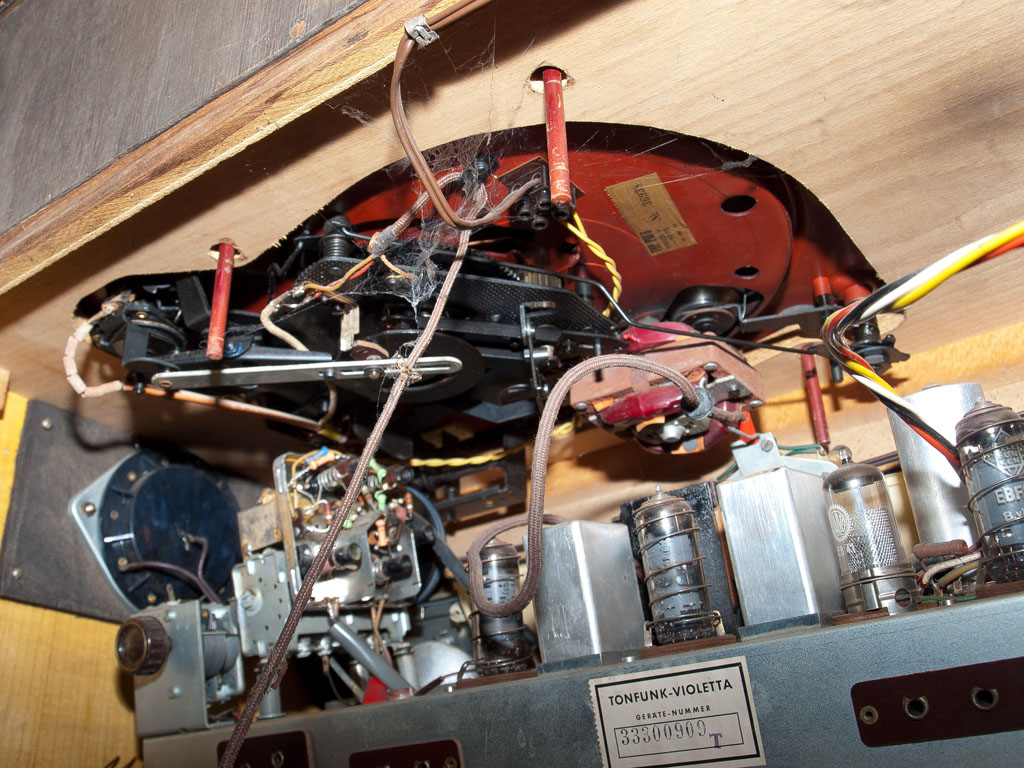

Tuner mit ausgebrochenen Spulen

Ich habe das nun mit Sekundenkleber auf die Grundplatte des Tuners geklebt, weil die Schrauben an den Haltern der Spulen ausgebrochen sind. Ich hatte mich schon gewundert, warum der Vorbesitzer die Alu-Abdeckkappe im Plattenspielerfach aufbewahrt hatte.
Aber der ganze Tuner ist nun verstimmt und zeigt Störeffekte und Abweichungen. Ob man das wieder hinbekommen kann, oder ob ich besser nach Ersatz Ausschau halte…

Der Tuner ist für mich nicht reparabel, daher suche ich einen Ersatztuner oder Schlachtgerät mit einer ECC85 im Tuner.

UPDATE 28.12.2011: Ein netter Leser dieses Blogs hat mir einen passenden Tuner für die Truhe geschickt – nun kann es endlich losgehen! Er kostete nur kleines Geld und trotzdem war es wie ein Weihnachtsgeschenk für mich:-)



Technische Daten:

7 Röhren: ECC85, EM80, ECH81, EF85, EB41, EBF80, EL84
Prinzip: Superhet allgemein; ZF/IF 452/10700 kHz, 7 AM-Kreise + 11 FM-Kreise
Wellenbereiche: Langwelle, Mittelwelle, Kurzwelle und UKW
3 Lautsprecher, Ausgangsleistung 4 W
Gehäuse: 63 x 78 x 39 cm (BHT)

Downloads:

Bedienungsanleitung Tonfunk Violetta
Bedienungsanleitung Plattenwechsler ELAC PW6
ELAC Garantiekarte
Röhrengarantiekarte
Tonfunk-Papiertüte
