Aus der großen Sammlung in Köln fischte ich mir auch einen Philips Saturn 653/4E/3D heraus, da ich auch noch kein Philips-Fabrikat in meiner Sammlung besitze und Schaltung der „eisenlosen Endstufe“ mein Interesse erweckte. Philips ging damals den Weg, keinen Ausgangsübertrager (Trafo) zu verbauen, aber dafür 800 Ohm Lautsprecher zu verwenden. Irgendwo las ich auch, dass der Klang der 653er sehr gelobt wurde, also schlug ich zu.

Philips Saturn 653/4E/3D

Philips Saturn 653/4E/3D

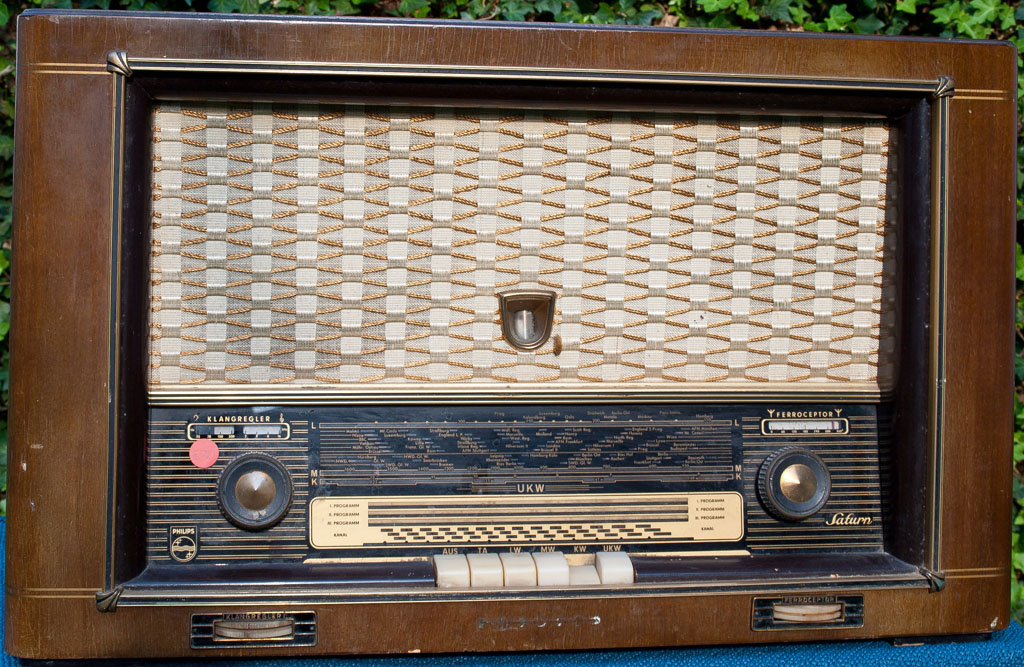

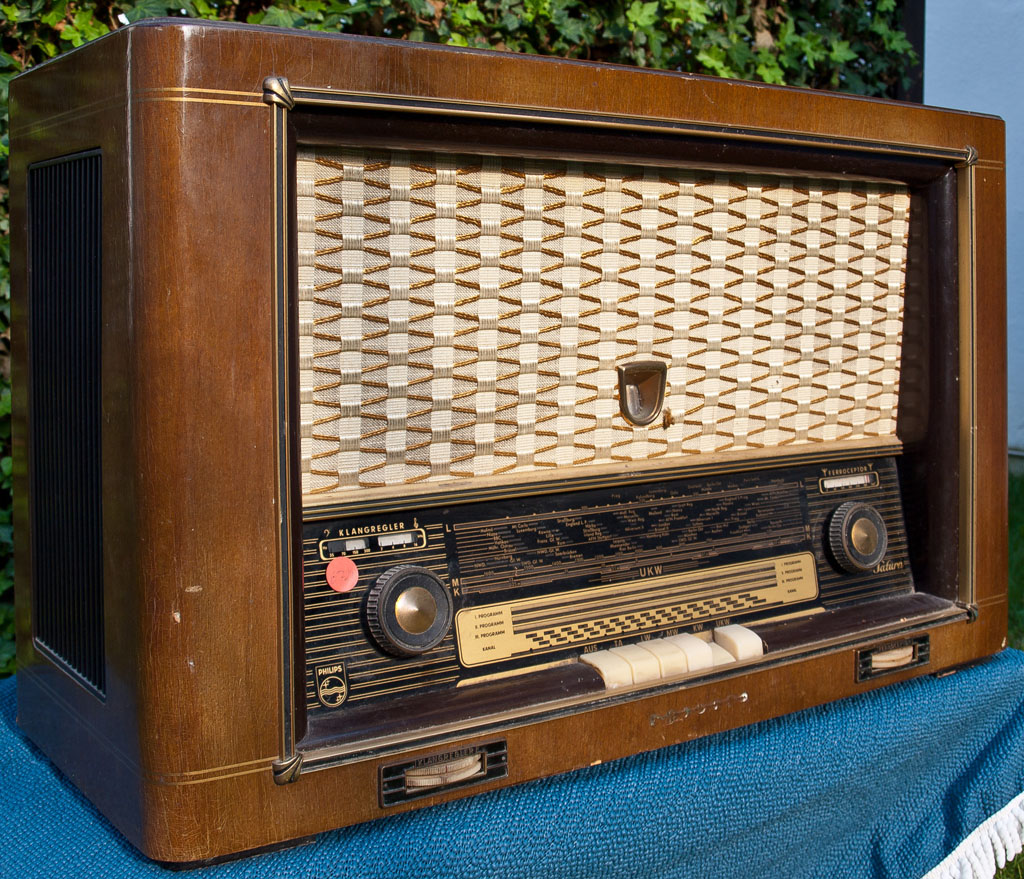

Das Gehäuse ist noch gut in Schuss, allerdings fehlt das Philips-Logo. Was mich nur etwas irritiert ist, das der Netzstecker abgeschnitten wurde. Ich hoffe, dass dies nicht wegen größerer kapitaler Schäden gemacht wurde.

Philips Saturn 653/4E/3D

Philips Saturn 653/4E/3D

Philips Saturn 653/4E/3D

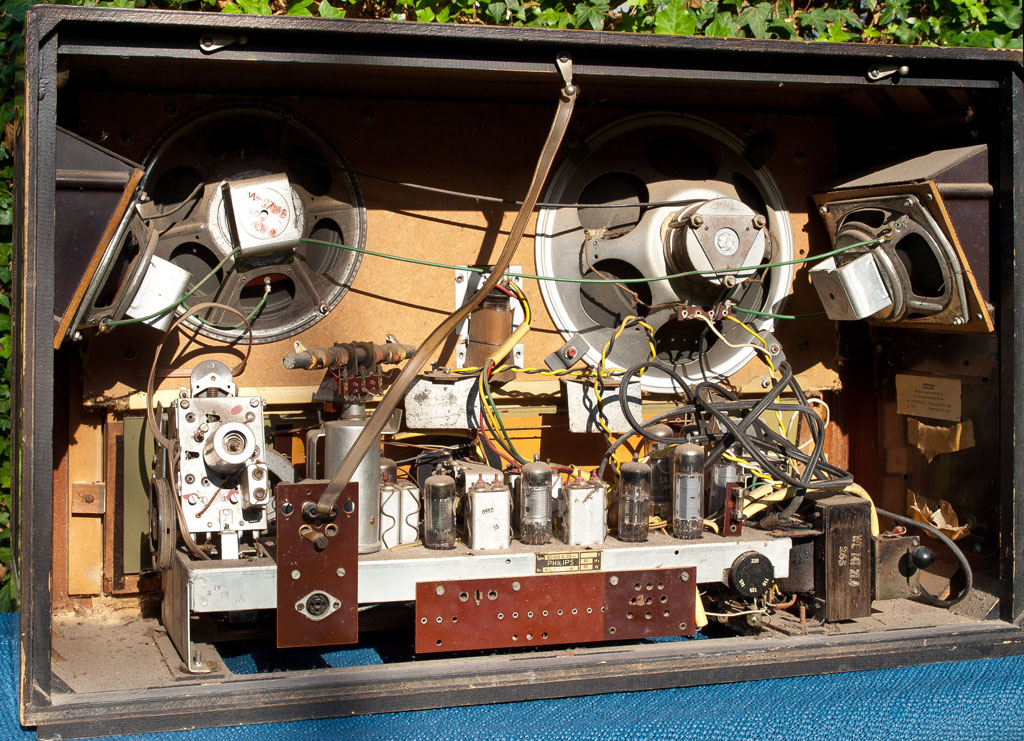

Philips Saturn 653/4E/3D – Innenansicht

Philips Saturn 653/4E/3D

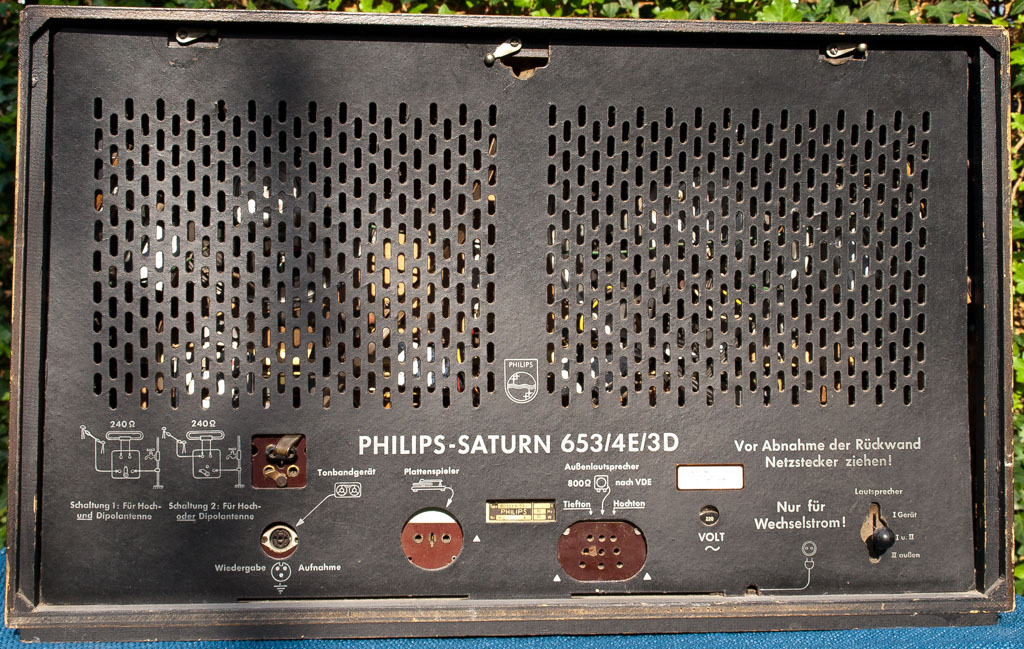

Philips Saturn 653/4E/3D – Rückwand

Technische Daten:

Herstellungsjahr: 1955/1956
10 Röhren: ECC85, ECH81, EF89, EBF80, EM80, EABC80, 2 x EL84 und 2 x UL41
8 AM-Kreise und 11 FM-Kreise, 4 Lautsprecher
Gehäuseabmessungen (BHT):    68 x 41,5 x 26,5 cm

Hier der Schaltplan als Download
