Doku über Reparatur und Aufbereitung

Zu unserem Treffen vom Dampfradioforum im Radiomuseum Linsengericht bekam ich bei Frank, ein Mitglied dieses Forums, die Gelegenheit einen Grundig 5040W zu erwerben. Das Gerät ist Baujahr 1954 und in kompletten Zustand, auch alle Skalenseile sind noch vorhanden.

Grundig 5040W

Grundig 5040W

Zu der beeindruckenden Größe des Gehäuses kommt auch die riesige Erscheinung des Lautsprechers!

Grundig 5040W

der große Lautsprecher des 5040W

Leider hat der Zahn der Zeit den Lack des Gehäuses in Mitleidenschaft gezogen, da werde ich um eine Neulackierung nicht herum kommen.

Grundig 5040W

Gehäuse

Auf den Klang bin ich heute schon gespannt!

Heute war wieder tolles Wetter, da konnte ich mit dem Abbeizen unter freiem Himmel beginnen, somit hält sich die Geruchsbelästigung in Grenzen. Dazu benötigt man Abbeize, Spachtel, Verdünnung und etwas Aceton, dann kann es losgehen!

Grundig 5040W

Das Gehäuse beim Abbeizvorgang

Die Arbeiten am Chassis laufen nun parallel zur Renovierung des Gehäuses. So sieht das Chassis von unten aus:

Grundig 5040W

das Chassis von unten

Grundig 5040W

richtige „Chinaböller“

Die müssen nun alle raus und durch neue zuverlässige Kondensatoren ersetzt werden.

Grundig 5040W

Chassis 5040W

Um vernünftig daran arbeiten zu können, spanne ich das Chassis immer in einen schwenkbaren Schraubstock ein und stütze es seitlich ab, so kann nicht passieren, dass das Chassis auf einem Bauteil liegt, welches abbrechen könnte.

Grundig 5040W

Kondensatortausch ist erfolgt!

Hier der Sondermüll:

Grundig 5040W

27 Kondensatoren getauscht

Grundig 5040W

Chassis-Glanz

Grundig 5040W

Gereinigt, poliert und geölt.

Hier der Vergleich zur „Stubbie“ – der große Multioktav-Lautsprecher von Grundig:

Grundig 5040W

der große Grundig Multioktav-Lautsprecher

Doch leider ist der Elektrostat hinüber, die Folie ist gerissen. Ich werde ihn wieder durch einen Heco-Hochtöner HT13XPC435 S ersetzen, da bessert sich auch direkt der Klang, da dieser „richtige“ Hochtöner wesentlich mehr Wirkungsgrad hat.

Grundig 5040W

defekter Elektrostat-Hochtöner

Am einfachsten ist es, das Gehäuse des defekten Elektrostaten weiterzubenutzen und darin den Hochtlöner unterzubringen.

Grundig 5040W

3 Bohrungen: 2x für die Halterung und 1x fürs Kabel

Grundig 5040W

Hochtöner kann wieder an den alten Platz

Grundig 5040W

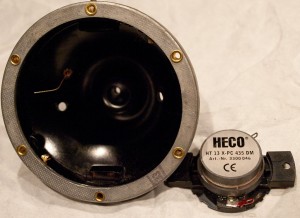

Der neue Hochtöner im alten Gehäuse getarnt

Die Schallwand befindet sich nun in der „Waschung“, werde auch nun die Messingteile polieren (Typenschild und Knöpfe). Das ist eine dankbare Arbeit, da hinterher alles so schön glänzt. Anschließend werden die Messingteile mit Zaponlack überzogen, damit es auch lange so bleibt.

Heute ging es mit dem Gehäuse weiter:

Grundig 5040W

Gehäuselackierung

Nach dem Zusammenbau machte sich folgendes Problem bemerkbar: nach dem Einschalten wurde das Radio immer leiser und verzerrte leicht. Nachforschungen über diese Fehlerbeschreibung in Radioforen ergaben, den Gitterableitwiderstand zu überprüfen, in dem Falle war es der R21 (20 Megaohm), welcher keinen Kontakt mehr hatte. Durch Nachlöten konnte dieser Fehler einfach eliminiert werden und dem ungetrübten Hörgenuss stand nichts mehr im Wege. Der Hochtöner spielt an der Frequenzweiche sehr sauber und im richtigen Verhältnis zum Tieftöner. Naja, es ist nicht original so, aber dafür klingt es gut.

Grundig 5040W

oben links sieht man die Frequenzweiche

Das Gehäuse ist für die Verhältnisse ganz gut gelungen, ich habe diesmal Klarlack aus der Spraydose verwendet.

Grundig 5040W

die Struktur des Furniers kommt wieder gut zur Geltung

Der Klang des Grundig ist sehr voluminös, Bässe klingen schön tief und weich. Das einzige Manko ist die noch nicht gewechselte Röhre EM35 – das magische Auge. Bei der nächsten Röhrenbestellung werde ich eine neue russische Ersatzröhre 6E5C ordern und einbauen, dann ist es perfekt.

Grundig 5040W

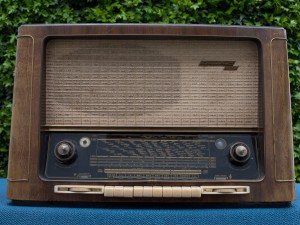

der fertige Grundig 5040W



Technische Daten:

8 Röhren: EC92, ECC81, ECH81, ECH81, EM35, EAF42, EABC80, EL12
Prinzip: Super mit HF-Vorstufe; ZF/IF 468/10700 kHz,  11 Kreise AM +  11 FM-Kreise, 2 NF-Stufen
Wellenbereiche: Langwelle, Mittelwelle, mehrere Kurzwellenbänder plus UKW
2 Lautsprecher, Ausgangsleistung 8 W
Gehäuse: 70 x 44 x 32 cm
