10 Watt aus Fürth

Eher unscheinbar in der Ecke stand der Metz 403WF nach der Abholung in meiner Bastelwerkstatt. Ich habe ihn auch aus der Paderborner Sammlungsauflösung und daher dürfte er auch technisch i.O. sein, deshalb konnte ich ihn auch mit dem Trenntrafo hochfahren. Da war ich aber erstaunt, wie kräftig der Metz spielt! Kein Wunder, seine Gegentaktendstufe aus 2x El41 liefert schließlich 10 Watt.

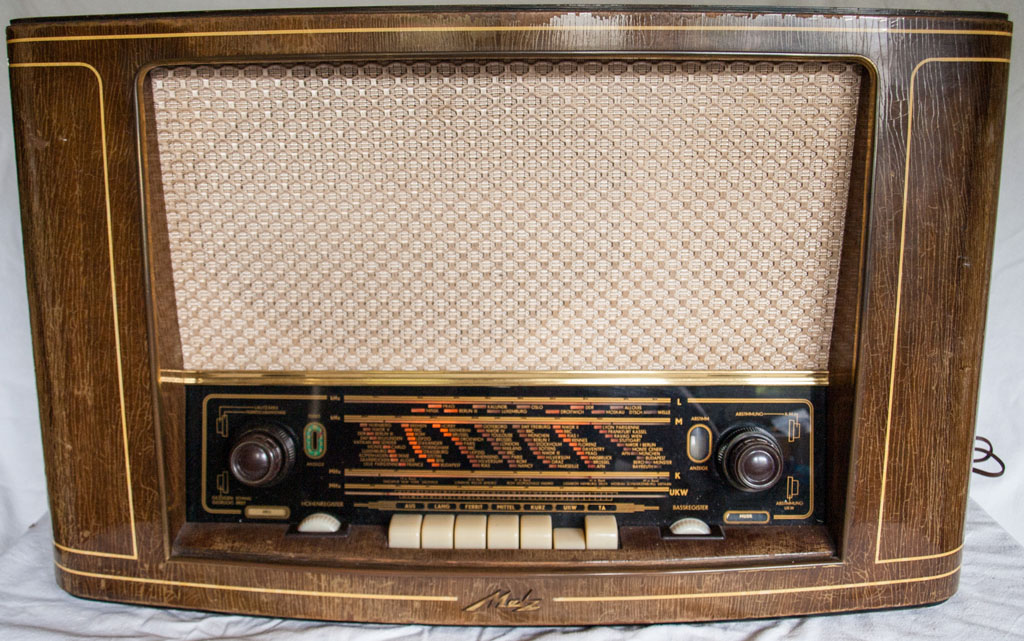

Metz 403WF

Metz 403WF

Das Gehäuse ist ohne Kratzer und Fehler, nur der Lack müsste erneuert werden, der alte ist ergraut und brüchig geworden.

Metz 403WF

Metz 403WF

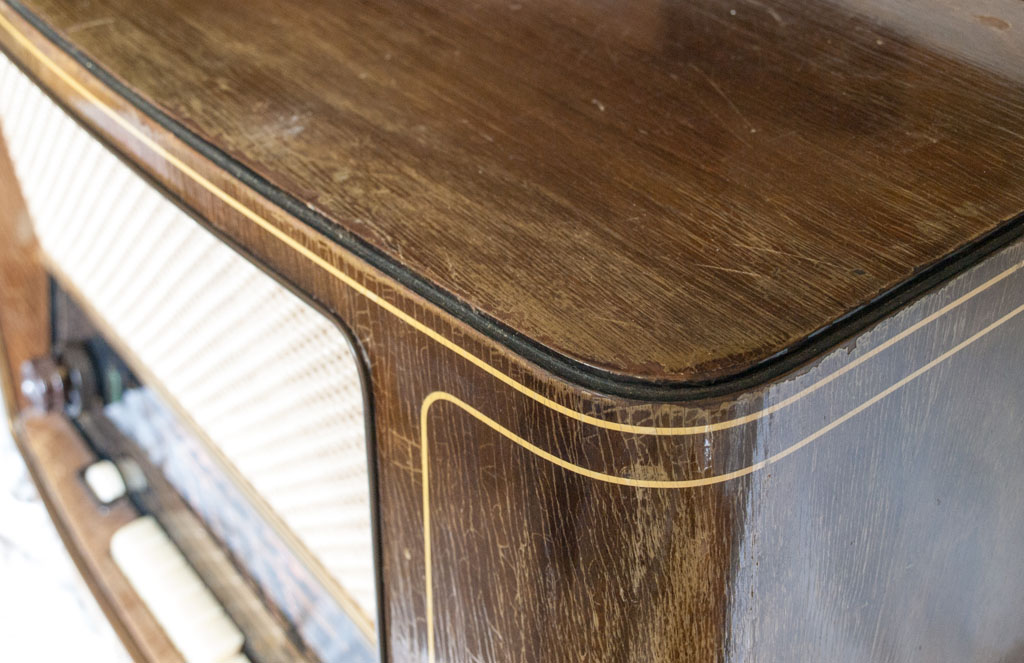

Sicherlich aus Kostengründen, das Gerät kostete 1953/54 „nur“ 398.- DM, hat man die ehemals weißen Streifen  nur auflackiert. Hier werde ich nach aufklebbare Streifen Ausschau halten, die dann einfach mit dem Klarlack überlackiert werden.

Metz 403WF

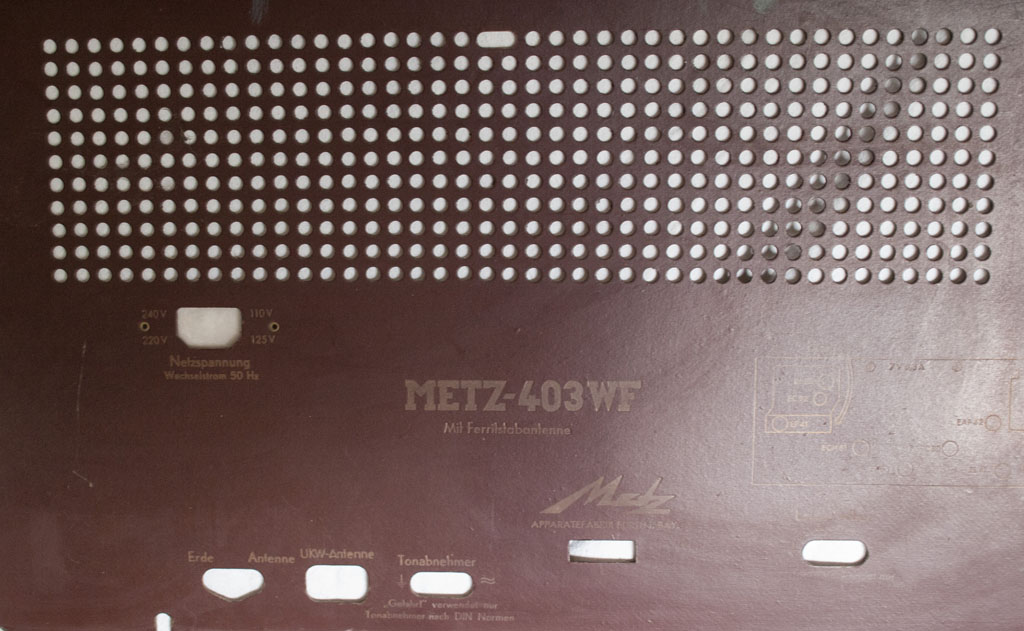

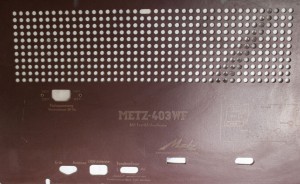

die Rückwand

Metz 403WF

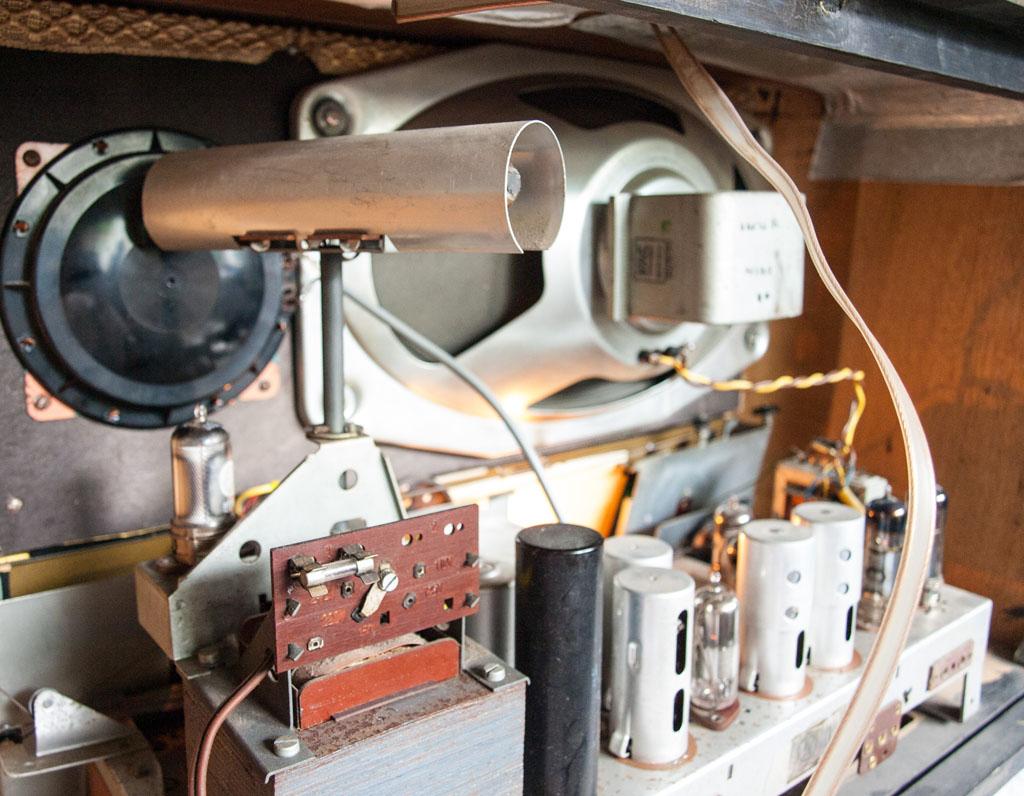

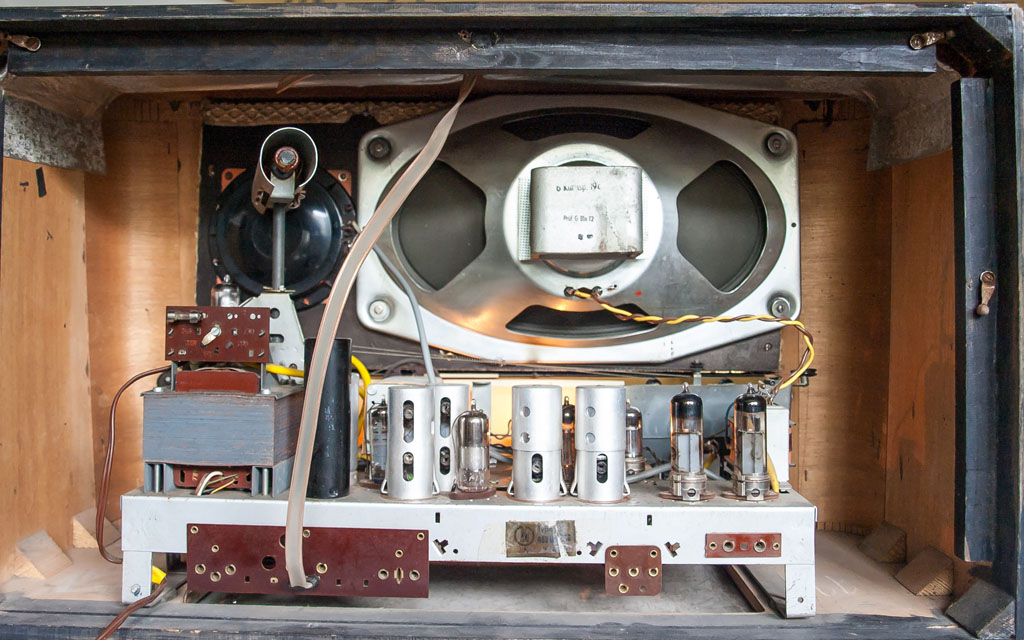

Blick ins Innere

Metz 403WF

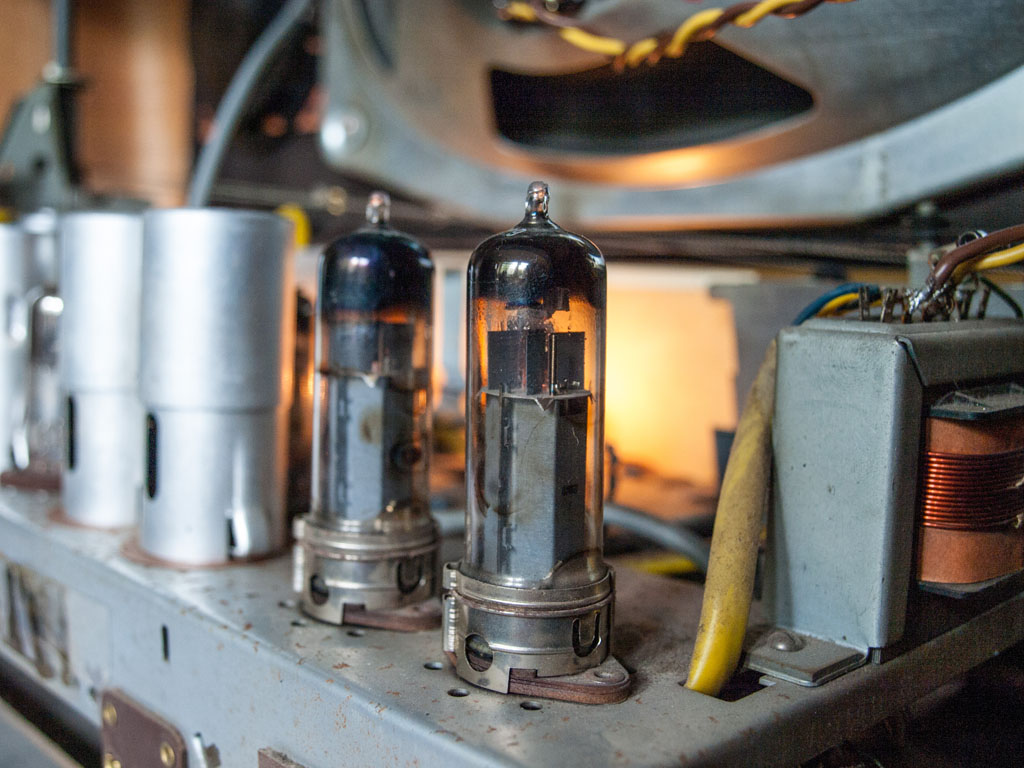

2x EL41 als Gegentaktendstufe

Metz 403WF

Metz 403WF

Technische Daten:

Produktionsjahr: 1953/1954
10 Röhren: EF80, EF41, EC92, ECH81, EM85, EF85, EABC80, EAF42, 2x EL41
7 AM-Kreise + 9 FM-Kreise
2 Lautsprecher, 10 W
Gehäuseabmessungen (BHT) 660 x 393 x 300 mm, 12.7 kg
Preis damals 398.- DM

Hier der Schaltplan als pdf-Download (0,3Mb)

3 Beiträge zu “10 Watt aus Fürth”

  1. Diogenes Diogenes sagt:

    Hallihallo !

    Die Zierstreifen könnte man im KFZ-Zubehör (Lackiererbedarf) bekommen. Alle Farben übrigens. Selbstverständlich überlackierbar.

    Viel Spaß beim basteln

  2. Avatar Hans-Hermann Tiedeitz sagt:

    Hi Tilo, habe den Schaltplan Metz 403WF als .gif Datei.

    Gruß

    Hans

  3. Avatar Kurz manfred sagt:

    suche für 403 WF das Metz-Logo in Messing
