Doku über Reparatur und Aufbereitung

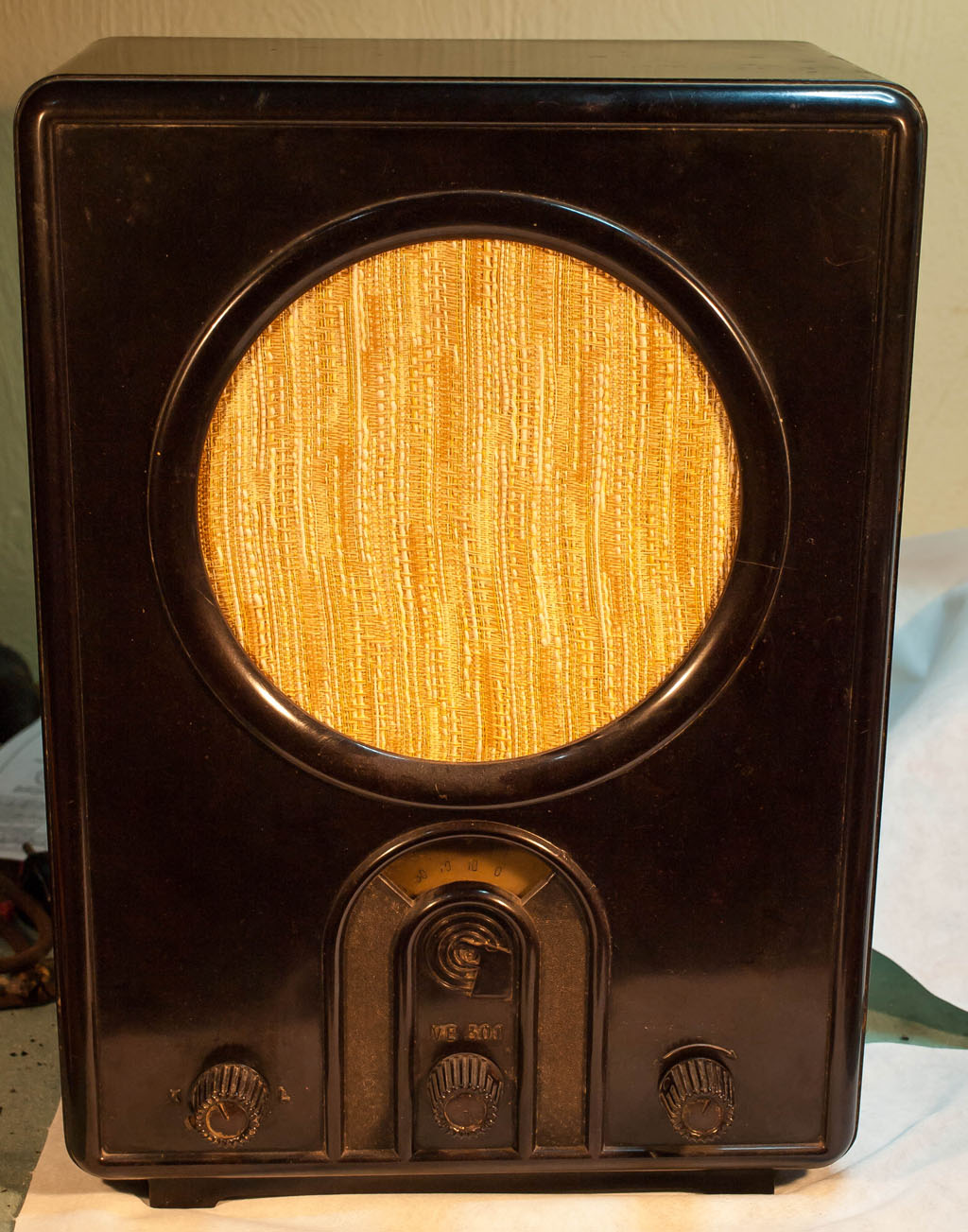

Ein Muss für jede Radiosammlung ist natürlich der Volksempfänger und so kam es, dass mir mein Freund Jörg diesen Schaleco VE301w überließ. Meine Freude darüber ist riesig, so ein gut erhaltenes Gerät zu besitzen und hoffentlich bald technisch zu überholen. Es ist erstaunlich, wie gut das Gehäuse erhalten ist, wenn man bedenkt, welch bewegte Zeiten dieses Radio mitgemacht hat.

Schaleco VE301w

Schaleco VE301w



Schaleco VE301w

Schaleco VE301w



Schaleco VE301w

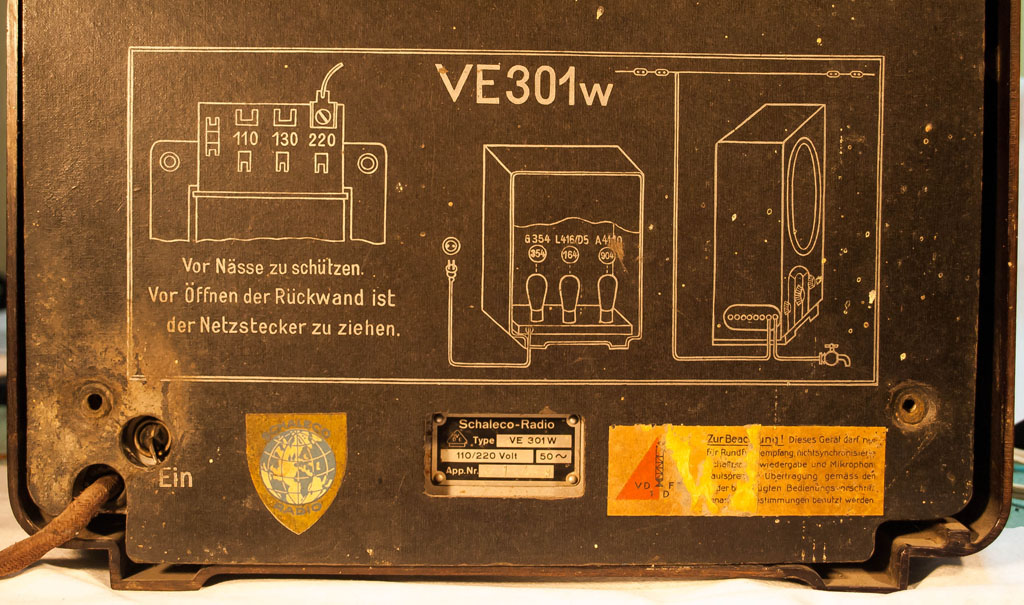

Rückwandansicht



Schaleco VE301w

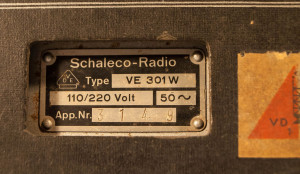

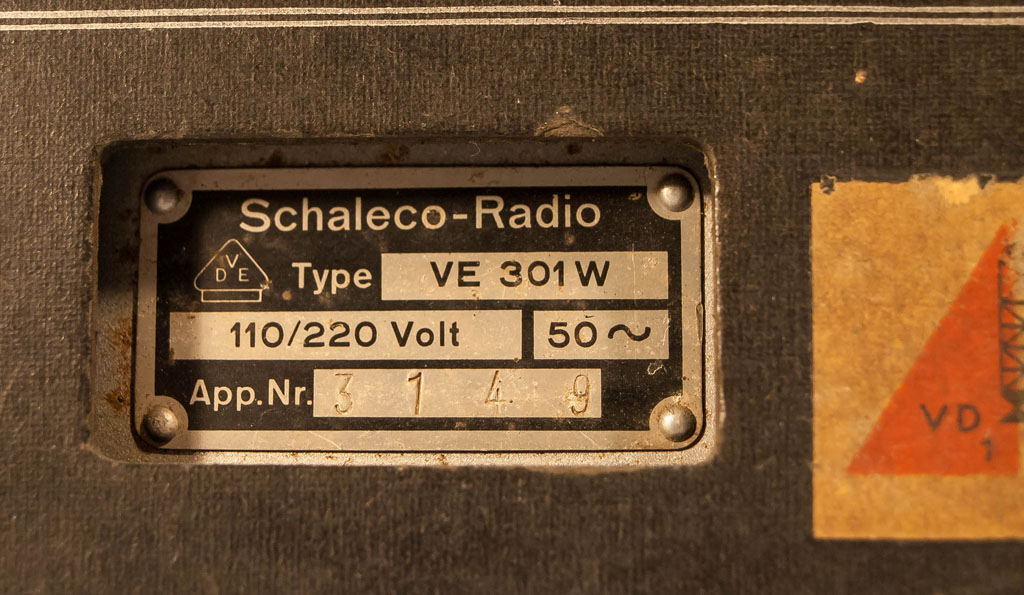

Typenschild



Schaleco VE301w

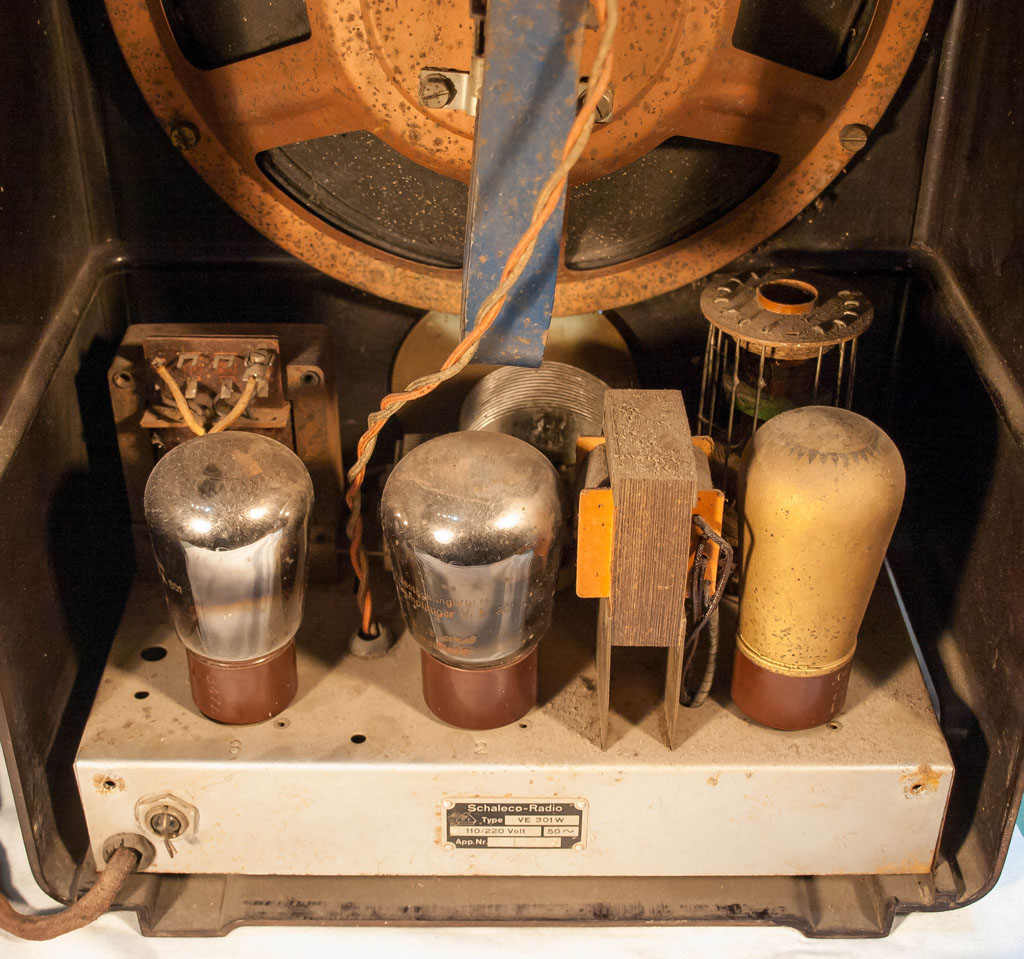

Innenansicht



Schaleco VE301w

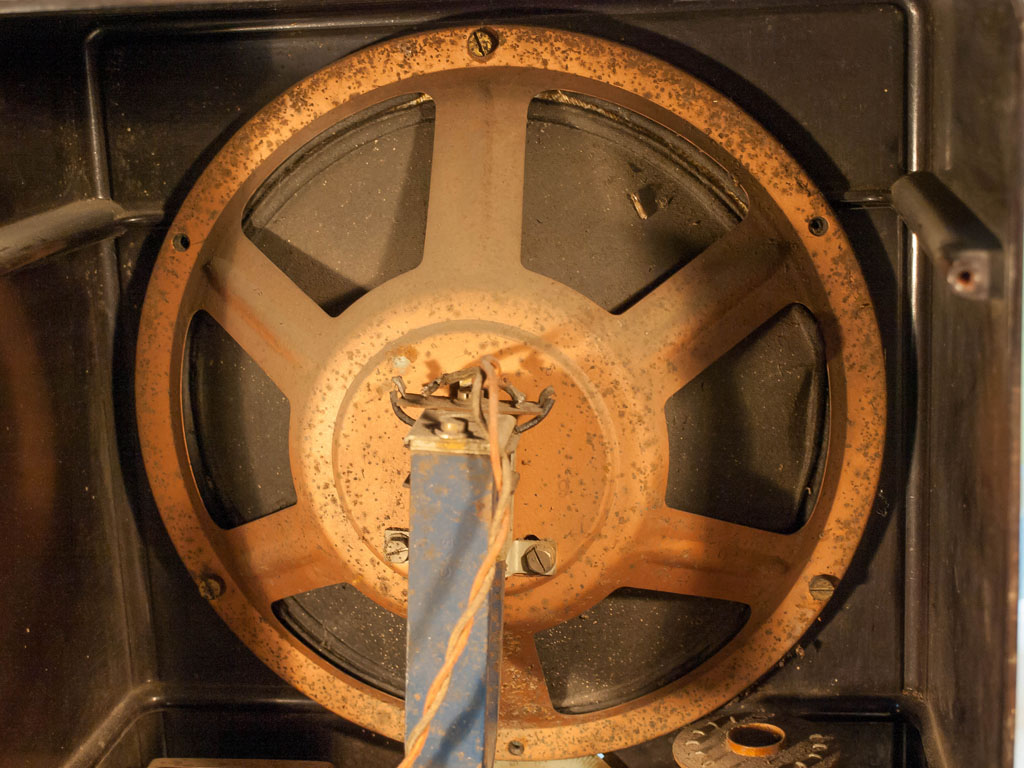

Gerissener Lautsprecher

Am Lautsprecher ist die Membranfläche leider gerissen, hier werde ich nach Ersatz Ausschau halten.

Schaleco VE301w

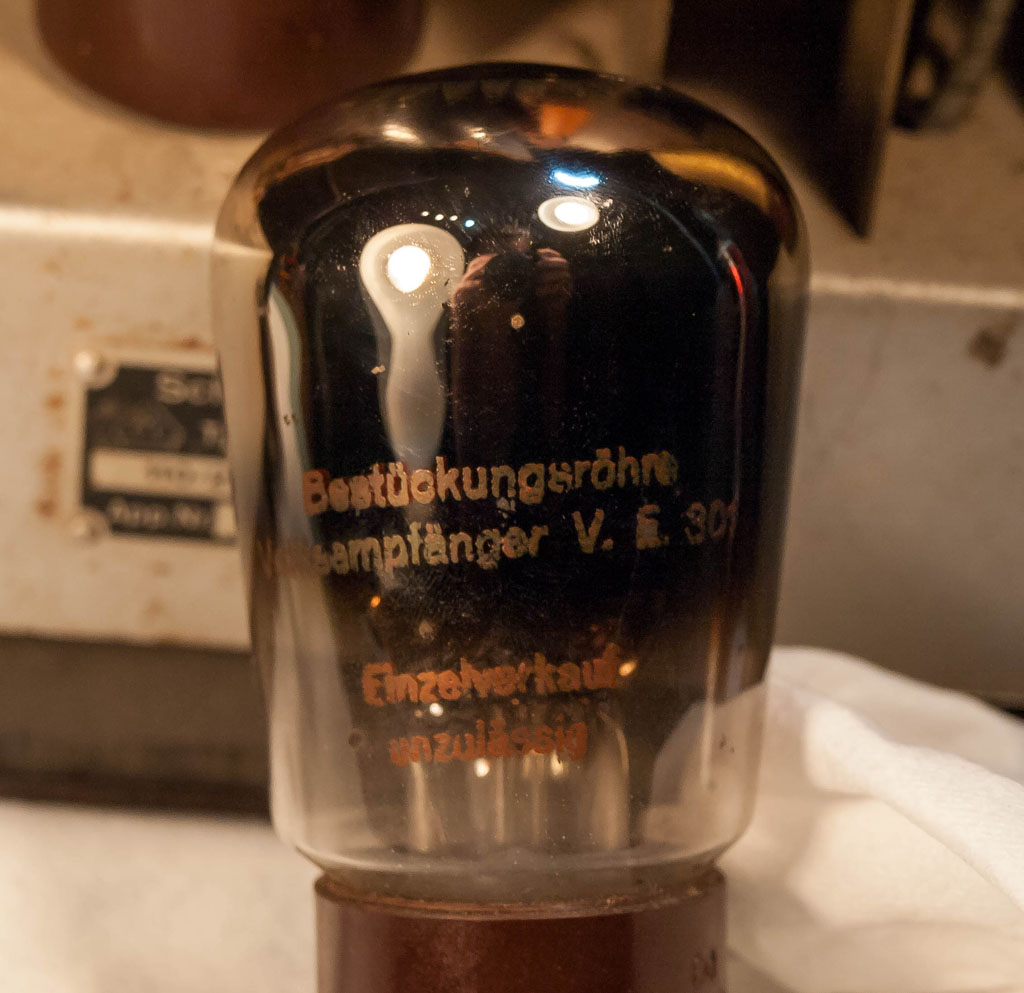

Bestückungsröhre – Einzelverkauf unzulässig!



Schaleco VE301w

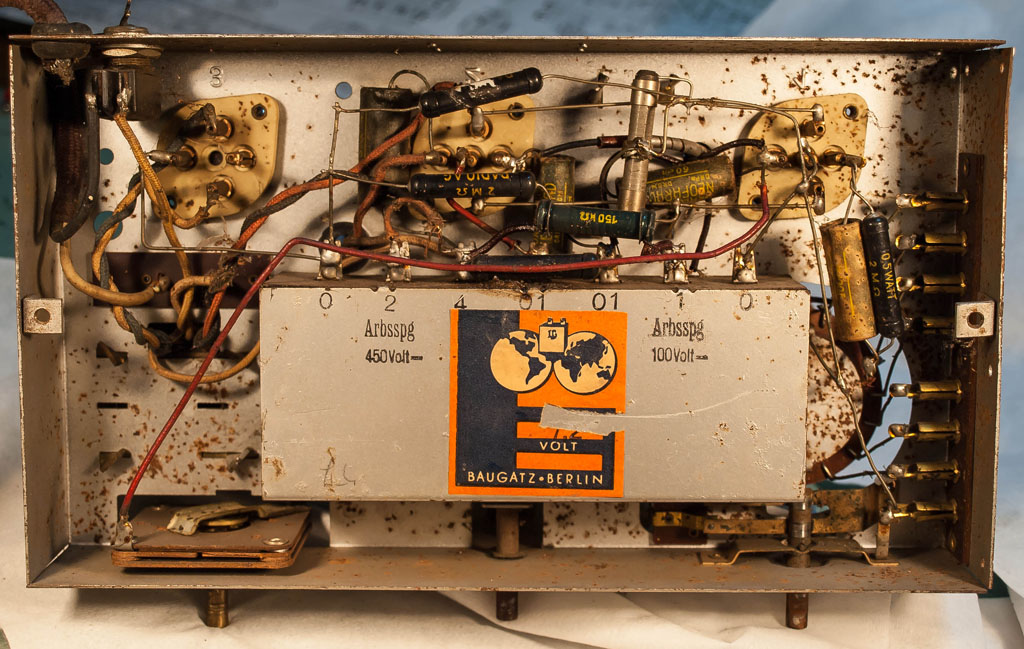

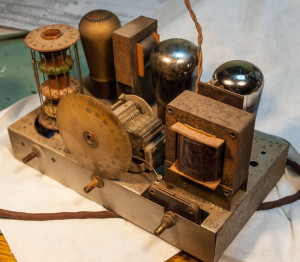

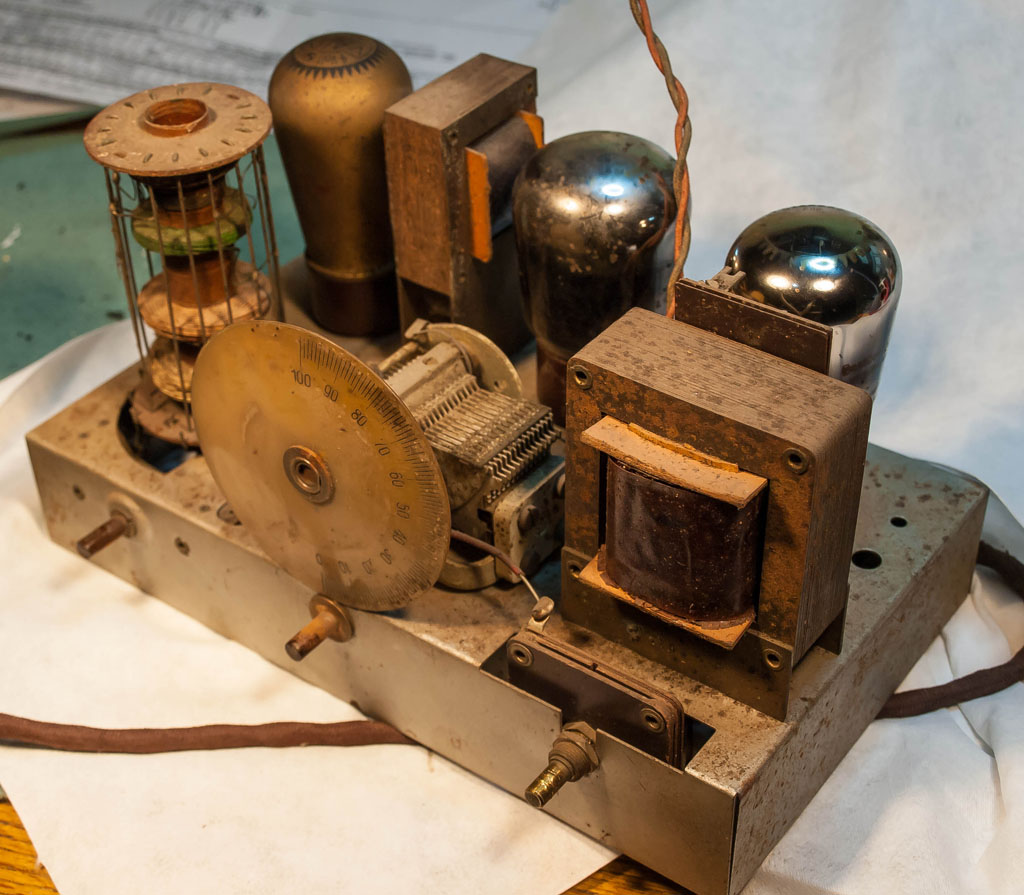

Chassis des Volksempfängers



Schaleco VE301w

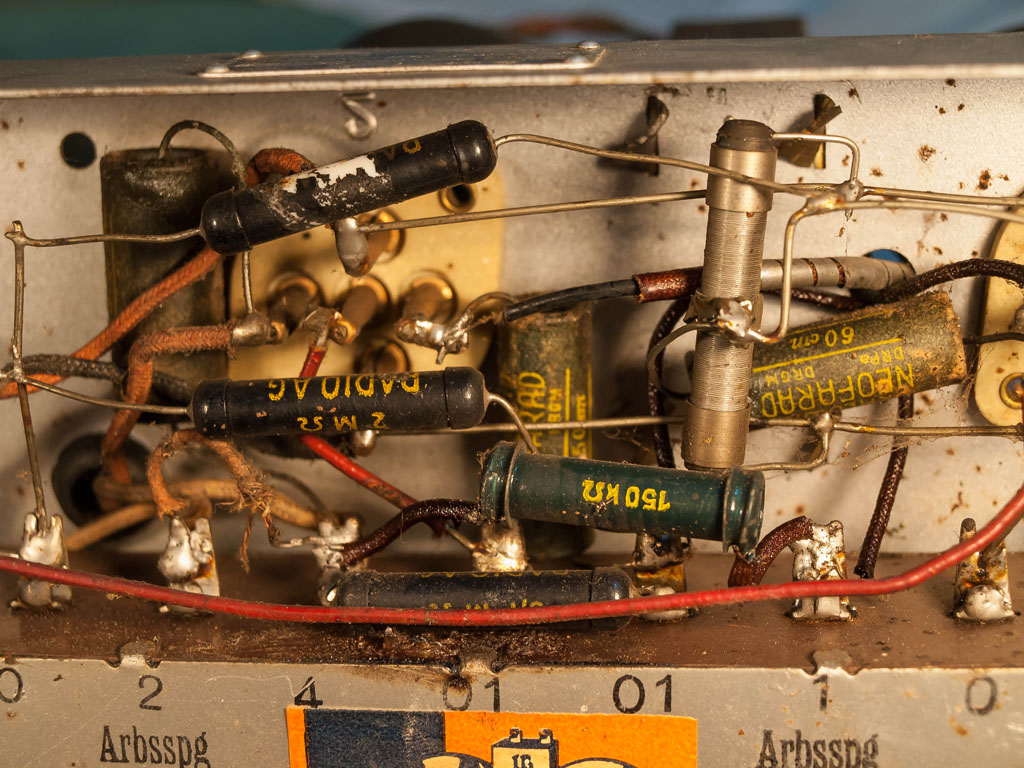

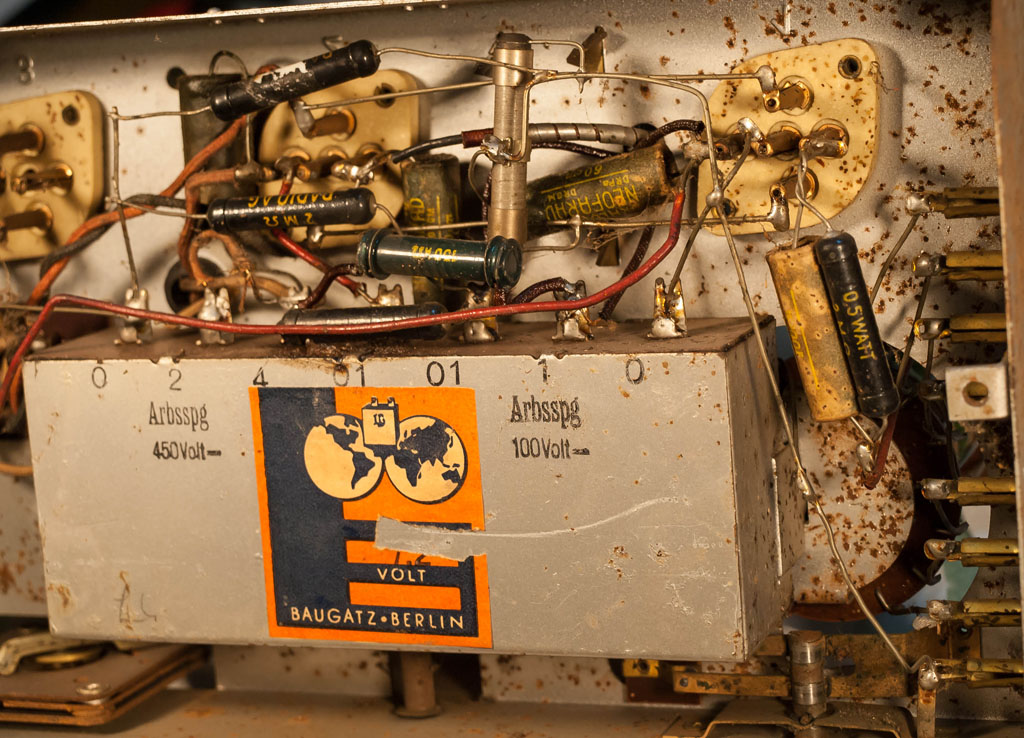

von unten



Schaleco VE301w

Schaleco VE301w



Schaleco VE301w

Technische Daten:

Produktionsjahre: 1933–1938
3 Röhren: REN904, RES164, RGN354
Geradeausempfäner oder Audion mit Rückkopplung; 1 NF-Stufe
1 AM-Kreis, Lang- und Mittelwelle
Magnetischer Lautsprecher Ø 24cm
Gehäuseabmessungen (BHT): 280 x 385 x 177mm, Gewicht 5kg
Gehäusegestaltung durch Prof. Walter Maria Kersting (1889 – 1970).
Originalpreis zwischen 65 und 76.00 RM

Schaleco VE301w

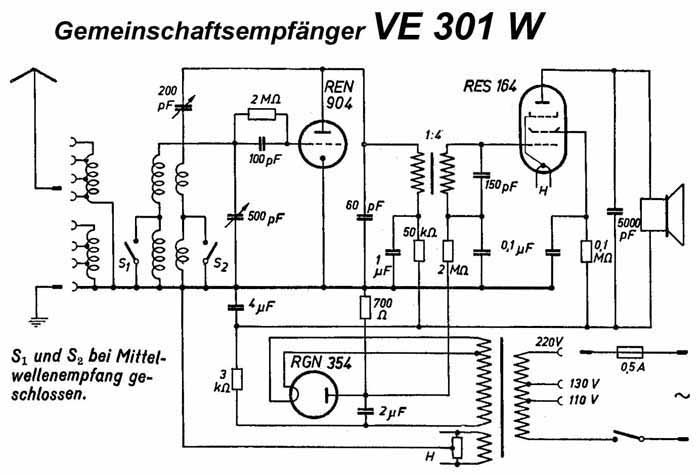

Schaltplan VE301w

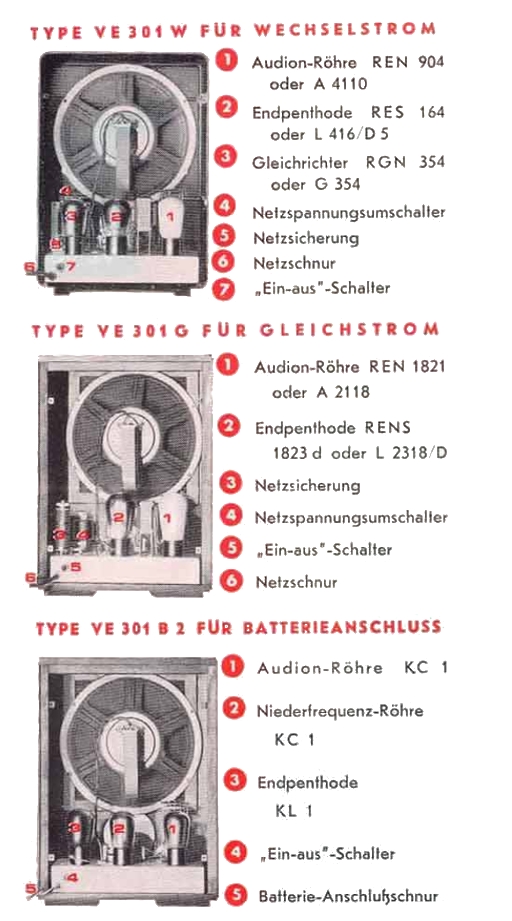

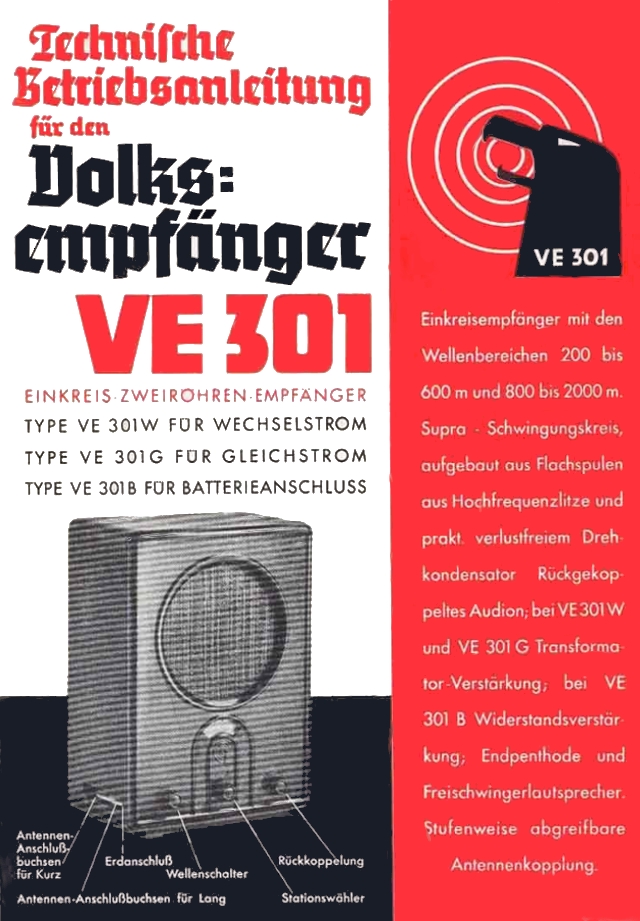

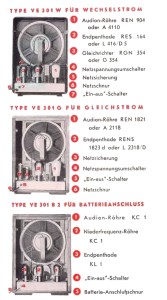

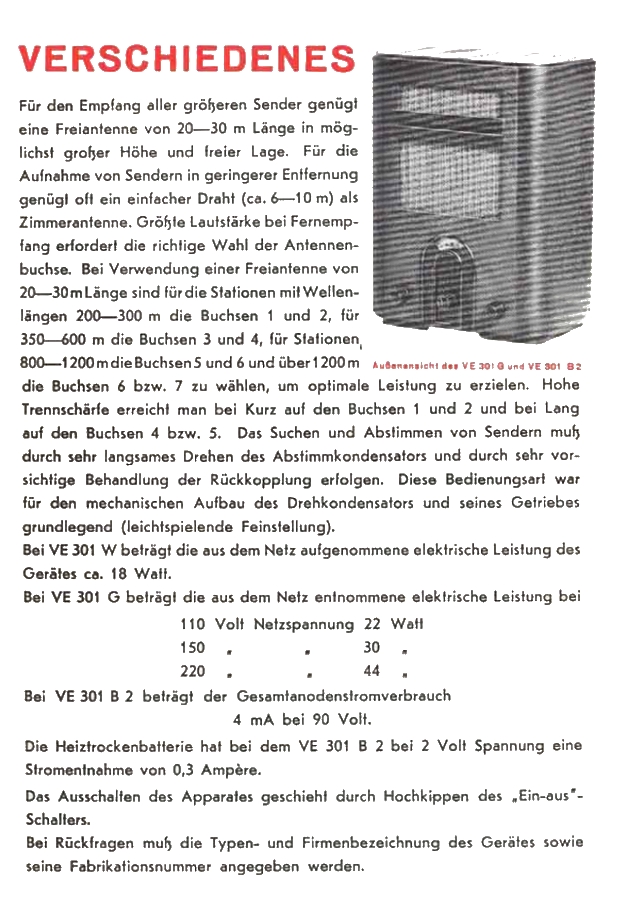

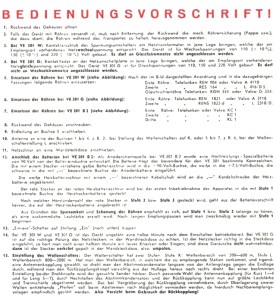

bed_ve301_s1 bed_ve301_s2 bed_ve301_s3 bed_ve301_s4

2 Antworten auf Ein Empfänger fürs Volk

  • Diogenes

    Guten Tag Tilo,
    .
    ja, richtig, einen „VE“ muß man einfach haben !
    .
    Ein „VE“ ist übrigens ein sehr gut geeignetes Radio einfacherer Bauart, um sich in die Radiotechnik hineinzuarbeiten. Literatur über „Einkreiser“ bzw. „Audionempfänger“ gibt es reichlich. Für Neustarter ganz sicher ein guter Lösungsansatz.
    .
    Davon abgesehen ist ein gut durchgearbeiteter „VE301“ ein überraschend guter Empfänger f. Mittelwelle. Sie werden ja sehen (hören).
    .
    Ich habe Ihnen übrigens einen „Reparatursatz“ für den sogenannten „Sammelkondensator“, oft auch „Blockkondensator“ genannt, vorbereitet und fertig aufgebaut. Nach Ausbau und „Räumung“ des Originalteils können Sie diesen Rep.satz in das alte Sammelgehäuse einsetzen und das ganze dann wieder unters Chassis bauen. Einen passenden Parallelkondensator f. den LS (5000pF) füge ich ebenso hinzu.
    .
    Ich werde Ihnen den Rep.satz in einigen Tagen als Geschenk zusenden, sozusagen als „Motivations-Anschub“ 😉
    Natürlich habe ich wie üblich entsprechende Skizzen und Beschreibungen dazu gefertigt, die dem Päckchen beiliegen.
    .
    Viel Spaß beim Restaurieren dieses Originals !
    .
    Natürlich stehe ich Ihnen wie gewohnt gerne telefonisch zur Seite, keine Frage.
    .
    Mit besten Grüßen aus der Tonne …

    • Avatar

      Hallo !
      habe leider die Bestückung des Sammelkondensators nicht gefunden .Es wäre schön ,wenn Sie mir diese mit Anschlussplan mailen könnten .
      Es darf gerne auch ein kompletter Satz sein , natürlich gegen Bezahlung .
      Mit frdl. Gruß
      Thomas
