Mein Sammlerkollege und guter Freund Josef, dessen Sammlung aus überwiegend richtigen Raritäten besteht, hat ein Problem mit seiner Tefifon Bimbo Baby Box. Laut seinen Angaben kommt kein Ton mehr raus, hier werde ich mal die Verstärkerstufe inklusive Spannungsversorgung unter die Lupe nehmen und die kritischen Bauteile ersetzen. Damit ich nicht die ganze Musikbox in meine Werkstatt karren muss, haben wir nur die Elektronik, die in einem eigenen Gehäuse steckt, aus der Box geholt.
Dieses „Herz“ dieser wunderschönen Bimbo-Box ist mit einem interessanten Stecker ausgestattet, der dieses mit dem Gehäuse verbindet.
Leider muss ich ausmessen, welcher Pin zu welcher Funktion gehört, da ich keine Dokumentation darüber besitze. Dafür ist es aber die eleganteste Lösung, Chassis zum Gehäuse zu verbinden.
Die überholungsbedürftige Mechanik bringt Josef gottseidank selber in Ordnung!
Das Zählwerk hat die Aufgabe, die Einnahmen den tatsächlichen Abspielzahlen gegenüber zu stellen, da es sich um einen Münzspielautomat handelt.

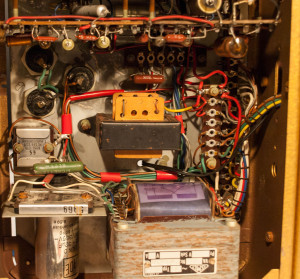

Passend zur Baby-Box hat man „nur“ eine EL95 als Endröhre verbaut, rechts davon befindet sich die EF86 und ganz links die ECC81.
Ich habe nun alle Elkos getauscht, einige Lötstellen nachgelötet und Kontakte gereinigt. So konnten wir dann mit der Box den ersten Probelauf machen, das Chassis steht daneben, um besseren Zugang zu bekommen.
Hallo Tilo,
meine Bimbo Box sieht fast genau so aus. Die habe ich von einem Freund erhalten mit der Bitte: Schau mal ob man die reparieren kann.
Das Ding ist noch Original auch mit Tefifon und einem Röhrenvertärker ausgestattet. Kennst du jemand, wo im Raum Baden-Baden sich damit auskennt? Bin selbst Elektroniker, aber mit diesen alten Kisten kenne ich mich nicht aus. Bilder könnte ich auch schicken.
Würde mich über eine Antwort freuen!
Bernhard Wolf
Hallo Bernhard,
eben durch Zufall gesehen, vielleicht ist es ja bei Ihnen in der Nähe? https://www.ebay-kleinanzeigen.de/s-anzeige/roehrenradio-und-fernsehe-reparaturen/2216830475-172-8428?utm
Beste Grüße
Tilo
…na, super!
ARBEITSPLATZ:
-> Bastlerwerkstatt.
-> Keller.
-> Wasserleitung in unmittelbarer Griffnähe, kein Trenntransformator, aber ein ALLSTROM-FERNSEHGERÄT auf dem Tisch!
Noch Fragen?
Gruß
Diogenes
Hallo Tilo,
Danke für den Tipp. Ist ca. 90km entfernt.
Habe noch einen alten radio/fersehtechniker in meiner Nähe gefunden. Mal schauen was der sagt!
Schöne Grüße aus Baden-Baden
Bernhard
