Beim Fundus in Kassel war auch ein großes Sonneberg Super 10149/70 WU Erfurt 4 dabei, der noch Platz in meinem Auto fand. Naja, es ist nicht gerade ein Designerstück, aber die gab es ja auch selten im Hause VEB Stern-Radio. Ich nehme an, im Gehäuse verbirgt sich solide Technik, die auch servicefreundlich ist, wir werden sehen…

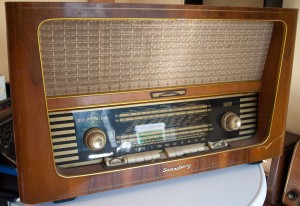

Sonneberg Super 10149/70 WU Erfurt 4

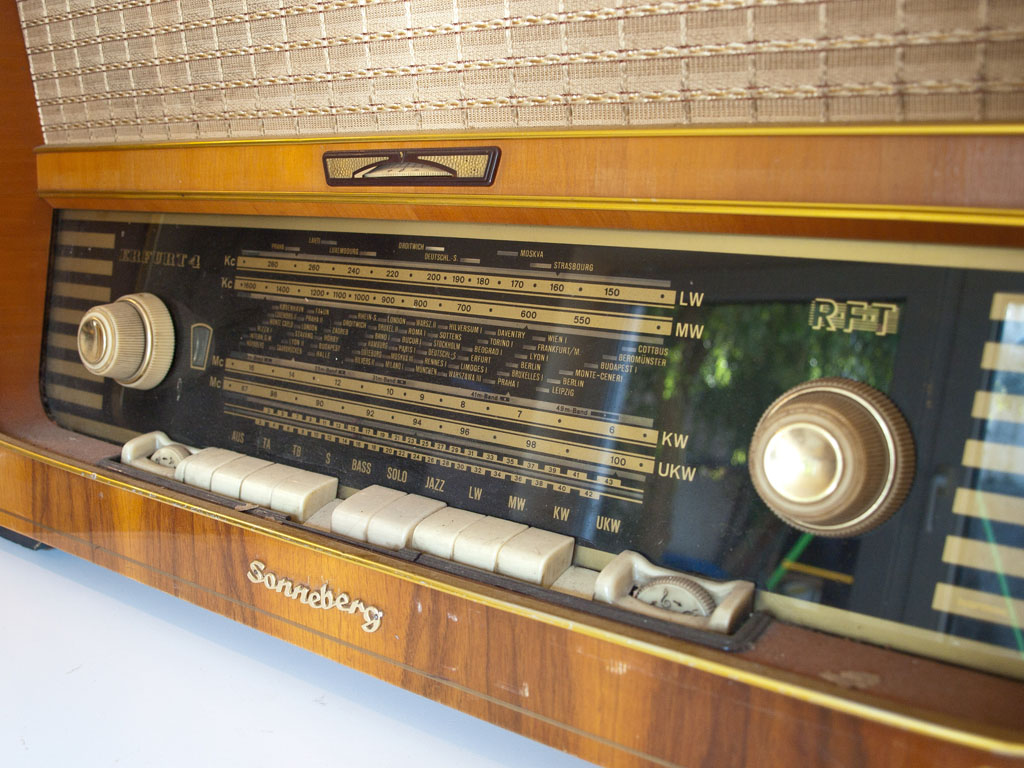

Das Gehäuse besitzt leider ein paar Kratzer, mal sehen, ob Kaschieren reicht, so dass ich um die Neulackierung komme.

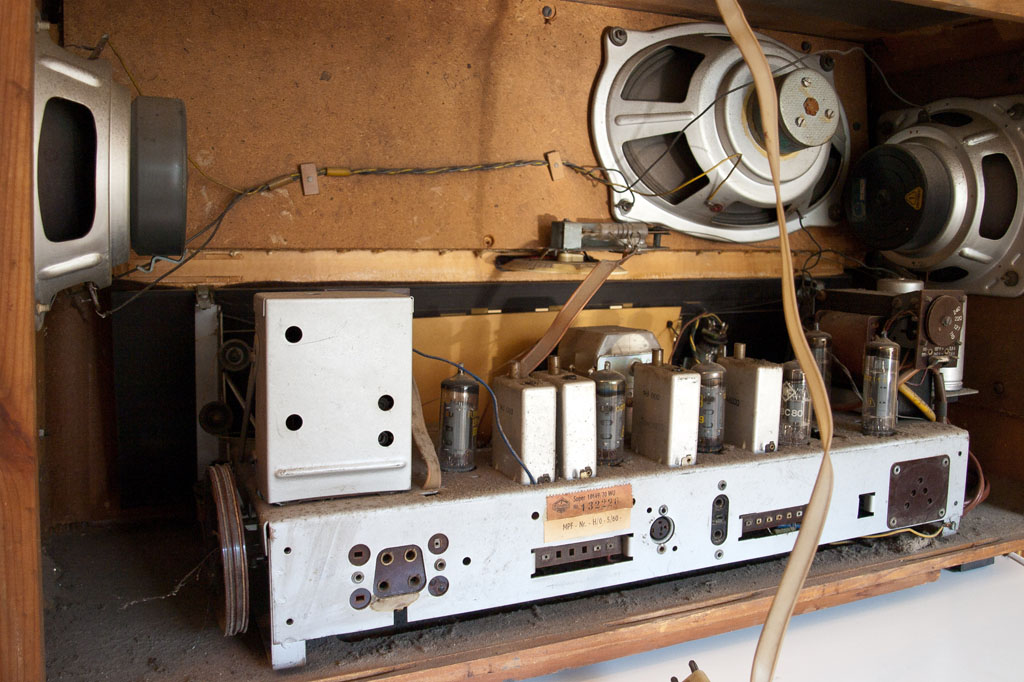

Sonneberg Super 10149/70 WU Erfurt 4 von innen

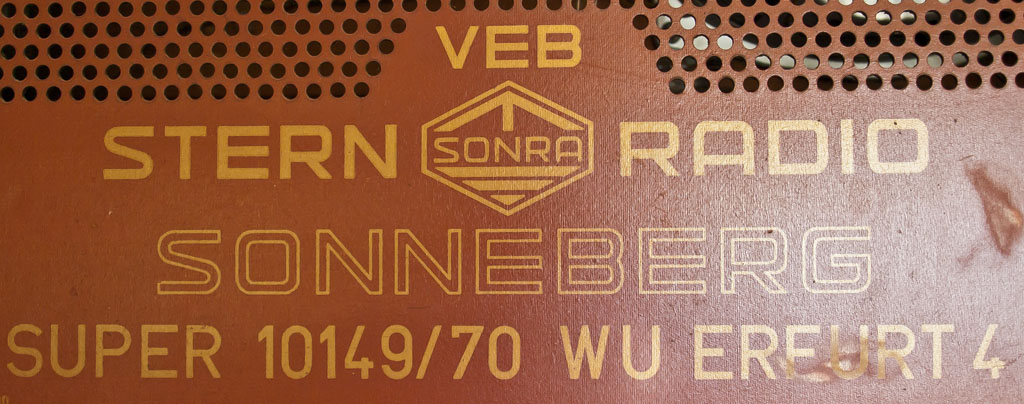

Rückwand – Sonneberg Super 10149/70 WU Erfurt 4
Technische Daten:
Produktionsjahr: 1960/1961
9 Röhren: ECC85, ECH81, 2x EBF89, EABC80, 2x EL86, EM80, EZ81
10 AM-Kreise + 14 FM-Kreise
3 Lautsprecher,Ausgangsleistung 3,5 W
Gehäuseabmessungen (BHT): 720 x 430 x 280 mm
Hier gehts zum Schaltplandownload
(bedanken nicht vergessen)
Hallo,
habe zwei Erfurt 4 mit Wechselspannung. Beide haben das Problem (eines funktioniert gerade so) das die Anodenspannung gerade mal 140 V an der El 86 ist. Das klingt dann ganz verzerrt. Bei dem anderen gehen nur die AM Bereiche, UKW nicht. Die Anodenspannung sinkt von 150V dann auf 122 V. Gleichrichter, Sieb-Elko usw i.o . Kritische Cs schon gewechselt. Wenn ich eine von den beiden Röhren EL86 herausziehe (die wo c89/r49100mf/125/130ohm) steigt die Anodenspannung (290V). Bin leider nur Elektriker. Kanst Du mir helfen ?
Hallo Andreas,
ich würde mal alle Widerstände im Bereich der beiden EL86 durchmessen. Gerade die Gitterableitwidersände könnten hochohmig geworden sein, die verursachen u.U. manchmal nach 2 Minuten Betrieb ein langsam leiser/verzerrter werdende Akkustik, wenn sie nicht schon von vornherein die niedrige Spannung verursachen. Ich denke, es ist unwahrscheinlich, dass eine Röhre defekt ist, aber da Du ja 2 Erfurts (hehe) hast, kannste ja rumprobieren und tauschen.
Viel Glück!
Tilo
…nach 9 Jahren – grade erst entdeckt.
.
Gut – da wird wohl die EZ81 schlapp sein. Wahrscheinlich sogar bei beiden Geräten.
.
An die Gitterableitwiderstände glaube ich eher nicht.
.
Hallo, interessant, dass man dort ausnahmsweise OHNE Ausgangsübertrager auskam !
Wie hoch ist die Gesamtimpedanz der in Reihe geschalteten Lautsprecher?
M.f.G, Rainer.
600 … 800 ohm pro Lautsprecher (außer HT).
Das nennt man übrigens „Eisenlose Endstufe“, wenn kein AÜ benötigt und verschaltet ist.
Die Endröhren (EL86) sind dafür konstruiert worden, auf den AÜ verzichten zu können.
Bessere Übertragungsqualität bei deutlich geringeren Leistungsverlusten.
Philips hatte damit sehr großen Erfolg; berechtigt.
MfG.
Diogenes
Danke für den Schaltplan
Danke für den Schaltplan. Ich habe genau so ein Radio restauriert. Diverse Kondensatoren und alle Elkos wurden ausgetauscht. Der Selengleichrichter wurde durch einen Halbleiter-Brückengleichrichter ersetzt. Das Radio läuft super und hat einen prima Klang.
Hallo in die Runde, vielen Dank für den Schaltplan. Habe gerade ein Erfurt 4 auf dem Tisch. Mir wäre eine Version mit EZ 81 lieber gewesen. Wenn diese verbraucht ist, steckt man ne neue aus dem Fundus rein und gut ist. Die beiden Brückengleichrichter waren schwer zu bekommen. Ich wollte sehr nah am Originalzustand bleiben.
Als krönenden Abschluß der Reparatuer fehlt mir noch eine Rückwand.
Hat jemand vielleicht noch eine übrig?
Viele Grüße aus dem Engelsdorf in Leipzig
Steffen
