Doku über Reparatur und Aufbereitung

Mal so zwischendurch: ein Bekannter fragte, ob ich mal kurz nach seinem Radio schauen kann, es brummt und der Leuchtfächer (EM80) reagiert kaum. Klaro, da sag ich nicht nein und nehme mir sein Telefunken Rondo 55 in meiner Werkstatt zur Brust. Das Gehäuse muss unbedingt behandelt werden, an der Vorderseite fehlt schon der Lack. Nun die Inbetriebnahme: sofort brummt der Netztrafo wie eine Turboprop, aber es spielt. Auch vom Klang her macht es keinen schlechten Eindruck.

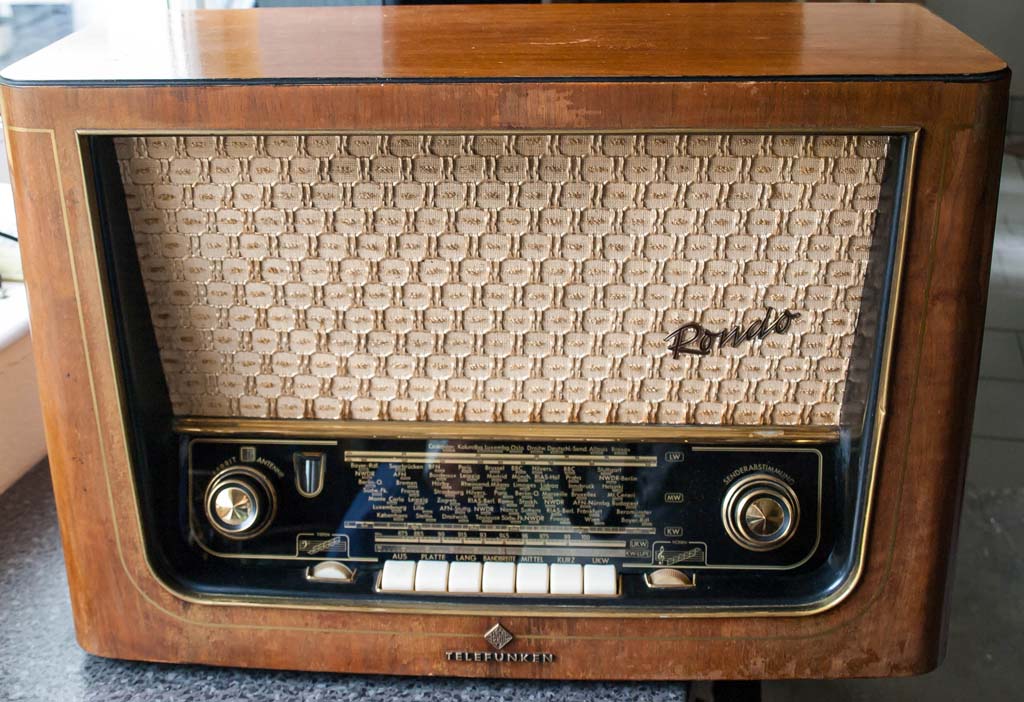

Telefunken Rondo 55

Telefunken Rondo 55

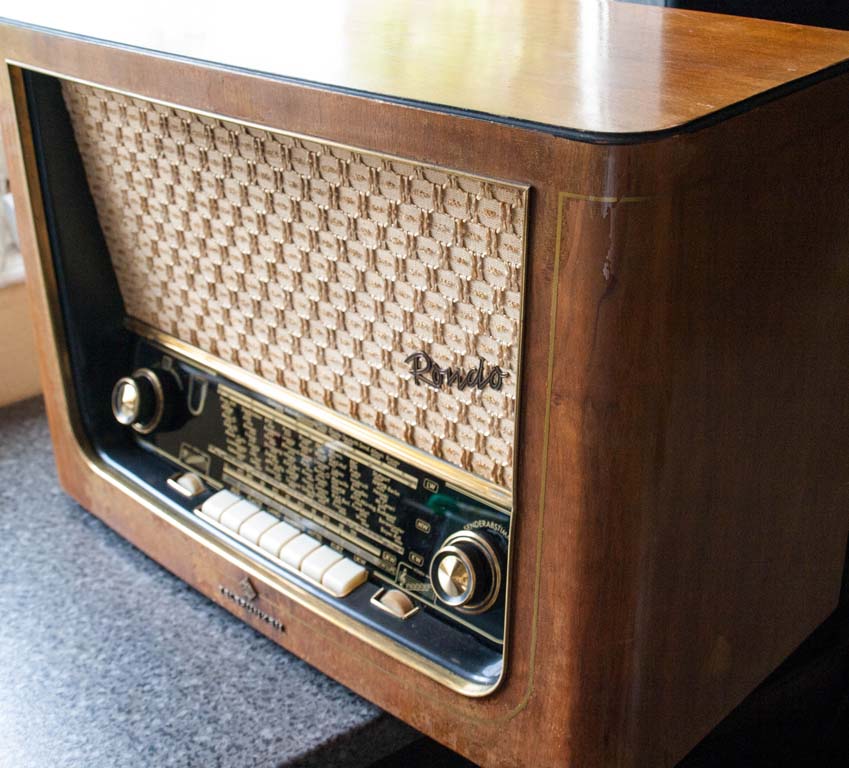

Komischerweise ist an diesem Radio die Oberseite am wenigsten verschlissen. Das Messing wurde auch schon mal leicht poliert.

Telefunken Rondo 55

Telefunken Rondo 55

Der Schallwandstoff ist auch noch ganz gut erhalten. Was wieder „Gefummel“ wird, ist das Auftragen des goldenen Zierstreifens auf dem Gehäuse.
Habe kurzerhand das Chassis ausgebaut und auf meinen Reparaturständer geschraubt. Der erste Blick unters Chassis zeigt, dass schon einige Papierkondensatoren durch neuere Styroflex ersetzt wurden. Das Formieren des Netzelkos brachte keinen Erfolg, der Kapazität ist niedrig und der Leckstrom hoch, also raus damit. Habe einen neuen eingebaut, den ich natürlich auch vorher formiert habe, um ihn aus seinem WinterLagerschlaf zu „wecken“.

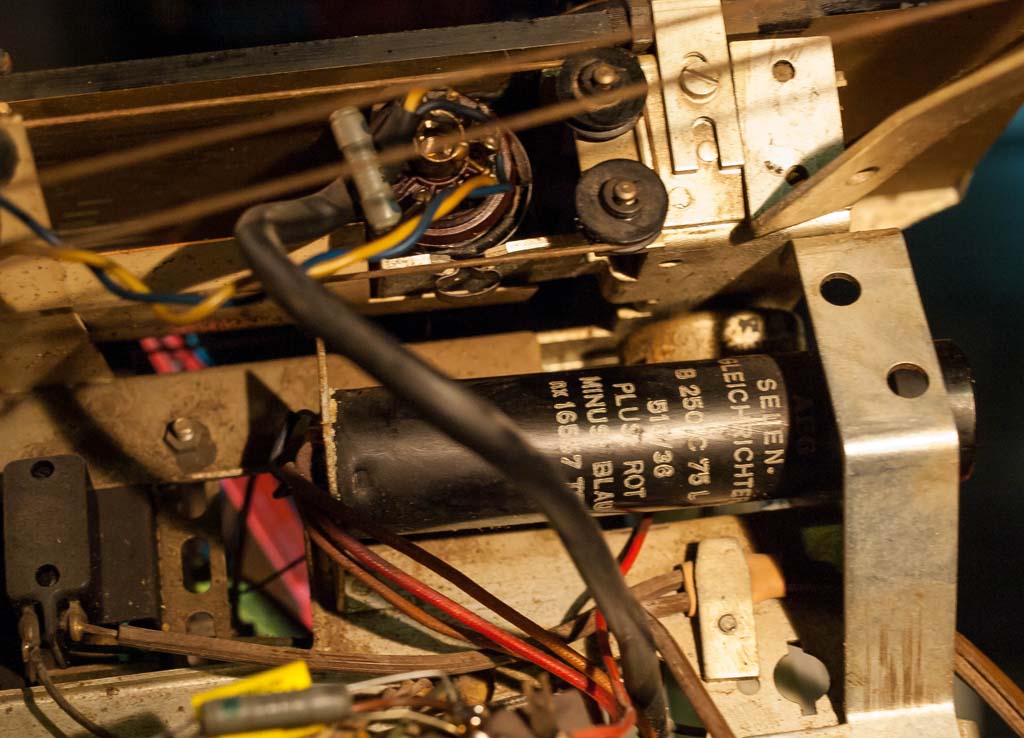

Das Rondo hat den Selengleichrichter liegend auf der Oberseite montiert:

Telefunken Rondo 55

der liegende Gleichrichter

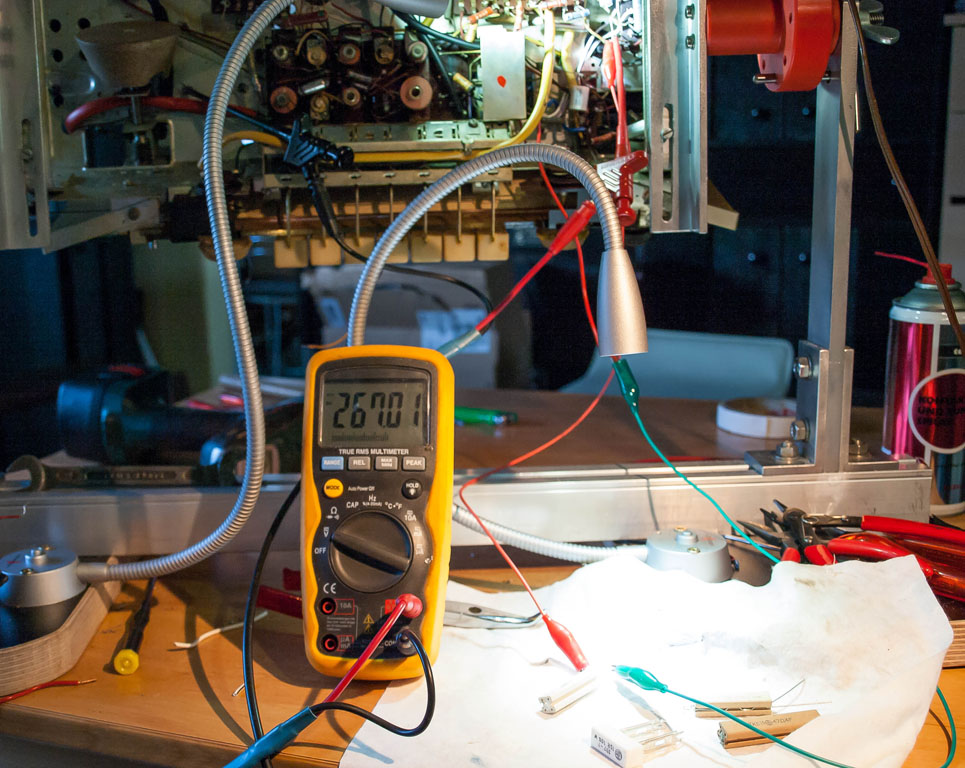

Nach nur 3 Minuten wird er sehr heiß. Messungen ergaben, dass selbst wenn ich hinter Gleichrichter alles abhänge, nur um die 200 V ankommen, obwohl der Trafo 230 V liefert. Laut Schaltplan sollten es aber 267 V sein! Ich staune, dass das Rondo trotz der bescheidenen 200 V so gut spielt 😮

Telefunken Rondo 55

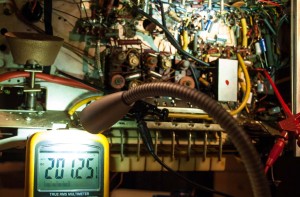

eigentlich sollten es 263V sein!

Das bedeutet, dass auch der Gleichrichter gewechselt werden muss. Der hat sich vermutlich genauso kaputt gestanden, wie der Netzelko. Dann werde ich auch gleich die Netzanpassung an unsere 230V durchführen und dazu das Radio auf 240V umstellen. Bei 240V-Auswahl am Einstellrad auf der Rückseite des Radios stellt sich bei 230V Netzspannung eine gute Heizspannung ein: 6,2Volt.

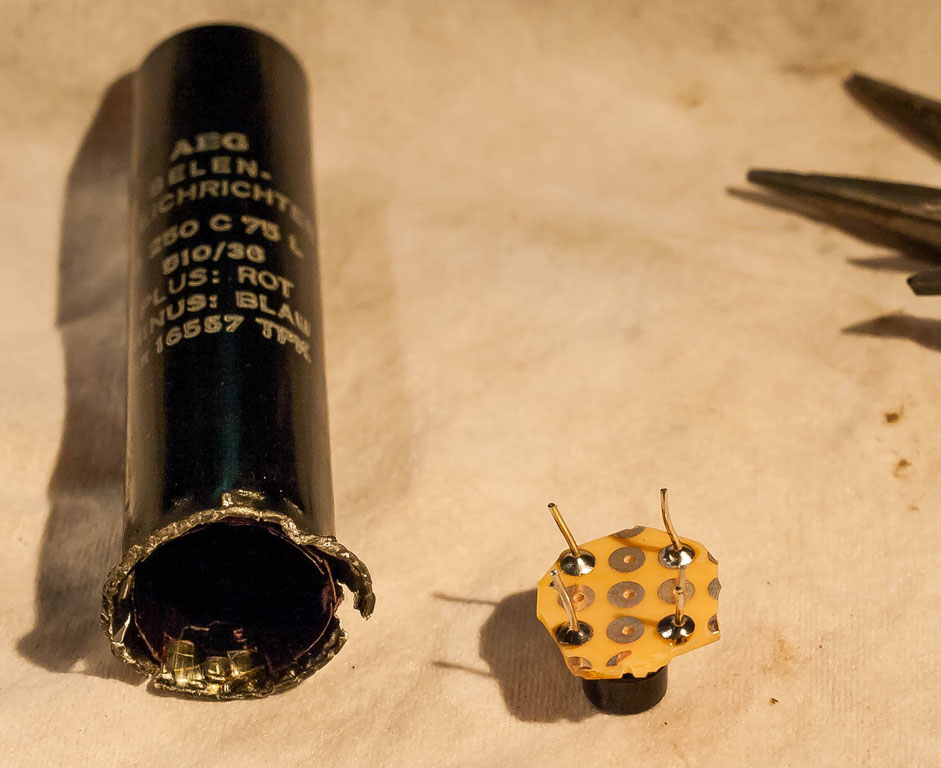

Also raus mit dem alten Gleichrichter! Ich habe den alten entkernt und den neuen Brückengleichrichter auf eine kleine runde Platine gelötet und auf der Rückseite Lötösen gebogen, um die Kabel fest anlöten zu können. Dabei habe ich auf die Farbbezeichnungen auf dem Originalgleichrichter geachtet und natürlich beibehalten.

Telefunken Rondo 55

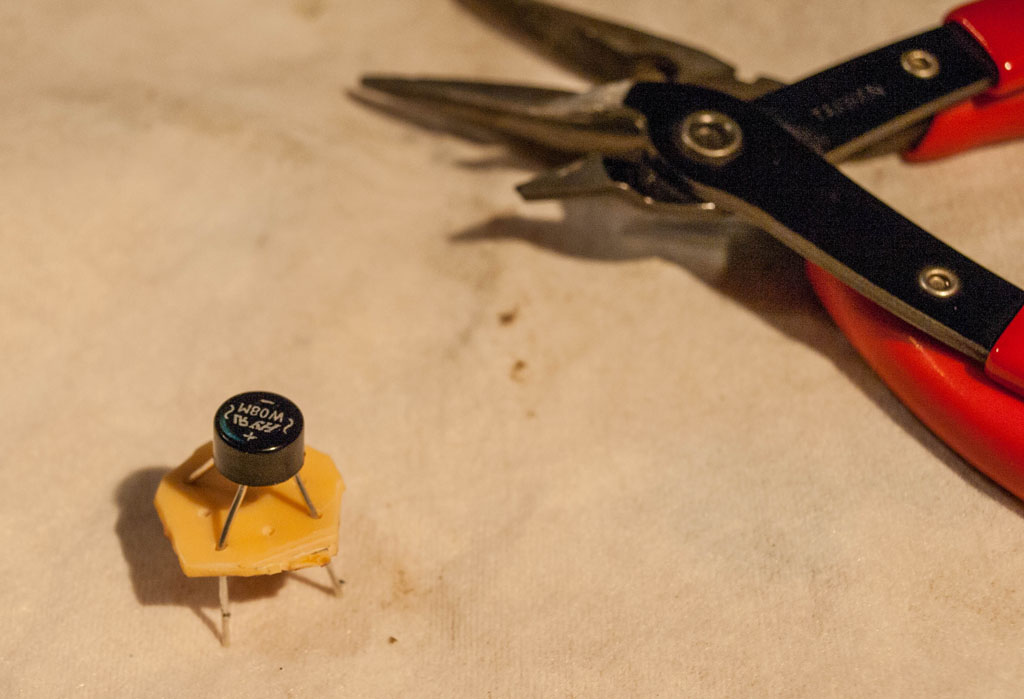

der neue Brückengleichrichter B380C1500

Telefunken Rondo 55

…werden zu Lötösen umgebogen…

Telefunken Rondo 55

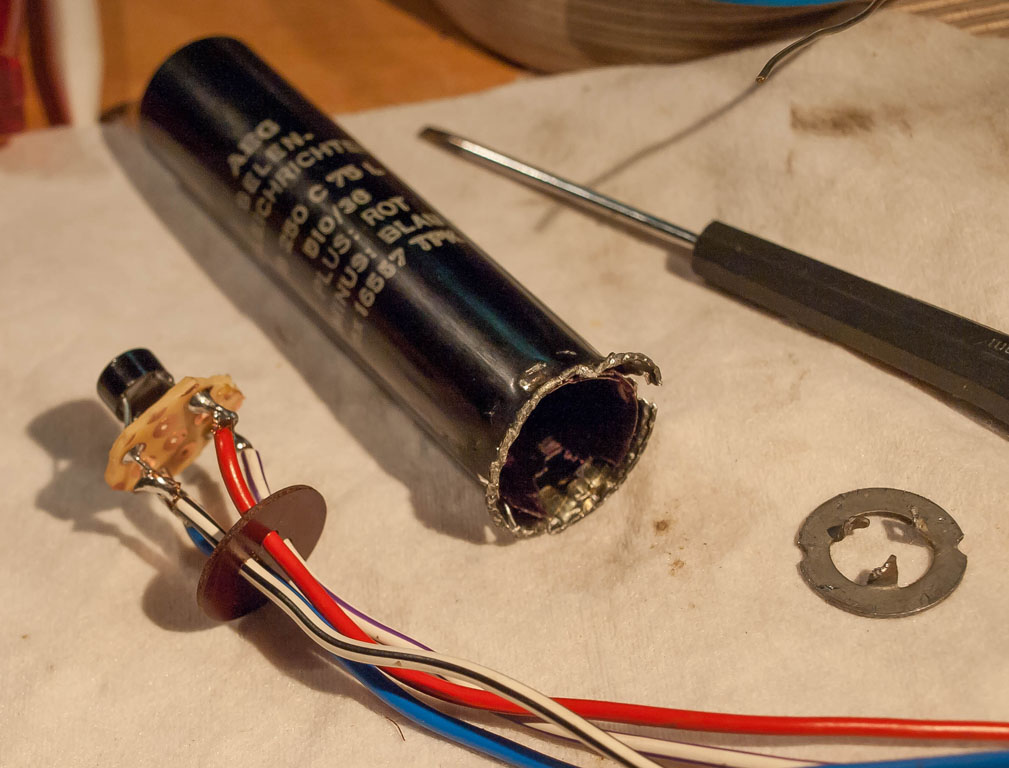

…und die Kabel angelötet…

Dann hab ich alles isoliert und die Platine in das Gleichrichtergehäuse gedrückt und den Zwischenraum zwischen Bodenplatte und Platine mit der Heißklebepistole ausgespritzt. Nun kann die Anpassung an die geforderten 267 Volt hinter Gleichrichter vorgenommen werden. Da ist probieren angesagt, bis man den richtigen Hochlastwiderstand gefunden hat (mind. 5 Watt).

Telefunken Rondo 55

…probieren geht über studieren…

Telefunken Rondo 55

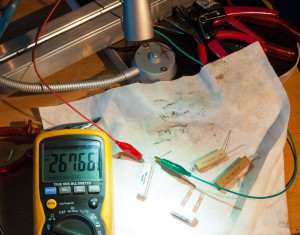

Klasse! Bei 150 Ohm Sollspannung bei 230 V Eingang erreicht!

Bei diesem Modell sind sämtlichen Lötbrücken so dünn beschaffen, dass beim Auslöten der Baueteile ein vorsichtiges Ziehen trotzdem zum Abbrechen der Lötösen führen kann:-(
Des weiteren wunderte ich mich, dass die EM80 nicht öffnete, sieht sie doch noch so frisch aus. Der Fehler lag am 500 kOhm-Widerstand, der direkt an der EM80 gelötet ist. Der war leider hochohmig geworden und bremste daher den schönen grünen Fächer aus.
Lackiert habe ich das Radio in 4 Schichten, leider nur mit einer Farbrolle. Hierzu heize ich die Farbe im heißen Wasser und das Badezimmer an, meine Lackierkabine. Zwischen jedem Lackierschritt wird das Radio komplett mit 800er Schmirgel wieder angeschliffen.

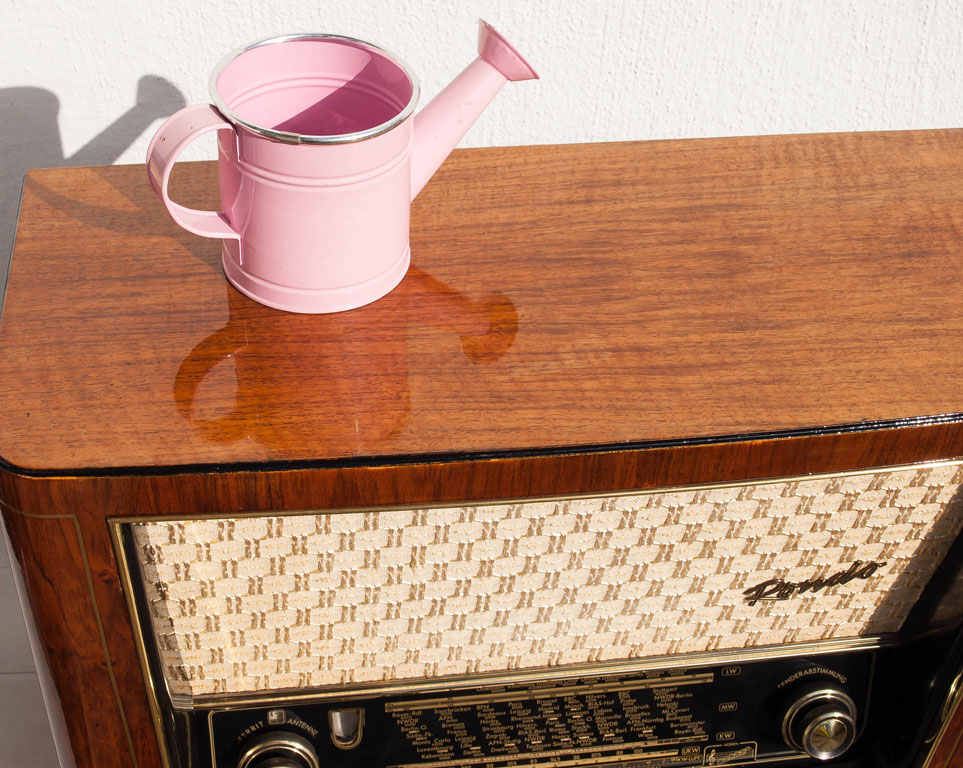

Nur noch ein paar Tage aushärten lassen und dann wird es noch mit Hartwachs poliert und versiegelt.

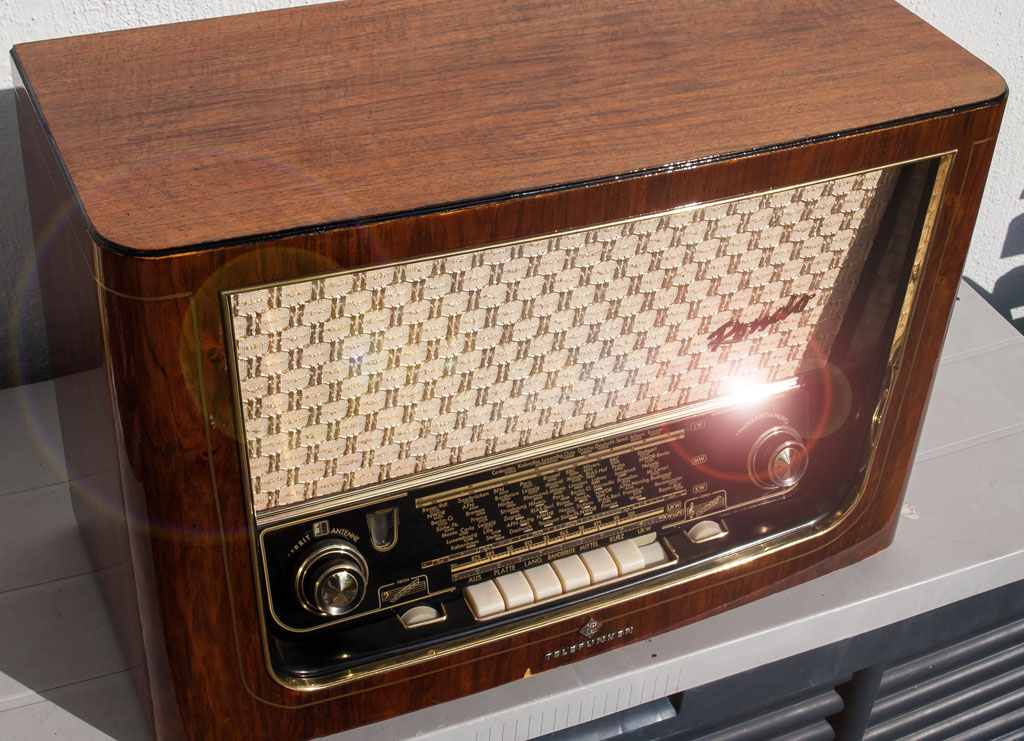

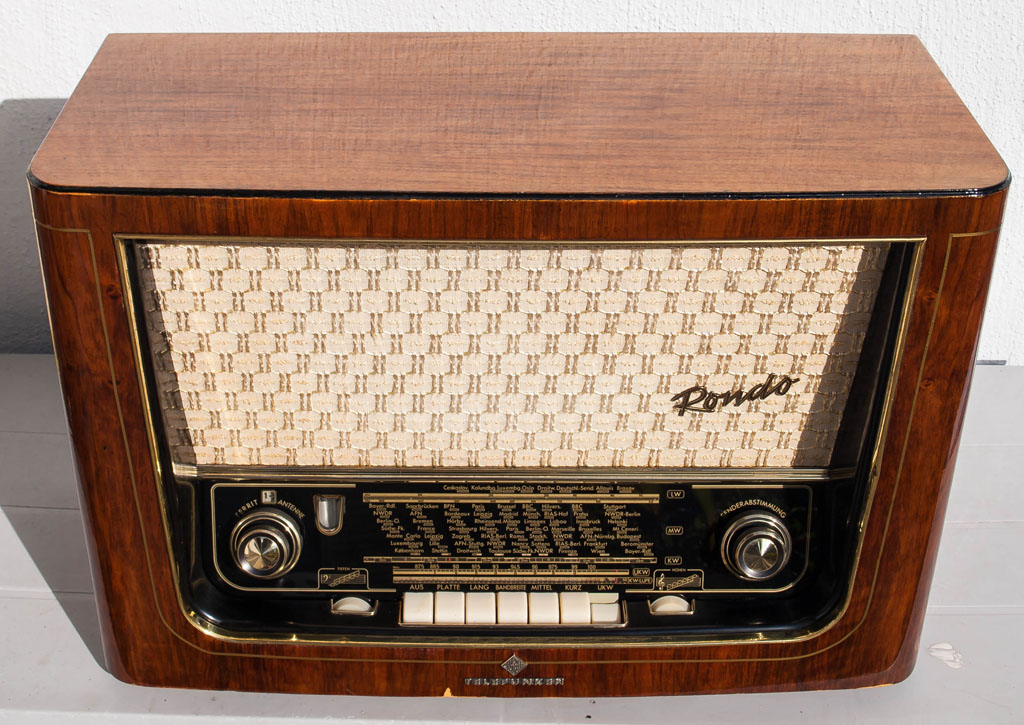

Nun gab es gestern ein paar Strahlen Sonne, die ich zum Fotoshooting genutzt habe:

Telefunken Rondo 55

Telefunken Rondo 55

Telefunken Rondo 55

Telefunken Rondo 55

Telefunken Rondo 55

Telefunken Rondo 55

Telefunken Rondo 55

Telefunken Rondo 55

Die Zierleiste um das Radio habe ich vor dem Lackieren geklebt.
Diesmal gab es zur Feier der Fertigstellung Espresso und guten alten Jazz vom „Golden Gate Quartet“.

Telefunken Rondo 55

Telefunken Rondo 55

Die Eingeweihten wissen, warum jemand bei Rondo auch an Kaffee denkt:-)

Telefunken Rondo 55

Telefunken Rondo 55

Den Vorwiderstand habe ich extern vom Gleichrichter auf das Chassis geschraubt, da er doch ziemlich heiß wird, wenn er die Spannung „verbrät“. So kann er seine Hitze etwas besser abgeben und beim nächsten Mal messe ich auch die Temperatur. Auf jeden Fall wurde er so warm, dass man ihn ohne Aua nicht mehr festhalten kann.
Der Elektrostat war auch hinüber, die Folie war zerbröselt und hatte keine Beschichtung mehr. Da habe ich die Akkustik getestet und mich für den Piezo-Hochtöner entschieden und eingebaut.
Tja, was ich hätte besser machen können, ist natürlich die Schramme an der Vorderseite im Furnier richtig kaschieren. Die verbeulte Zierleiste vorn habe ich auch nicht mehr richtig Ausbeulen können. Am Trafo habe ich auch alle Schrauben nachgezogen, trotzdem konnte das mechanische Brummen nicht ganz abgestellt werden.

Technische Daten:
6 Röhren: ECC85, ECH81, EF89, EABC80, EM80, EL84
8 AM-Kreise + 9 FM-Kreise
2 Lautsprecher, 4 W
Gehäuseabmessungen (BHT) 590 x 395 x 276 mm
Gewicht 11.6 kg
Originalpreis 349.- DM

Der originale Schaltplan hochauflösend als pdf-Download hier!
