Mit der Bitte dieses Radio zu reparieren, steht nun dieses LL Minerva FM-AM 561 in meiner bescheidenen Werkstatt. Aus dem Hause Linnet & Laursen in Dänemark stammt dieses Schmuckstück mit seinem außergewöhnlichem Design. Ungewöhnlich die externe Skalenscheibe und die geschwungene Form des Gehäuses.

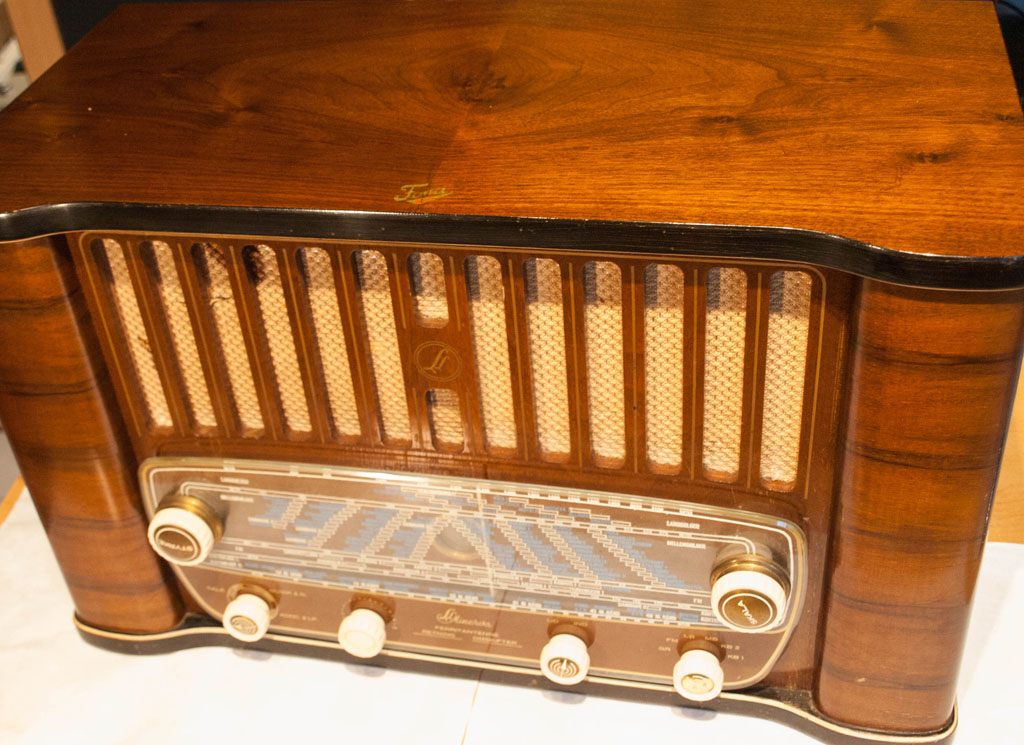

LL Minerva FM-AM 561

LL Minerva FM-AM 561

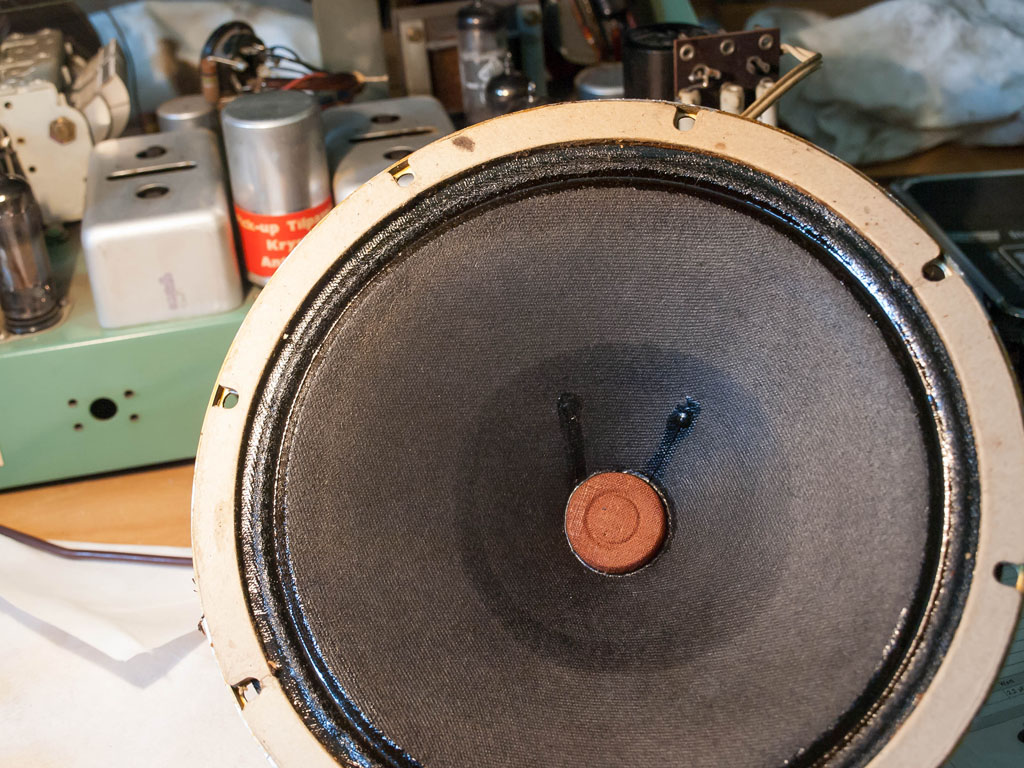

Eigentlich ganz gut erhalten, wäre da nicht der schadhafte Stoff der Schallwand. Mal sehen, was da los ist.

eine tolle Form

LL Minerva FM-AM 561

Vieles an diesem Minerva ist ungewöhnlich: die Form, die Skalenscheibe, die Chassisfarbe und selbst die Antennenstecker scheinen eine Eigenentwicklung zu sein.

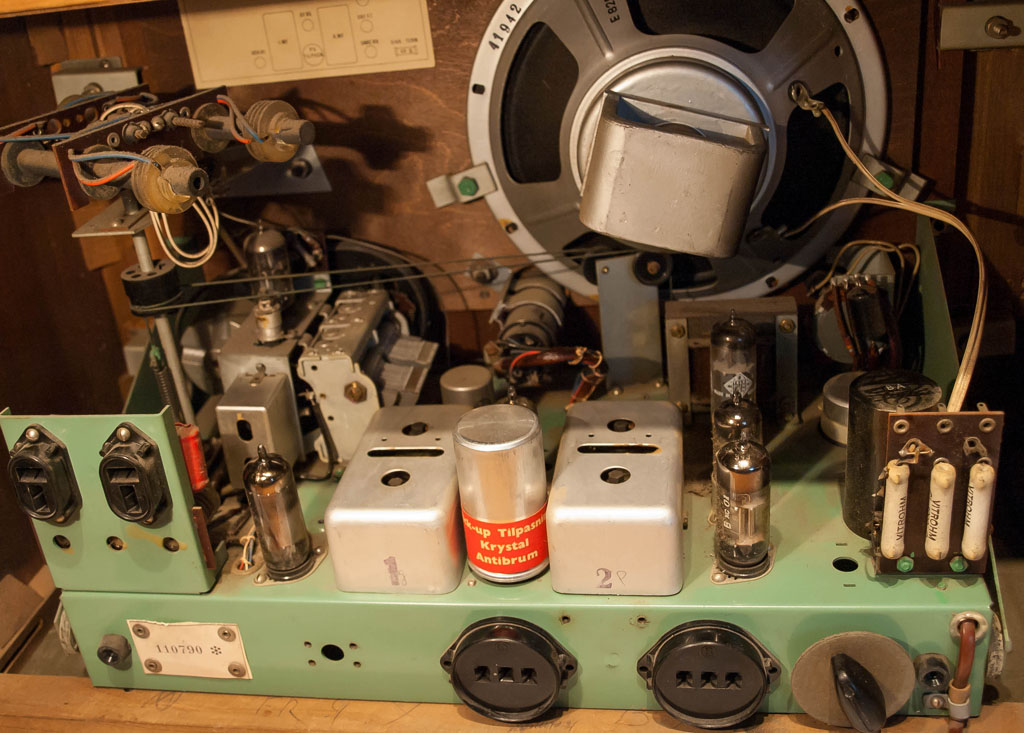

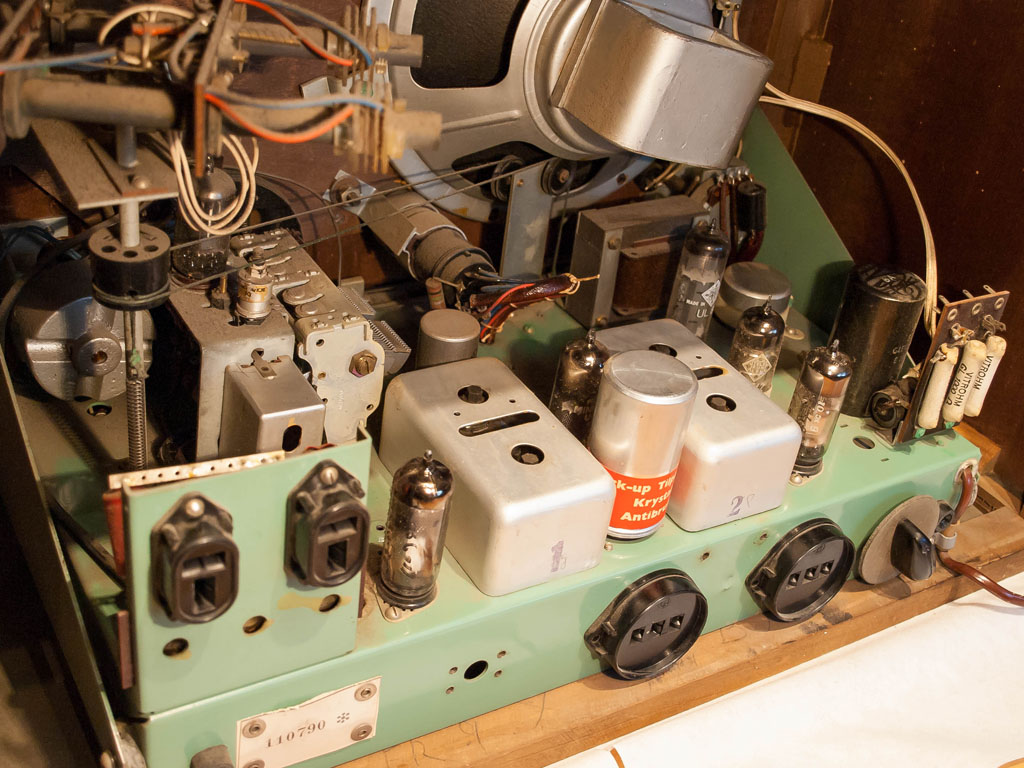

Chassis vom Minerva 561

Chassis vom Minerva 561

LL Minerva FM-AM 561

LL Minerva FM-AM 561

Das Gerät besitzt keinen Netztrafo, ist also ein Allströmer mit U-Röhren, es verspricht damit etwas heiter und vor allem anders bei der Überholung zu werden, da sich hier die Vorgehensweise gegenüber „normalen“ Radios mit Netztrafo sehr unterscheidet.

LL Minerva FM-AM 561

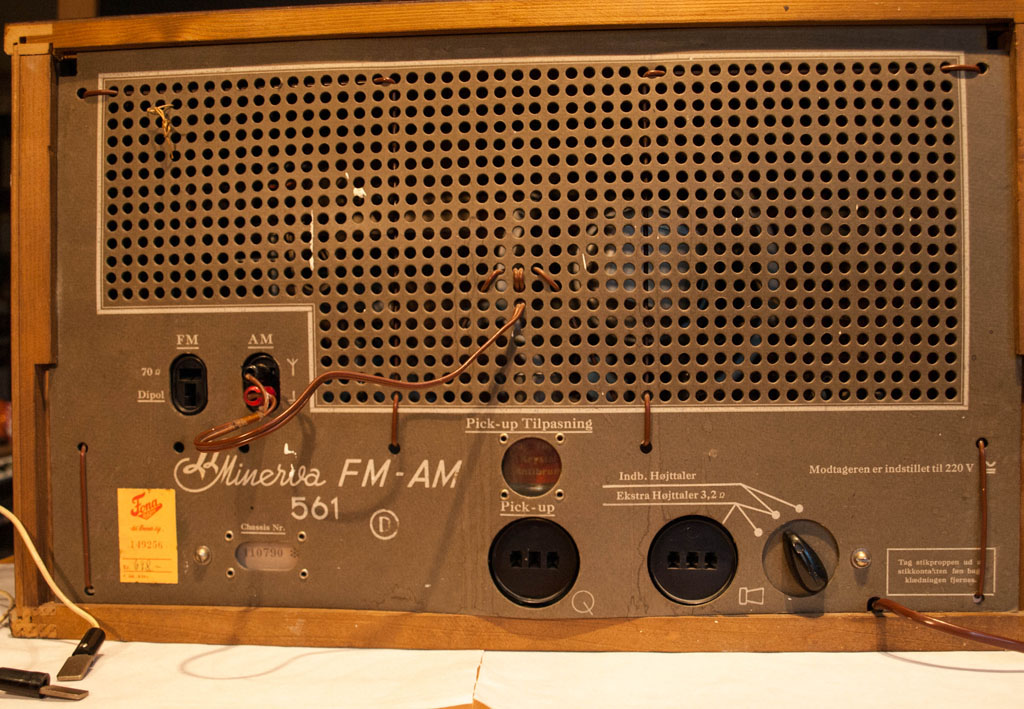

die Rückwand

Bevor es hier zur technischen Sache geht, stelle ich die Firma Linnet & Laursen (LL) etwas nächer vor:

Linnet & Laursen, LL, ein dänischer Radio- und Fernsehhersteller von 1946 – 1965 unter dem Namen LL, wurde für seine Qualitätsprodukte und schönen Schränke bekannt. Die beiden Gründer, Radio-Ingenieur Harald Linnet (1901-1986) und Hauptbuchhalter Valdemar Hofman Laursen (1907-1987), der seinen Namen der Gesellschaft gab, arbeiteten seit den 20er Jahren bei Bang & Olufsen und entschieden sich nach einem Studium in den USA, sich durch einen Firmengründung selbstständig zu machen.
Ihre Fabrik entstand zuerst in Valby, zog aber im Jahr 1953 nach Vanloese. Im Jahr 1947 entstanden die ersten LL Radios „Capella“ und „Kardinal“. Spätere Produkte waren u.a. Primas (die FM-Version hatte nicht weniger als 21 Röhren!), Apollo, Piccolo, Piccolet und Monark. Im Jahre 1952 brachte LL sein erstes Fernsehgerät auf den Markt.
Der große Verkaufserfolg führte zu einem Bedarf an mehr Platz, und daher zog die Fabrik mit ihren 700 Mitarbeitern von 1959 bis 1960 nach Rødovre. Meinungsverschiedenheiten im Management und die hohen Preise aufgrund der hohen Qualität und der anhaltenden Konkurrenz von Bang & Olufsen führte 1965 zu eine Schließung der Fabrik. In seinen 19 Firmenjahren erreichte die Herstellung ca.. 150.000 Funkempfänger und eine ähnliche Anzahl von Fernsehgeräten.
Eine breite Palette von LL-Geräte können im Radiomuseum in Ringsted besichtigt werden.

Hier zwei Videos aus der Firmenchronik:

LL – Firmenchronik Teil 1

LL – Firmenchronik Teil 2

Bei diesem Modell ist das Chassis nur an der Vorderseite befestigt, nach dem Abschrauben kann man es samt Skale & Schallwand nach hinten herausziehen.

Minerva FM-AM 561

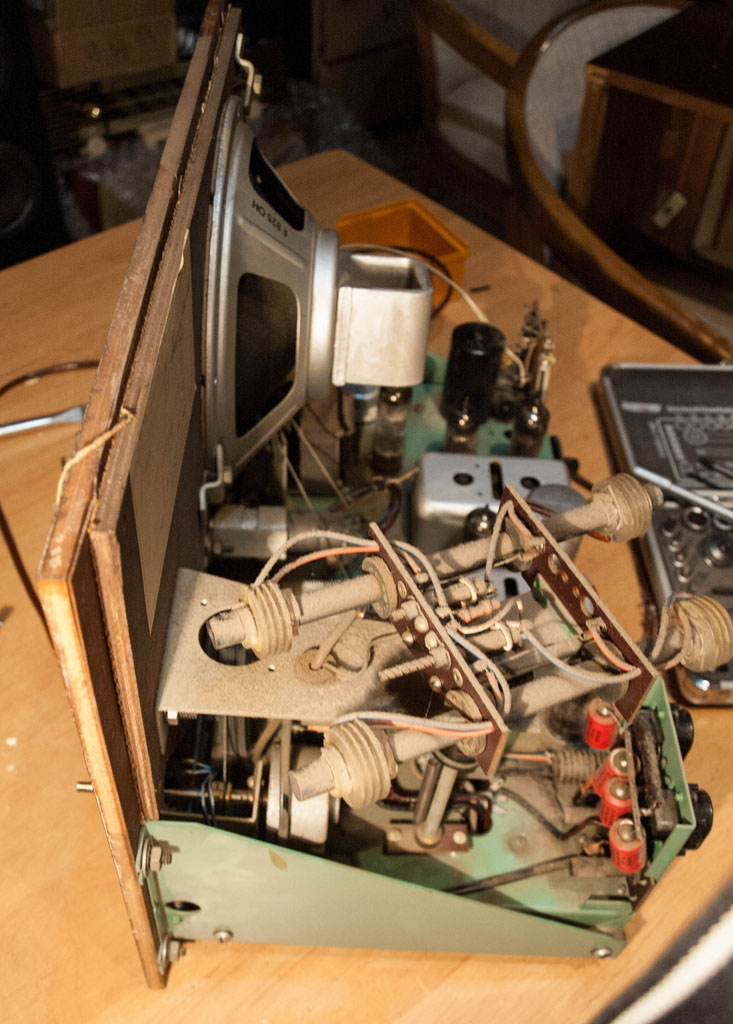

Chassis mit Schallwand

Nun muss man die Bedienknöpfe abschrauben, um die Skale zu entfernen. Bei den kleineren Knöpfen befindet sich wie gewohnt eine Madenschraube zur Befestigung. Bei den beiden großen Knöpfen muss man sie vorsichtig nach vorne hebeln, da sie nur von Klemmen bzw. Federblechstreifen auf den Achsen gehalten werden.

Minerva FM-AM 561

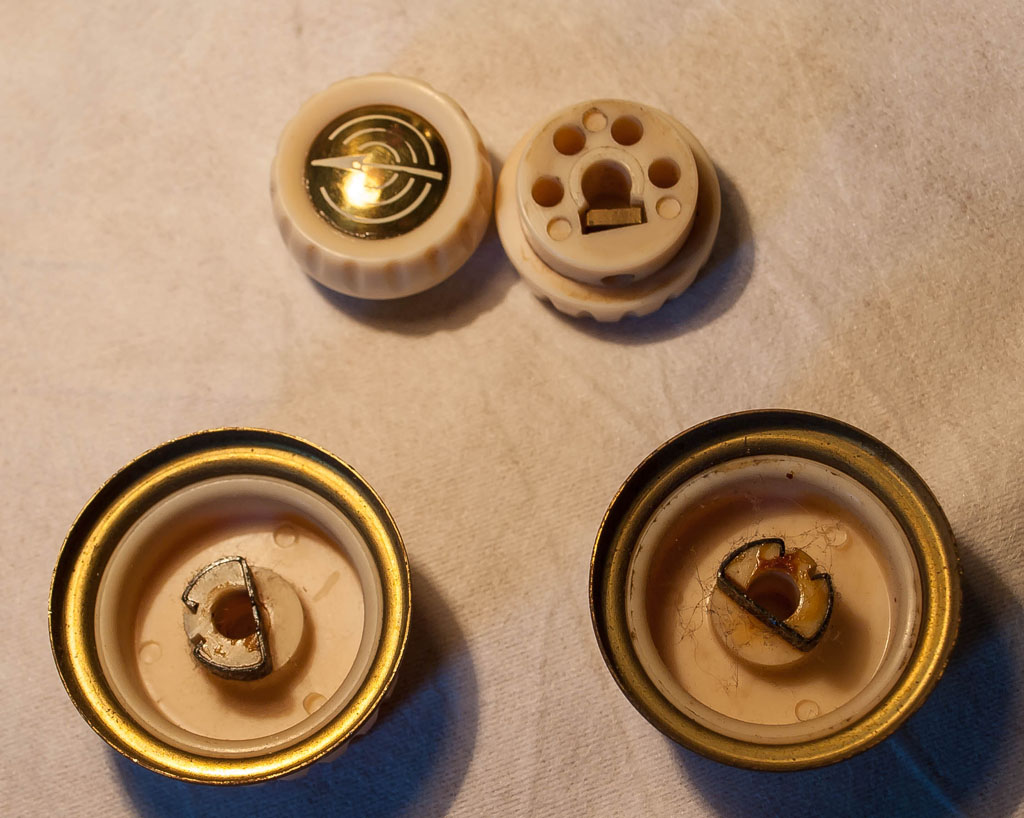

Bedienknöpfe

Sind die Knöpfe entfernt, gelangt man zu den Haltern der Skalenscheibe, in denen sitzt auch die Skalenbeleuchtung. Schraubt man diese Halter ab, kann man die Skale abnehmen.

Minerva FM-AM 561

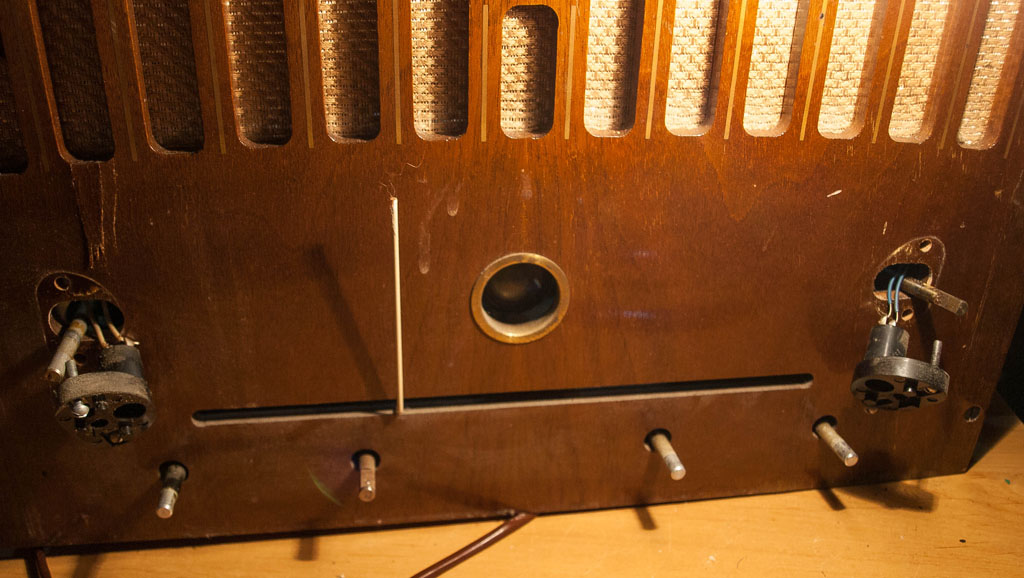

Hinter dem Skalenglas

Nun den Zeiger, der auf einer Achse montiert ist und im Schlittenprinzip gezogen wird, abschrauben und die Schrauben zum Chassis lösen, dann kann man die Schallwand entfernen.

Minerva FM-AM 561

Der sieht ja wie neu aus!

Minerva FM-AM 561

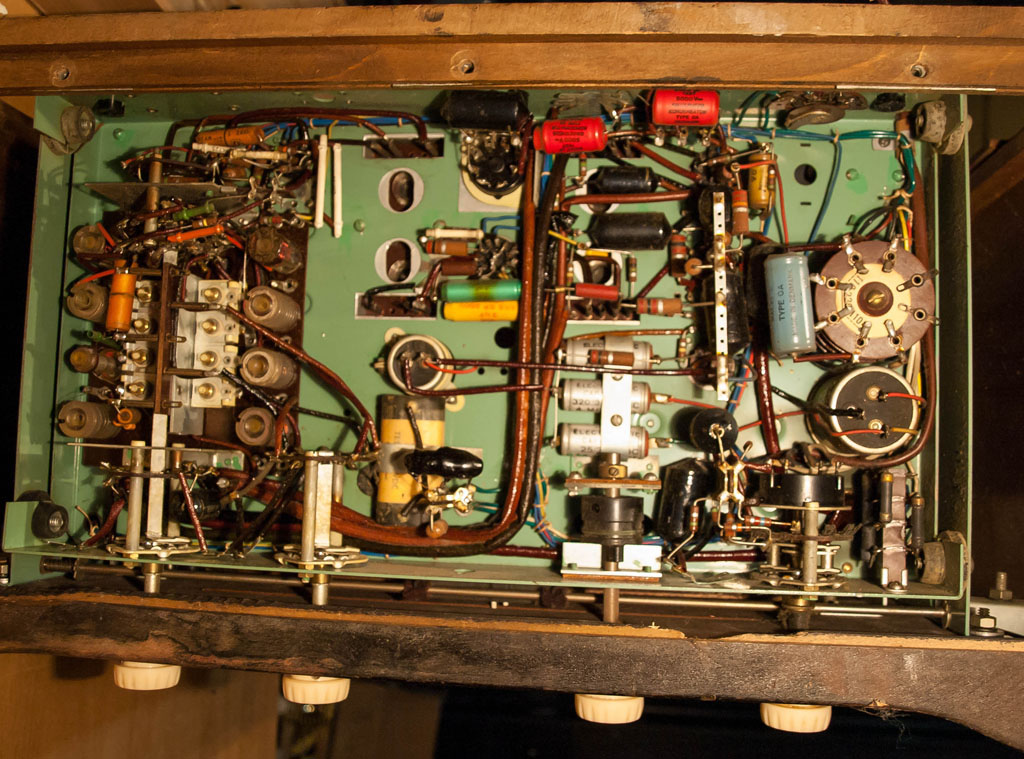

Chassis von unten

Technische Daten:

Produktionsjahr: 1955/56
7Röhren: UCH81, UF80, UM4, UABC80, UAF42, UCC85, UL84

Und hier gibt es den Schaltplan als pdf-Download.
