Doku über Reparatur und Aufbereitung

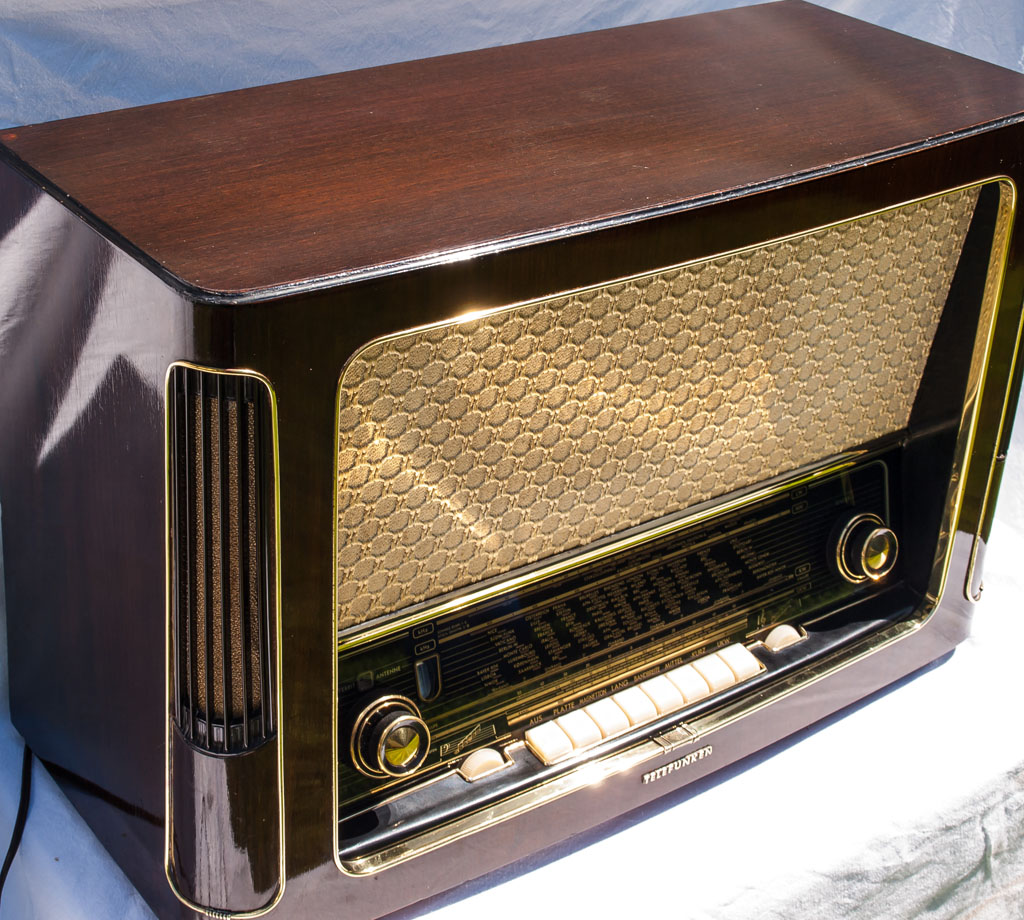

Wieder einmal bekam ich von Josef aus Brühl ein Angebot, das ich nicht abschlagen konnte: ein Telefunken Concertino 6 für nur 20.- in einem sehr guten Zustand. Der originale Lack ist noch ganz gut in Schuss, nur spielt er sehr leise, was aber sicherlich kein großes Problem ist, diesen kleinen Mangel zu beseitigen.

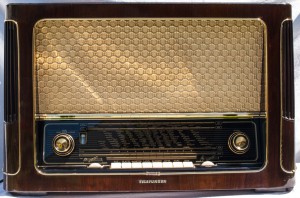

Telefunken Concertino 6

Glanz des originalen Lackes

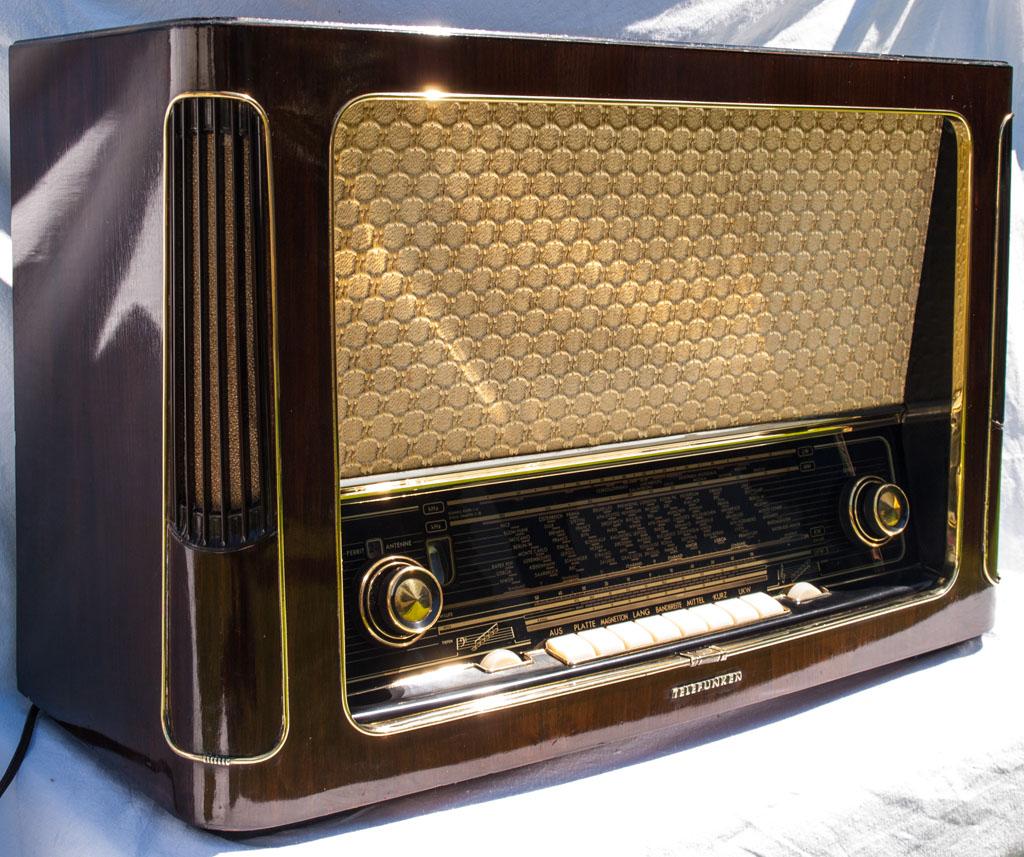

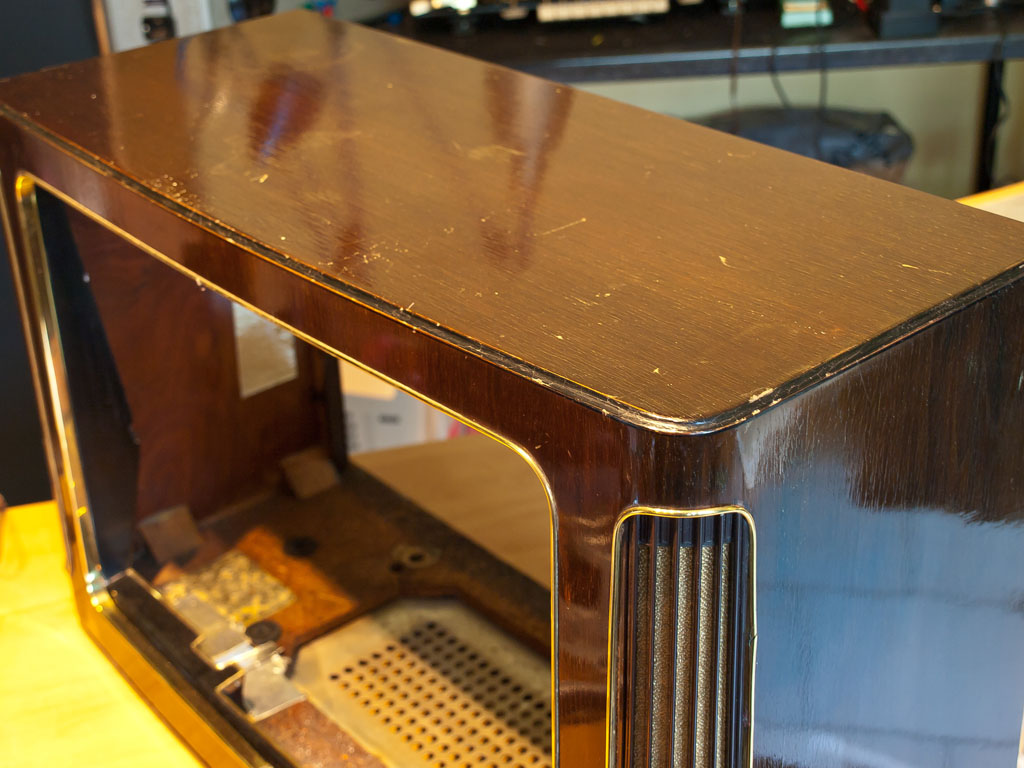

Leider habe ich mit der Demontage direkt begonnen, ohne ein paar Fotos vorher zu machen. Das tolle 50er Jahre Design gefällt mir an diesem Gerät ganz besonders: die seitlichen Öffnungen und Gitter für die Hochtöner.

Telefunken Concertino 6

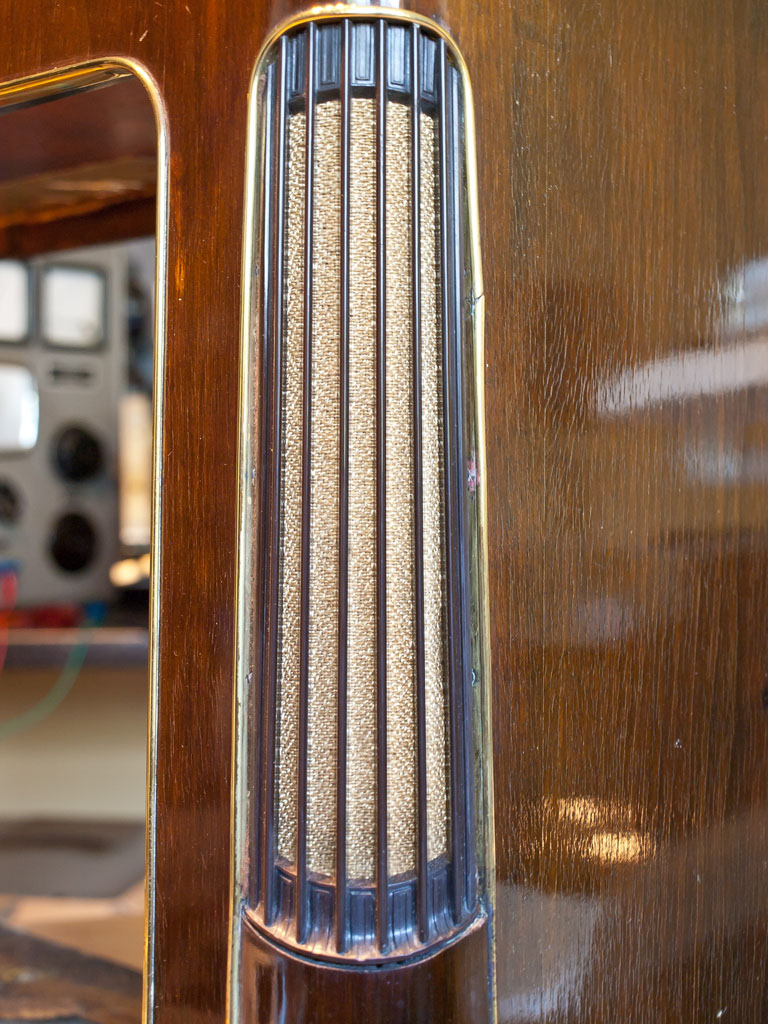

Gitter im Gehäuse für die Hochtöner

Nur der Stoff der Schallwand macht mir ein wenig Sorgen, er ist stark vergilbt und besitzt einige unschöne Flecken. Ich hoffe, dass er mit Waschen + Bleichen wieder schön wird.

Telefunken Concertino 6

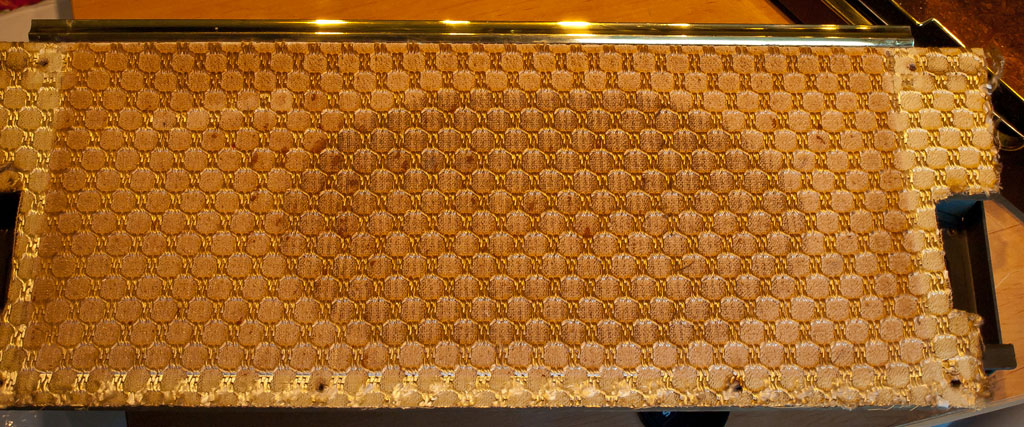

leider mit Gilb & Flecken

Auf Grund der schräg seitlich angeordneten Hochtöner befinden sich die Papphalterungen direkt an der Schallwand.

Telefunken Concertino 6

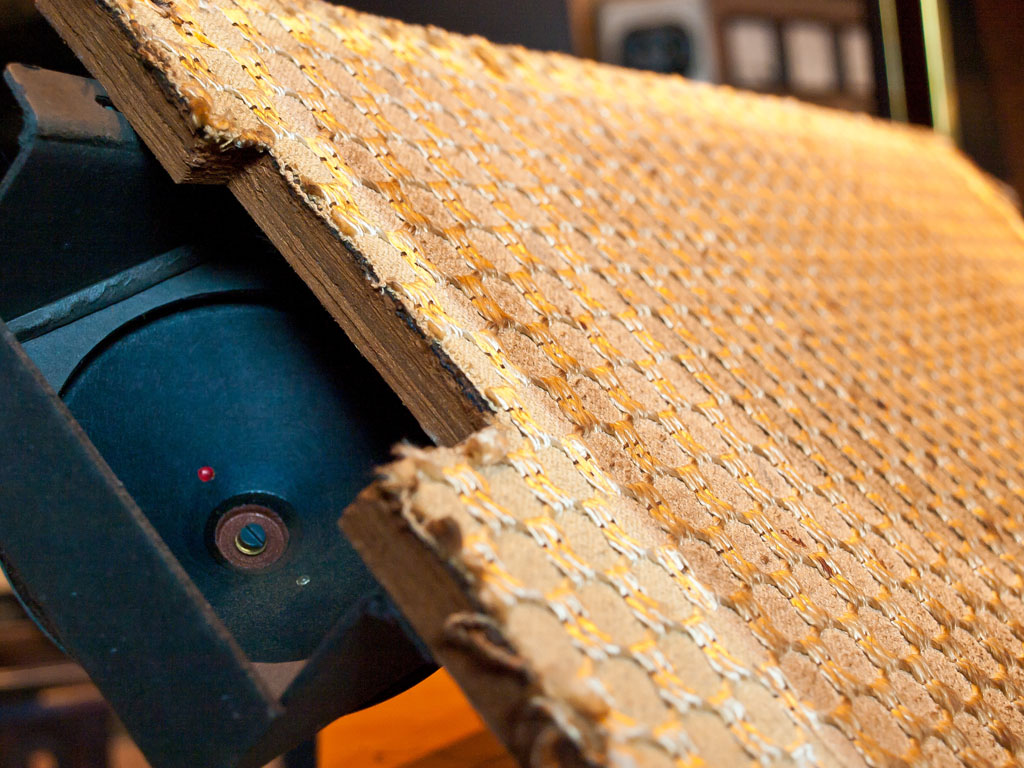

Halterungen der HT direkt an der Schallwand

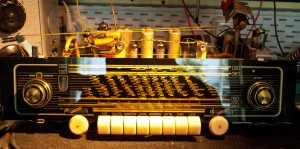

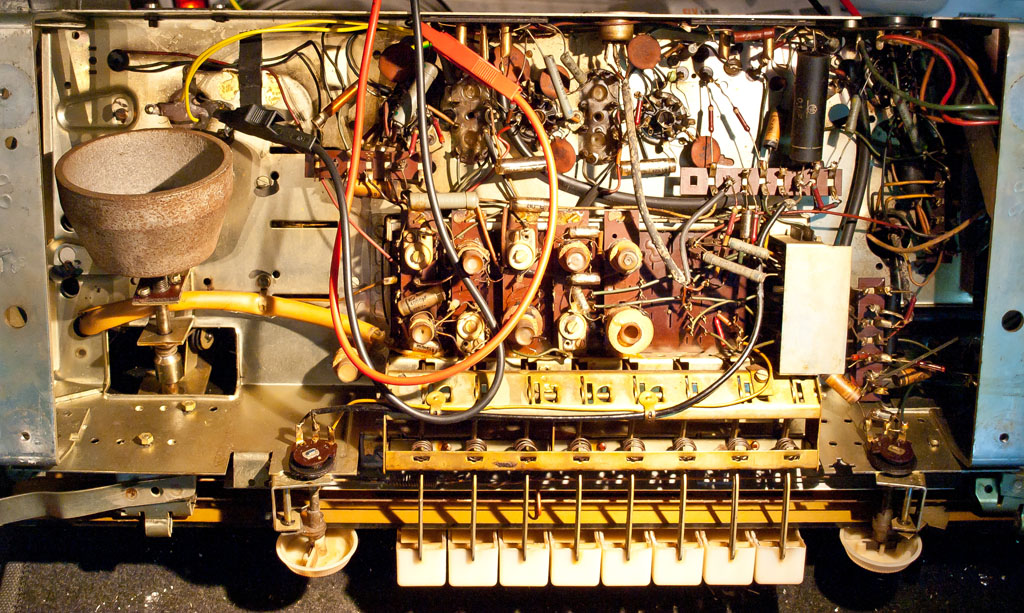

Hier die Ansicht des Chassis, alles wurde schon von meinem Vorbesitzer einmal gereinigt,

Telefunken Concertino 6

Telefunken Concertino 6

Vielleicht gelingt es mir eines Tages, den großen Bruder davon zu ergattern, den Telefunken Opus 6. Bis dahin werde ich meine Freude halt an diesem Concertino haben. Er besitzt nur die einfache EL84-Endstufe und auch nur 3 Lautsprecher.

Telefunken Concertino 6

das Chassis hat der Vorbesitzer schon gereinigt

Die obligatorische Kondensatorkur und auch das Formieren wird dem Gerät sicher gut tun.

Telefunken Concertino 6

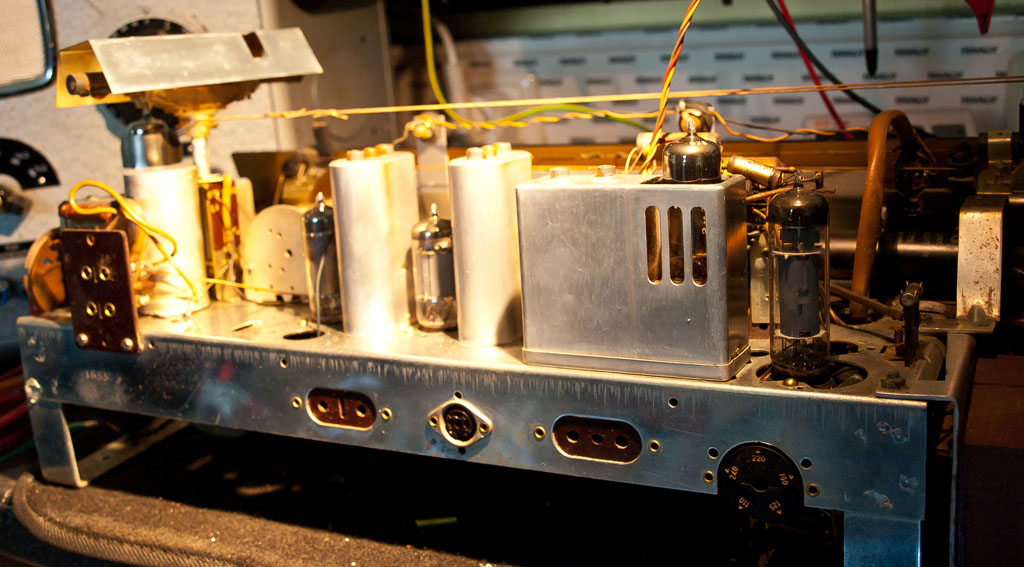

Blick unters Chassis

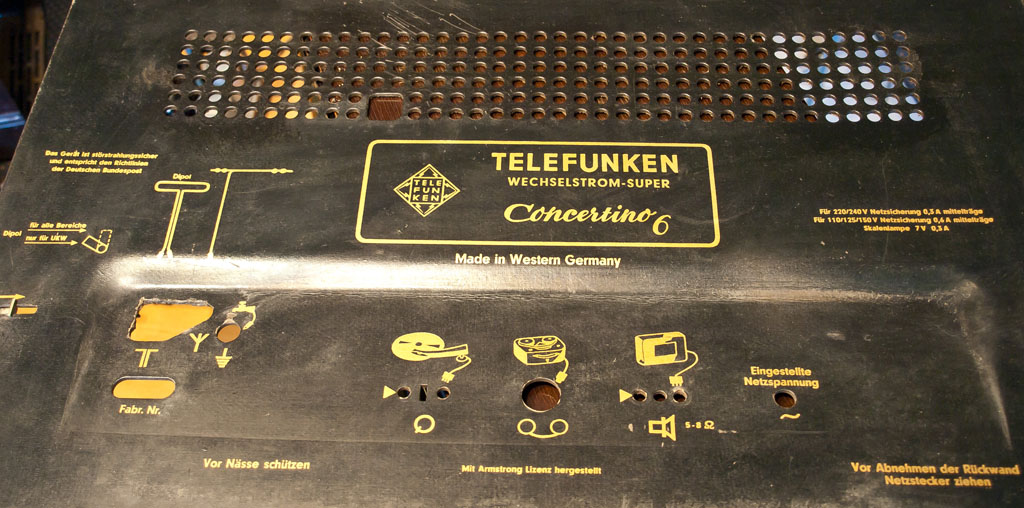

Auch die Rückwand kann sich sehen lassen:

Telefunken Concertino 6

die Rückwand vom Telefunken Concertino 6

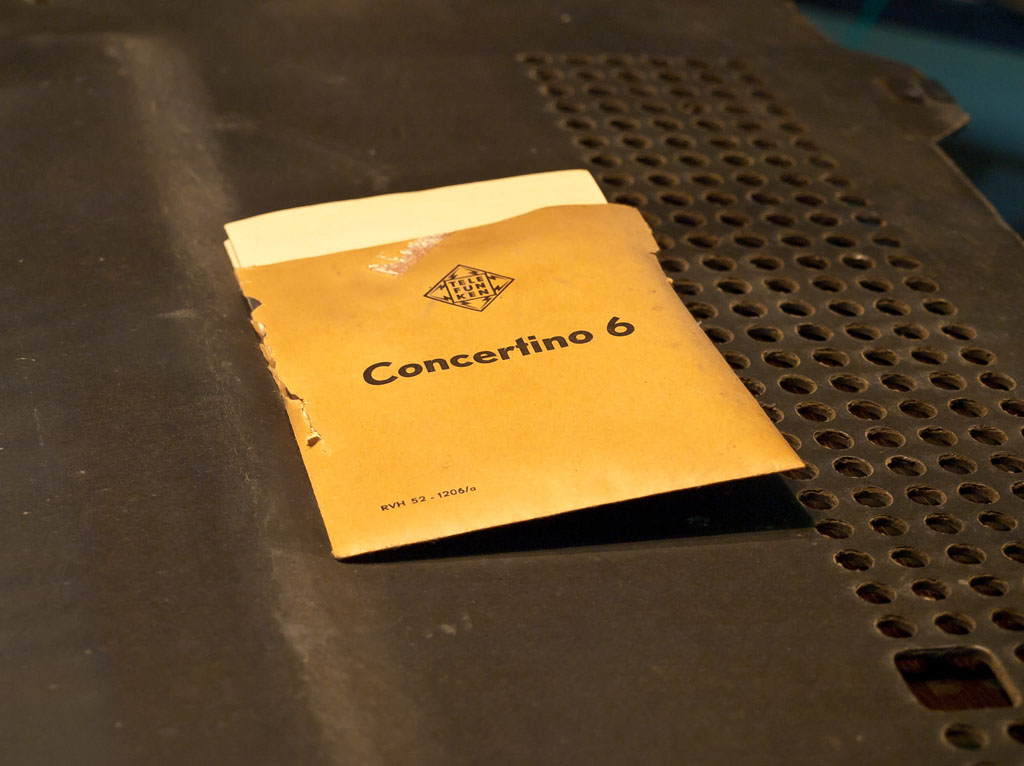

Und auf der Rückseite der Rückwand (also innen, hehe) befindet sich ein Tütchen, in dem der originale Schaltplan verborgen ist.

Telefunken Concertino 6

Schaltplan-Tütchen „Concertino 6“

Selbstverständlich habe ich diesen Schaltplan direkt auf meinen Scanner gelegt, damit der geneigte bastel-radio.de-Blogleser sich den auch gleich downloaden kann. Er ist unten auf dieser Seite als PDF verfügbar.
Leider ist nur das Telefunken-Logo vorhanden, der Concertino-Schriftzug von der Schallwand fehlt leider.

Telefunken Concertino 6

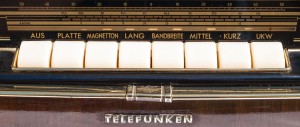

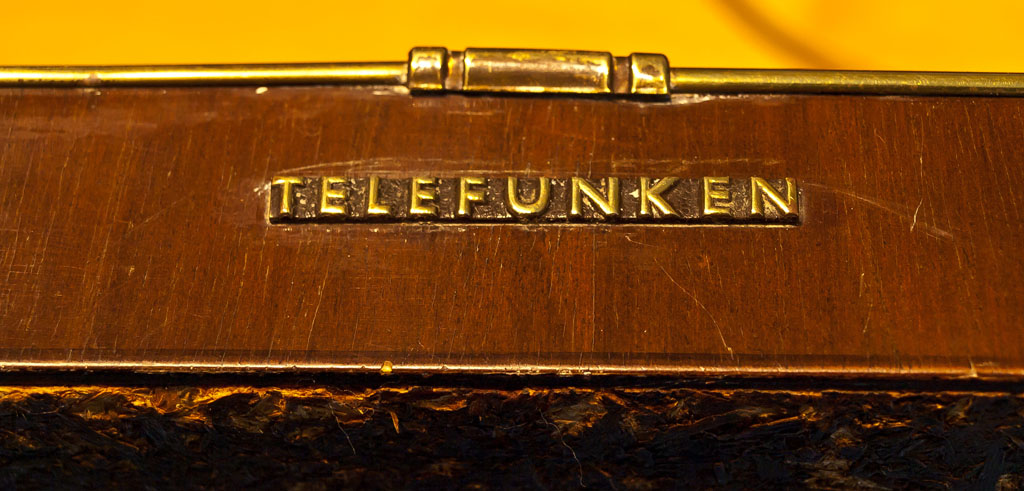

Telefunken-Logo

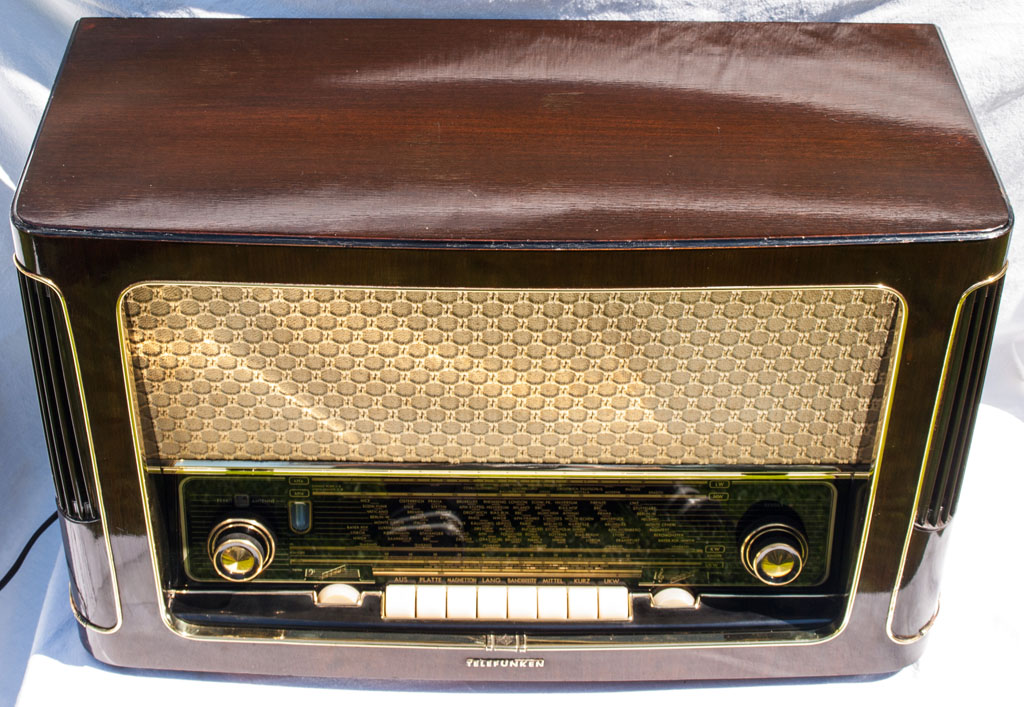

Am 17.06.2012 war es soweit, ich habe noch einige Kondensatoren getauscht und dann wieder alles zusammengebaut. Das Gehäuse und das Messing habe ich poliert und das schöne Wetter genutzt, um ein paar Fotos vom Concertino im Garten zu machen.

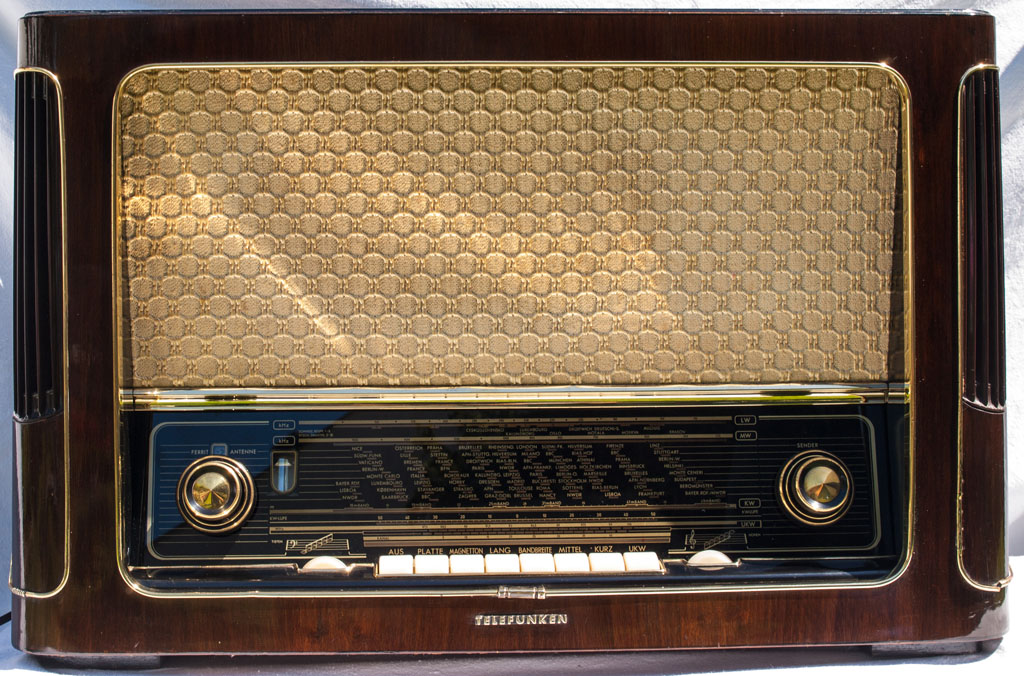

Telefunken Concertino 6

„Concertino in der Sonne“

Telefunken Concertino 6

der originale Lack am Telefunken Concertino 6

Telefunken Concertino 6

Reflektionen der Sonnenstrahlen

Telefunken Concertino 6

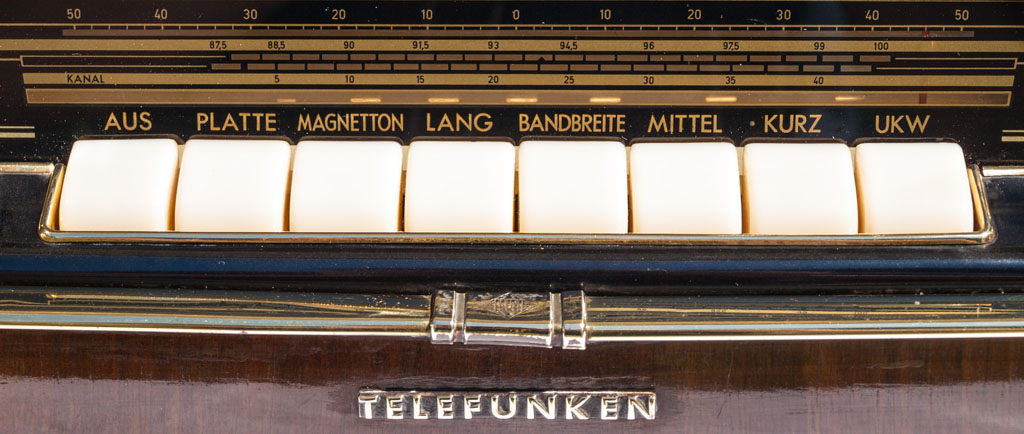

ich denke, es ist ganz gut geworden

Telefunken Concertino 6

schöne Optik

Telefunken Concertino 6

die EM80 ist auch noch ganz fit

Technische Daten:

Produktionsjahr 1955/1956
7 Röhren: ECC85, ECH81, 2x EF89, EM80, EABC80, EL84
8 AM-Kreise + 11 FM-Kreise
3 Lautsprecher, Ausgangsleistung 5 W
Gehäuseabmessungen (BHT): 640 x 405 x 275 mm, Gewicht 14,5kg
Das Chassis ist baugleich mit dem AEG 4075WD
Originalpreis damals 419 DM

Hier der Schaltplan als PDF zum Download.
Über ein Dankeschön im Kommentarbereich würde ich mich sehr freuen, da das Scannen auch Arbeit macht.
