Weitere professionelle Technik hält Einzug in meine bescheidene Hobbywerkstatt, aus der Paderborner Sammlung ein Oszilloskop Tektronix 465! Klasse! – Und nun? Als Hobbyradiobastler tun sich natürlich neue Wege hier auf, aber Studium ist nun erforderlich. Jetzt ziehe ich mir sämtliche Lektüre rein, die irgendwie mit dem Umgang mit Oszis zu tun hat.

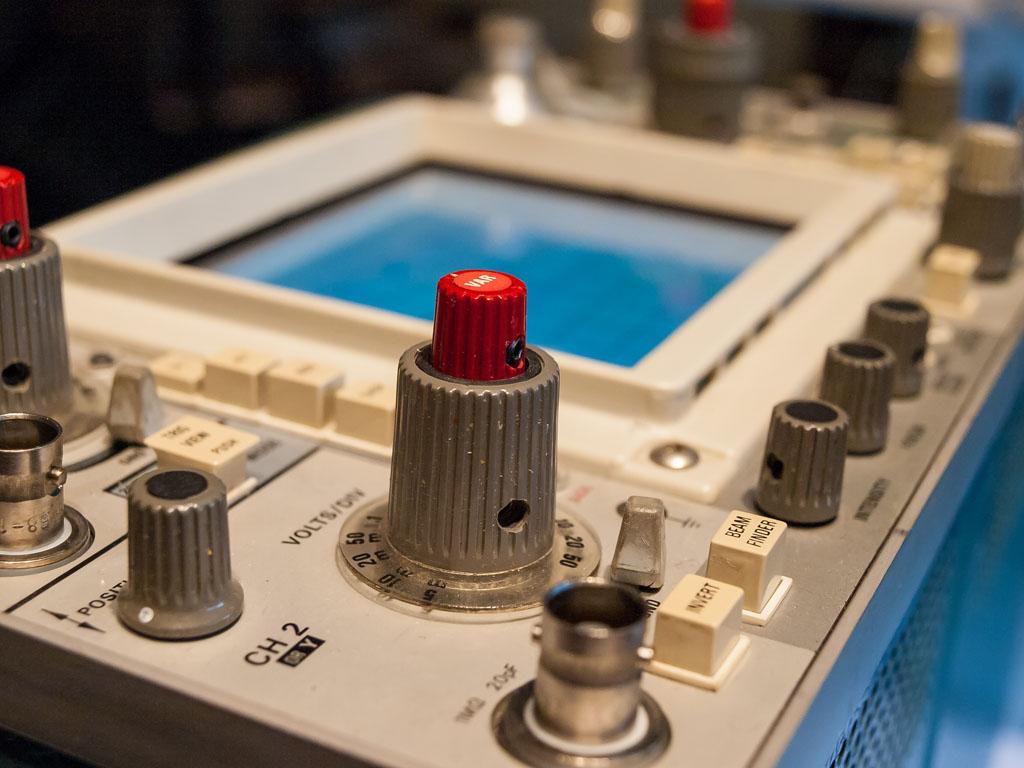

Tektronix 465

Tektronix 465

Tektronix 465

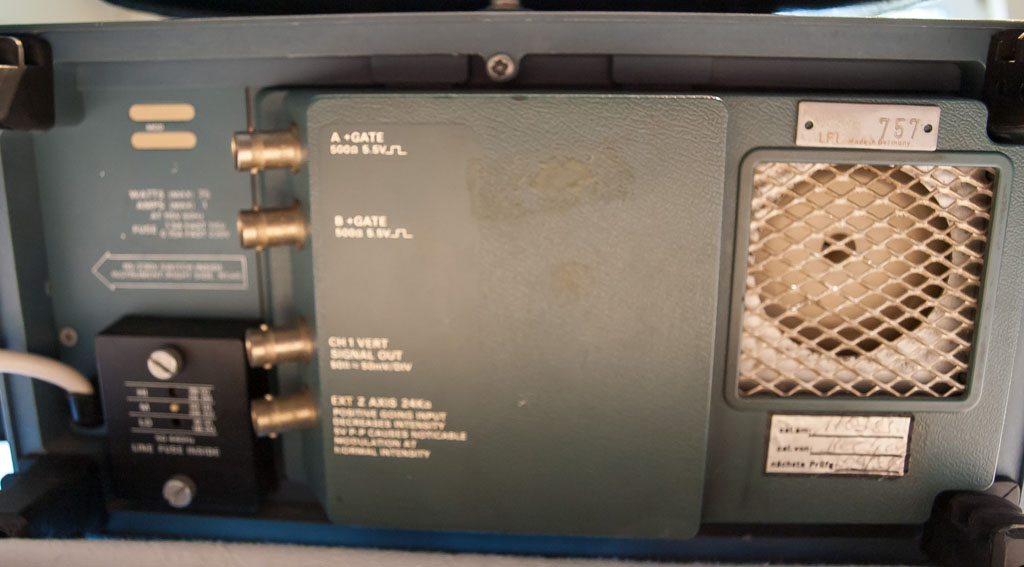

Tektronix 465 von hinten

Tektronix 465

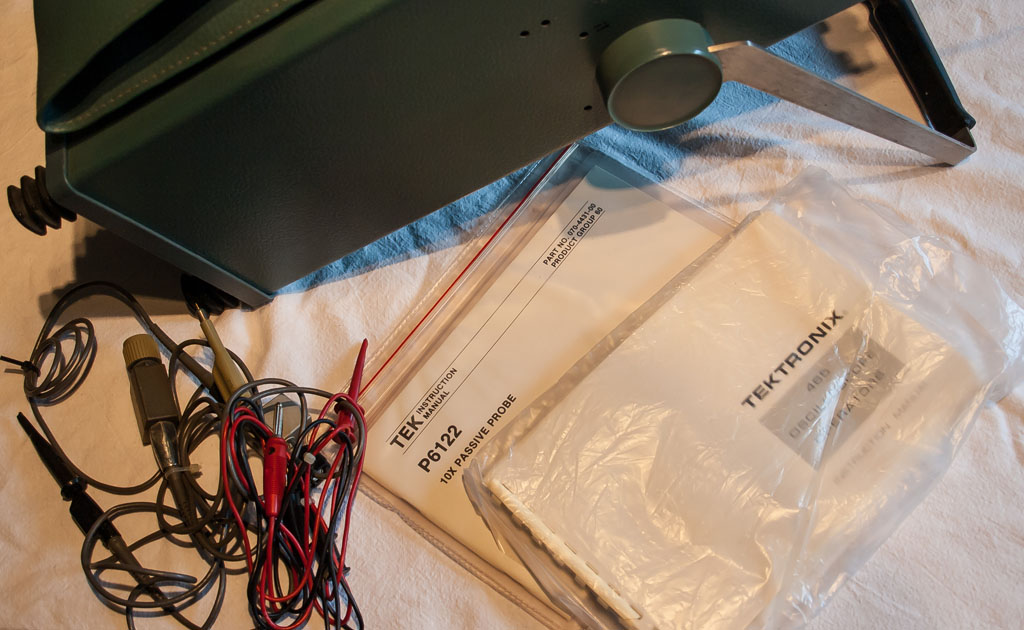

mit Zubehör, Beschreibung & Schaltplan

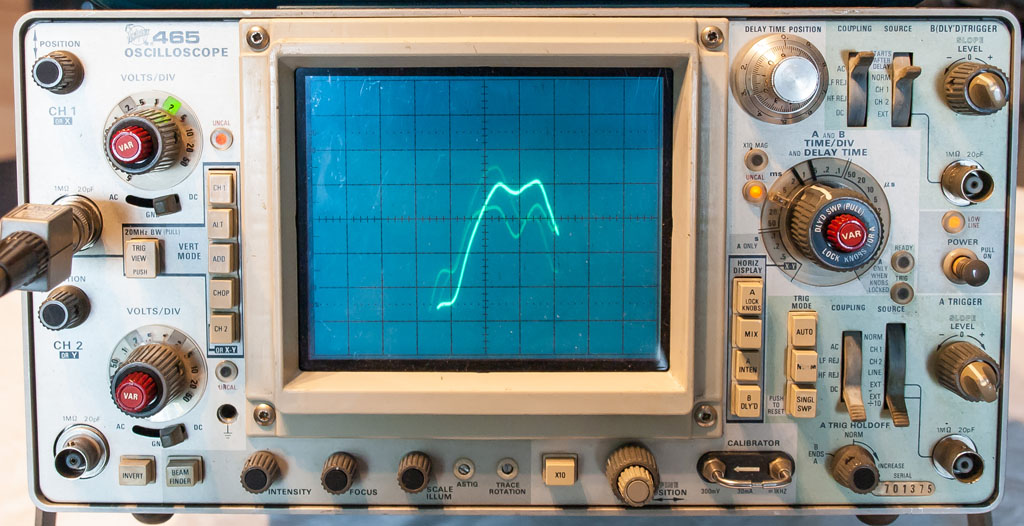

Tektronix 465

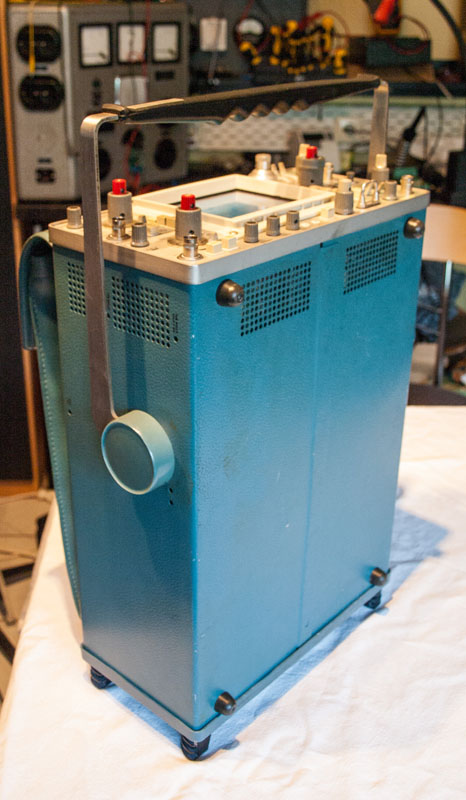

kompakte Bauform – transportabel

Tektronix 465

Tektronix 465

Tektronix 465

Tektronix 465

Technische Daten:

– Baujahr 1974
– 100 MHz
– 2 Kanäle
– Bandbreite 100 MHz
– Anstiegszeit 3,5 ns
– Kanal-Isolierung 100 dB Min.
– Vertikale Empfindlichkeit 5 mV / div maximale vertikale Empfindlichkeit 5 V / div

Schaltplan, Anleitung und Übersicht als rar-File hier zum Download (37,4 Mb)
