Doku über Reparatur und Aufbereitung

Mit der Bitte, das kleine Radio wieder ans Spielen zu bekommen, trat ein guter Bekannter an mich heran und übergab mir den kleinen „Zwergsuper“ EAK Super 64/50GWP, ein Radio, welches Kofferradiogröße besitzt und aus den ersten Jahren der DDR stammt. Leider habe ich wieder mal versäumt, den Ausgangszustand fotografisch festzuhalten.Folgende Mängel waren festzustellen: kein Empfang, leichter Brumm, ein modernes Netzkabel wurde montiert, mattes Gehäuse und vergilbte/fehlende Zierstreifen. Die Äußerlichkeiten konnten schnell verbessert werden, Ergebnis hier:

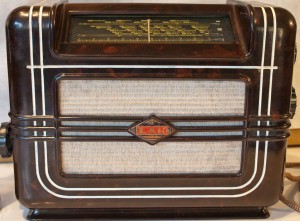

EAK Zwergsuper 64-50

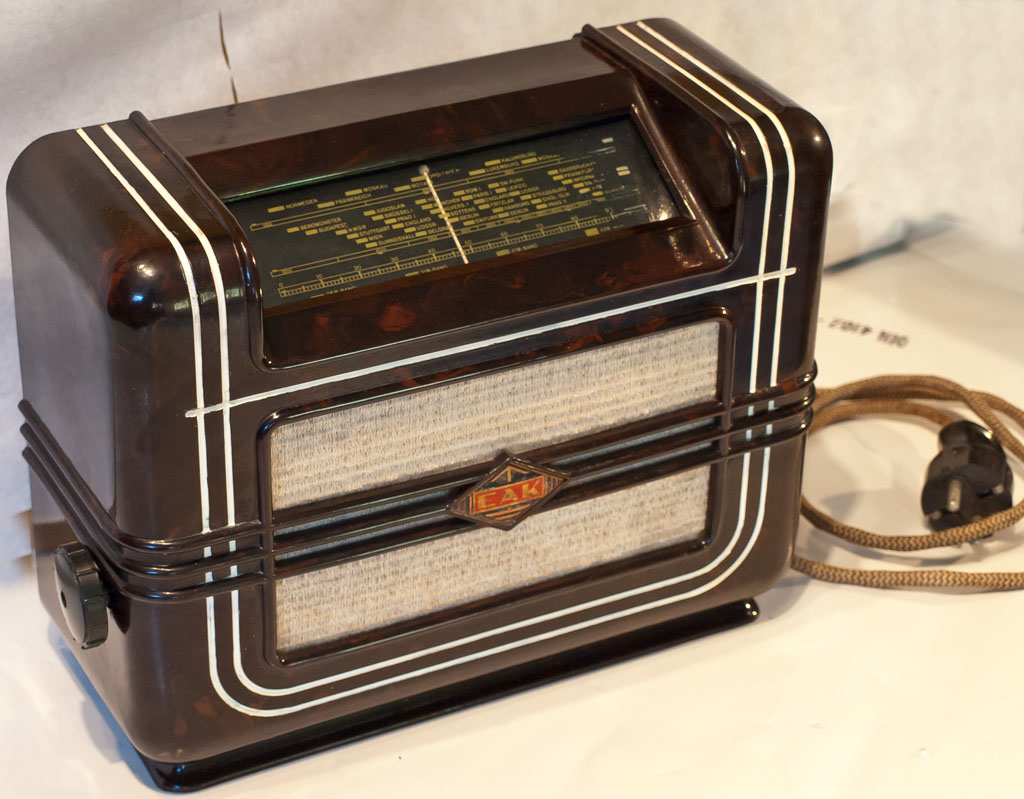

der EAK Super 64/50GWP

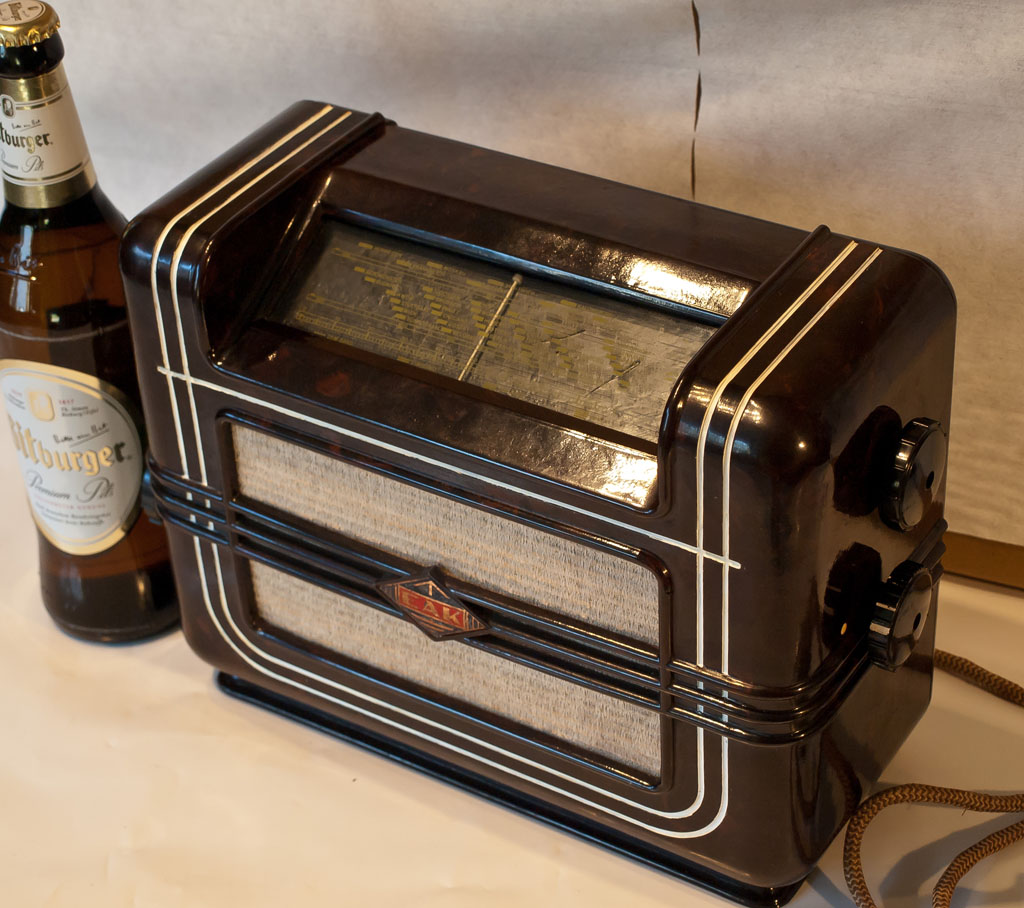

Im direkten Vergleich zur Bieflasche sieht man, wie klein das Radio ist. Das Gehäuse reinigte ich mit Seifenwasser und anschließend polierte ich es mit einem Metallputzmittel, welches leichte Schmirgelwirkung besitzt. Anschließend versiegelte ich es mit Hartwachs und polierte es nochmals. Die weißen Zierstreifen zog ich mit weißer Farbe nach.

EAK Zwergsuper 64-50

leider kein originaler Ersatzstoff

EAK Zwergsuper 64-50

Der Zwergsuper wurde zuerst mit der Endröhre UCL11 gebaut, später dann mit der UEL51, die auch hier in diesem Gerät steckt. Einige Kondensatoren/Elkos mussten gewechselt werden, was aber gar nicht so einfach ist, da die Bauform leider wenig Spielraum zuläßt und auch die Verdrahtung teilweise sehr abenteuerlich anmutet.

EAK Zwergsuper 64-50

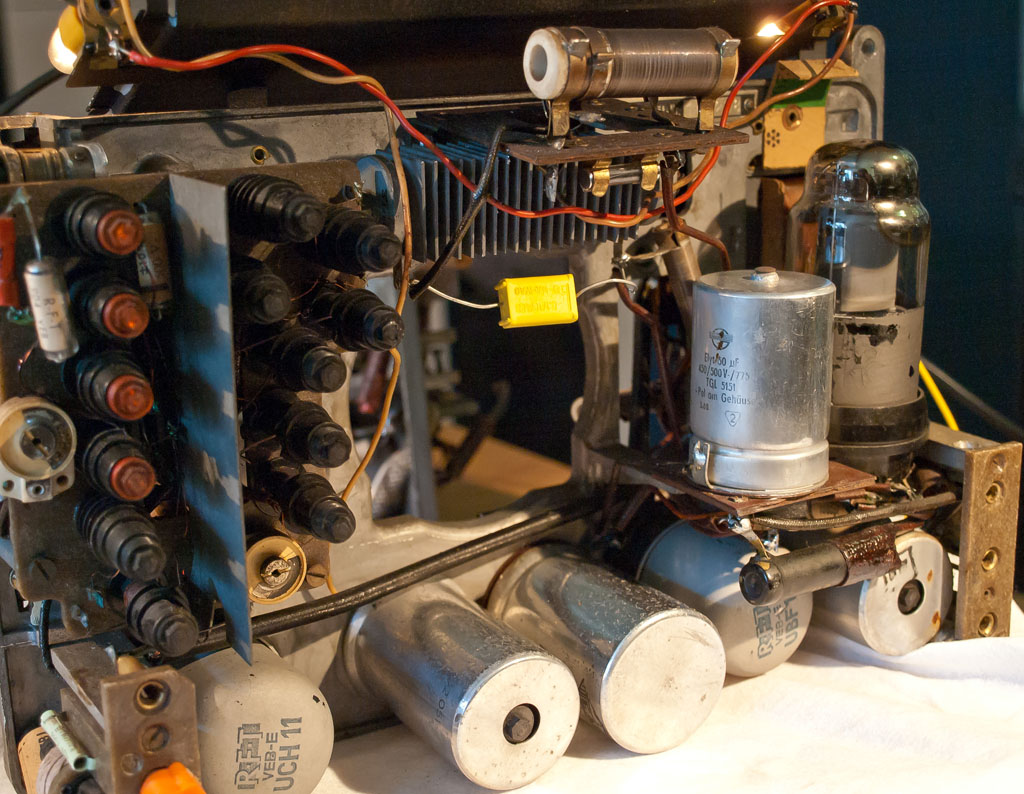

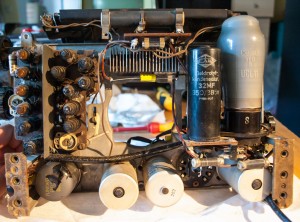

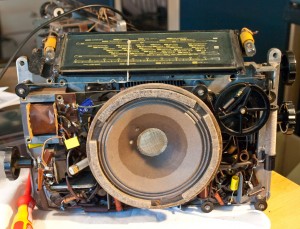

das Chassis vom Zwergsuper

Interessant auf alle Fälle die induktive Abstimmung, hier wurde dadurch sehr viel Platz gespart:

EAK Zwergsuper 64-50

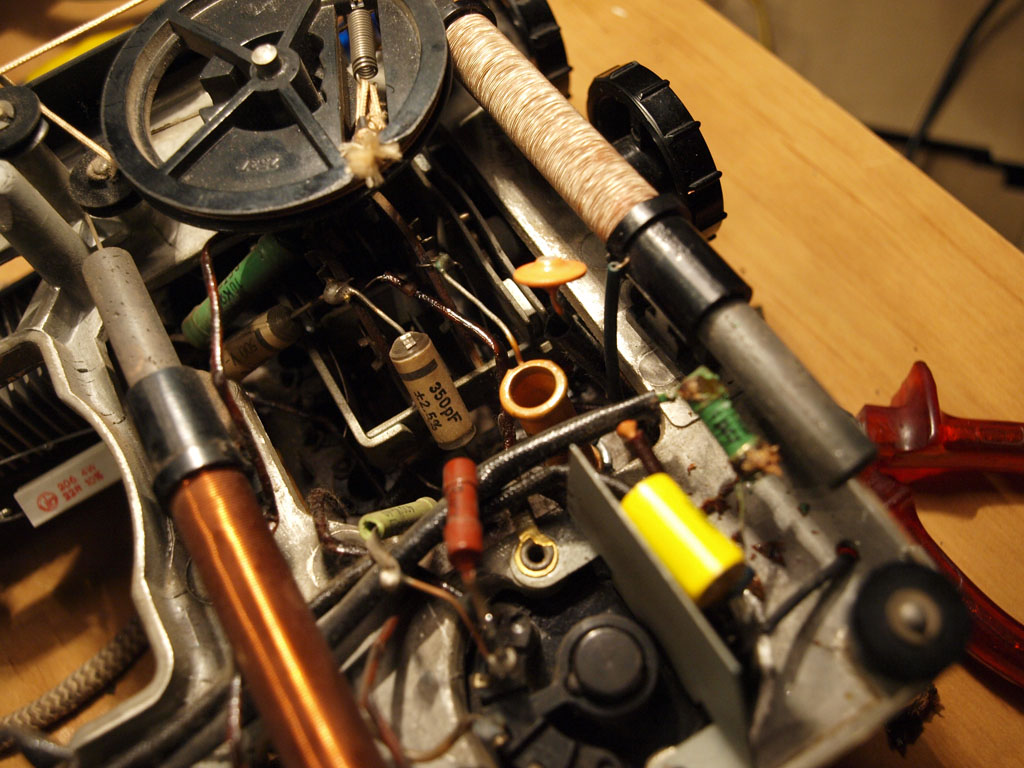

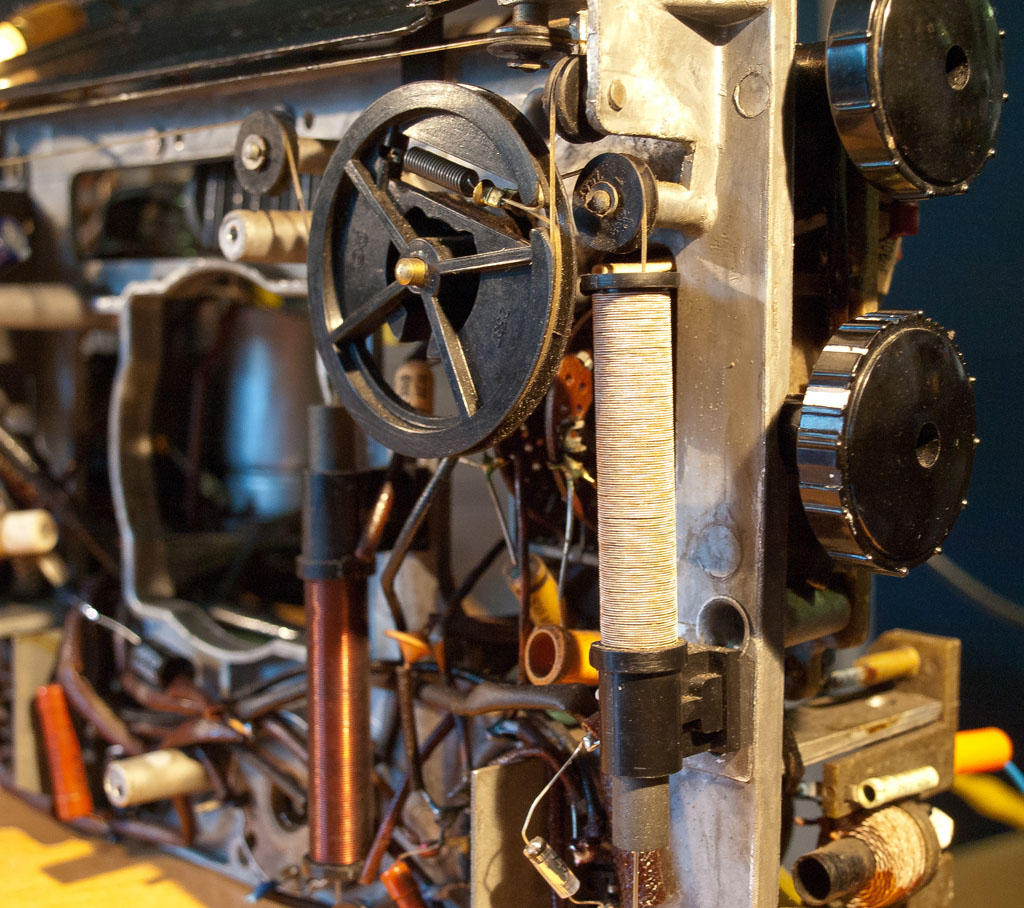

induktive Abstimmung

Ich muss auch dazu sagen, dass dieses Radio fast ein Jahr bei mir lagerte, damit ich in der Zwischenzeit vielleicht ein Ersatzteilspender finde. Dies ist mir auch zwei mal gelungen: ein Zwergsuper hat leichte Brüche am Gehäuse und einen defekten Netzschalter und am anderen, nach stundenlangem Suchen und Probieren meine Diagnose – defekter Wellenschalter. So konnte ich aus 3 EAK Zwergsuper 64/50 einen kompletten machen.
Wer also auch noch Ersatzteile für seinen Zwergsuper sucht – einfach bei mir melden!

EAK Zwergsuper 64-50

die UCL11-Version

Der Wellenschalter ist kaum zugänglich und total verbaut:

EAK Zwergsuper 64-50

Die Skalenbeschriftung löst sich schon fast vom Hinschauen, man kann die Scheibe nur ganz leicht reinigen. Den Skalenhintergrund habe ich nur angeschliffen, grundiert und mit Mattschwarz gestrichen, da die alte Farbe schon abblätterte.

EAK Zwergsuper 64-50

fast fertig

Leider habe ich es nicht geschafft die 2 Volt (22,5 Volt an der UCH11) der zu hohen Heizspannung abzusenken. Ich hatte auch den NTC-Widerstand gewechselt und auch die Glühbirne, die im Heizkreis in Reihe geschaltet sind, haben die originalen Werte. Naja, aber man kann damit leben, denke ich. Das Radio wird sowieso nicht im Dauerbetrieb laufen;)

EAK Zwergsuper 64-50

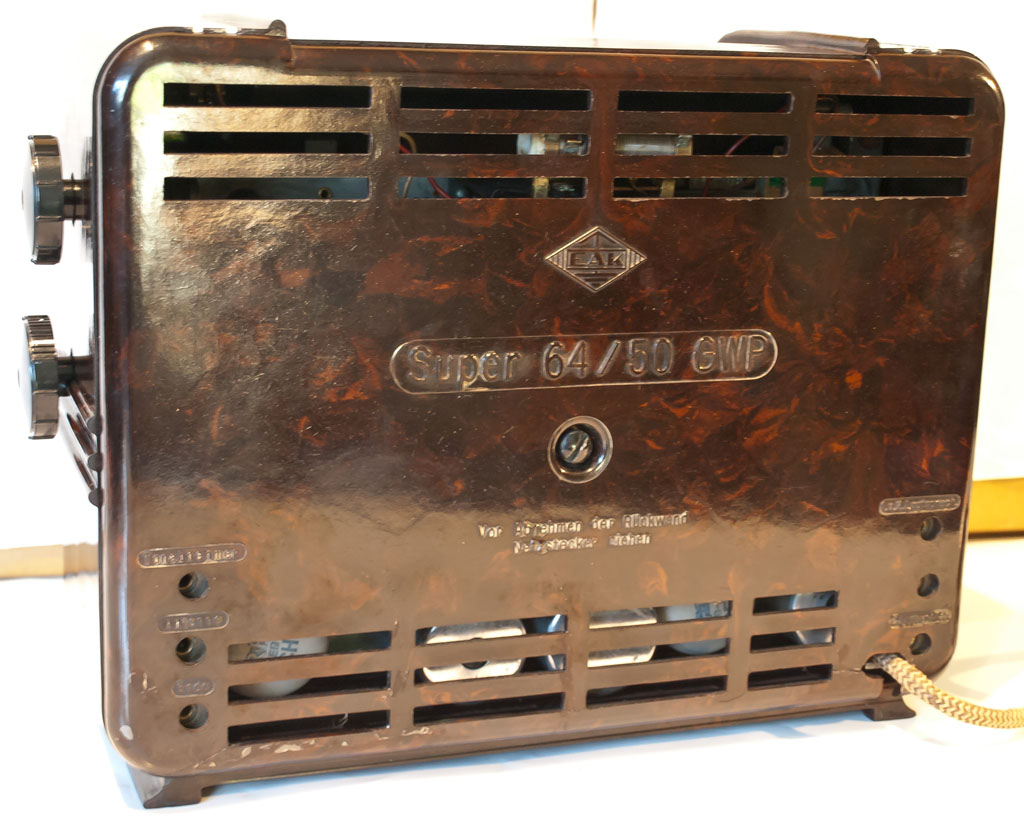

die Rückwand bzw. der Deckel

Technische Daten:

Produktionsjahr: 1950/1951
3 Röhren: UCH11, UBF11, UCL11 oder UEL51
6 AM-Kreise
Gehäuseabmessungen (BHT): 310 x 220 x 120 mm, 4,9 kg
Originalpreis: 237.- DM

Und hier der Schaltplan als zip-File inkl. Abgleichanl.

10 Antworten auf Der Zwerg aus Köppelsdorf
