Doku über Reparatur und Aufbereitung

So tönte die Werbung von AEG in den 50er Jahren und aus dieser Zeit stammt das AEG 5056 WD, welches technisch baugleich mit der Gavotte 7 von Telefunken ist. Nun ja, es steht zwar 3D Raumklang-Super auf der Rückwand, aber allzu groß dürfen die Räume nicht sein, da es sich um ein Radio der kleineren Abmessungen handelt, mehr so als Küchenradio geeignet.

AEG 5056WD

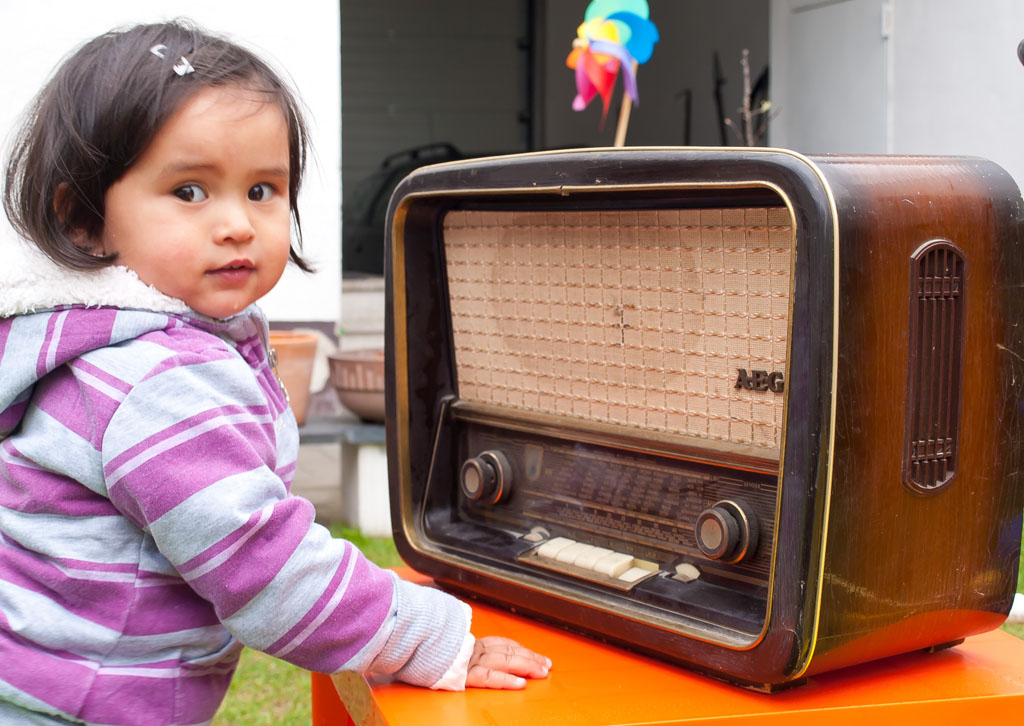

Johanna und das AEG 5056WD

Wenn man aber das Radio auf den kleinen Kindertisch stellt und Johanna (18 Monate alt) daneben steht, sieht das 5056er gar nicht mehr so klein aus.

AEG 5056WD

stromlose Funktionsprobe

Wir haben dieses Radio von einem Freund geschenkt bekommen, der es schon viele Jahre in seiner Garage trocken lagerte. Das einzige, was an dem Radio fehlt, ist eine Verzierung oben an der Frontseite.

AEG 5056WD

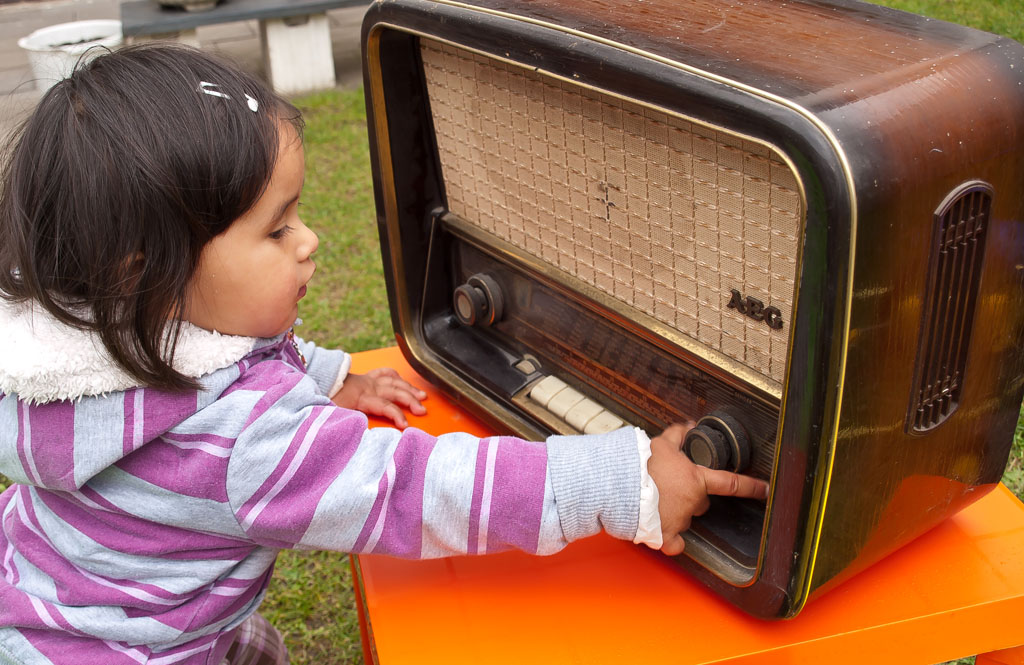

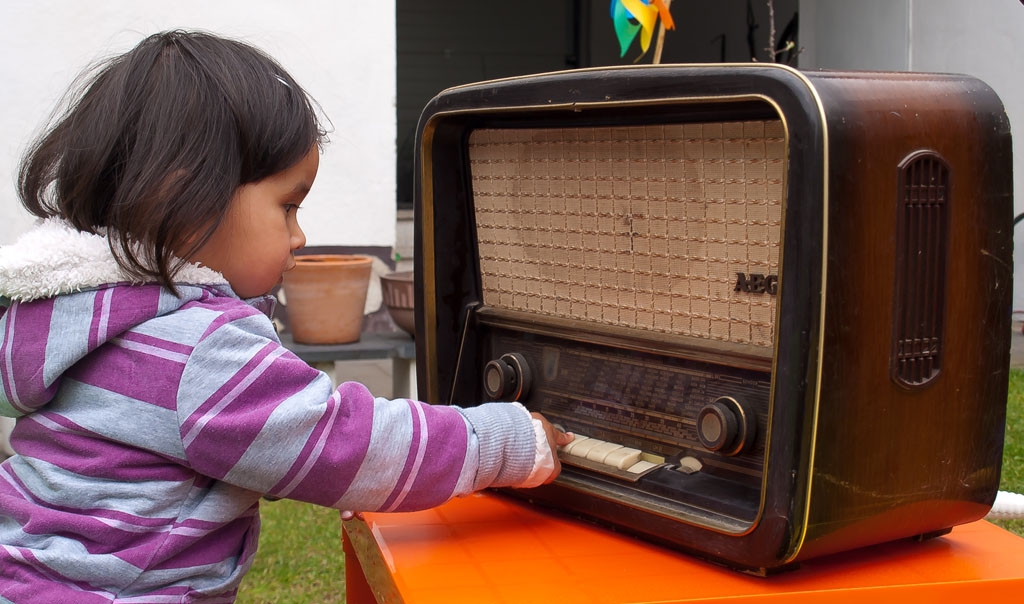

Radiospezialistin Johanna beim Test der Mechanik

Auf den Klang können wir gespannt sein, trotz kleiner Abmessungen schon in 3D und Holzgehäuse, als Endröhre eine EL84.

AEG 5056WD

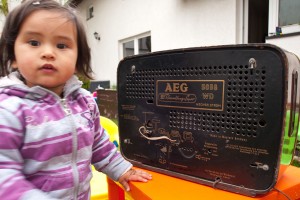

Rückwand des AEG 5056WD

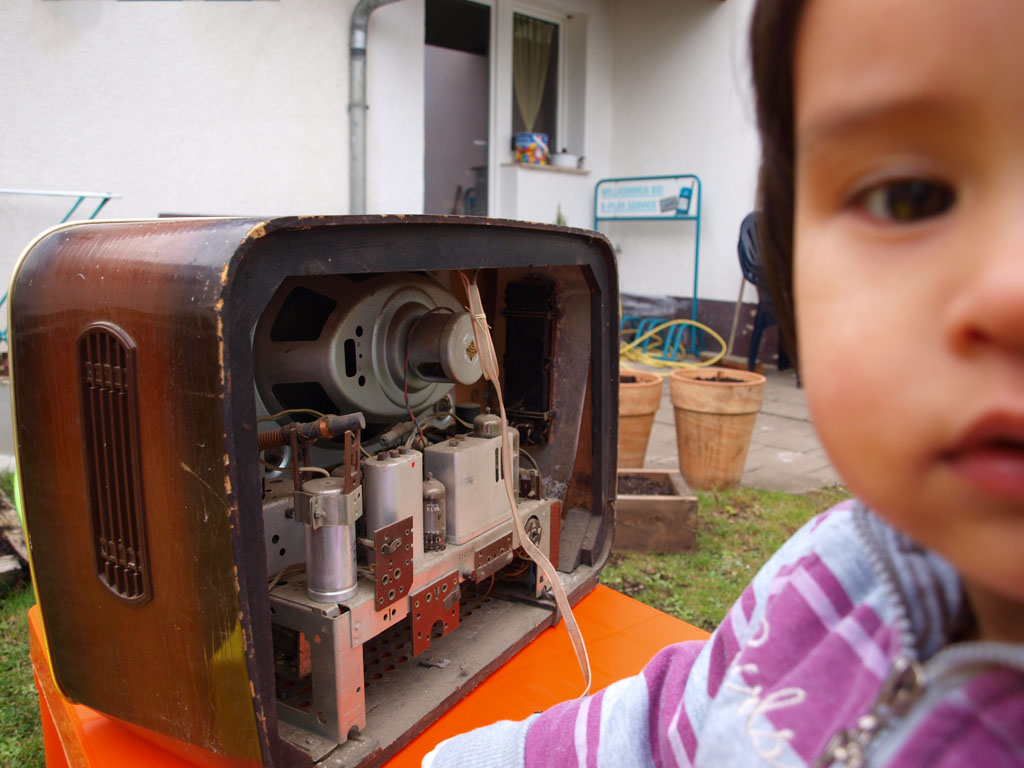

Nun mal ein paar weiter Blicke ins Innere:

AEG 5056WD

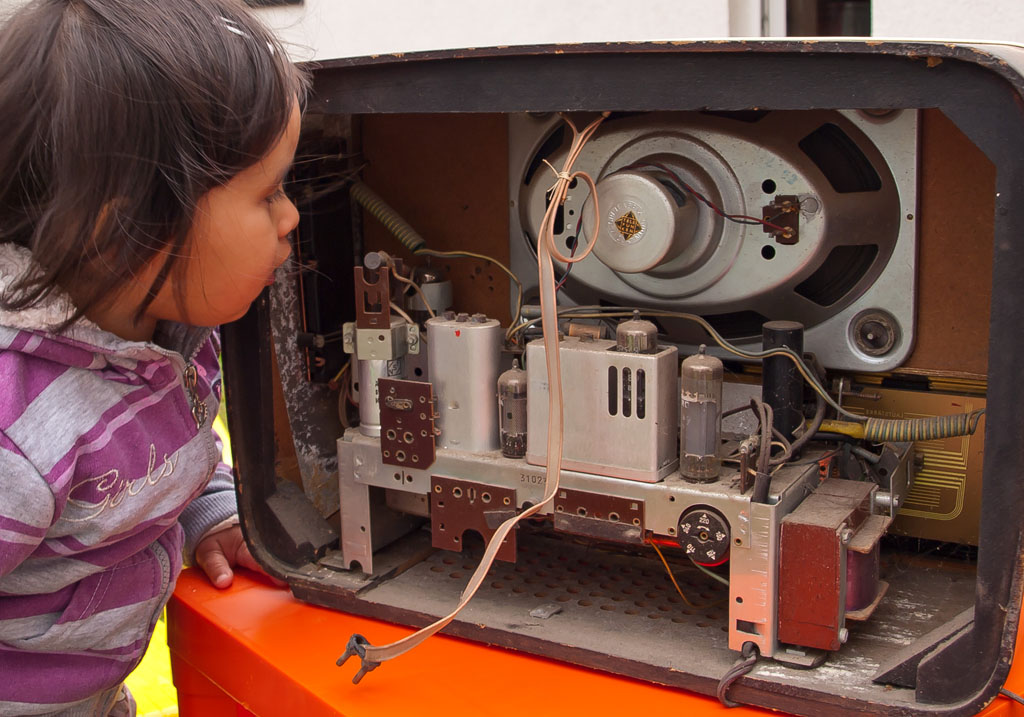

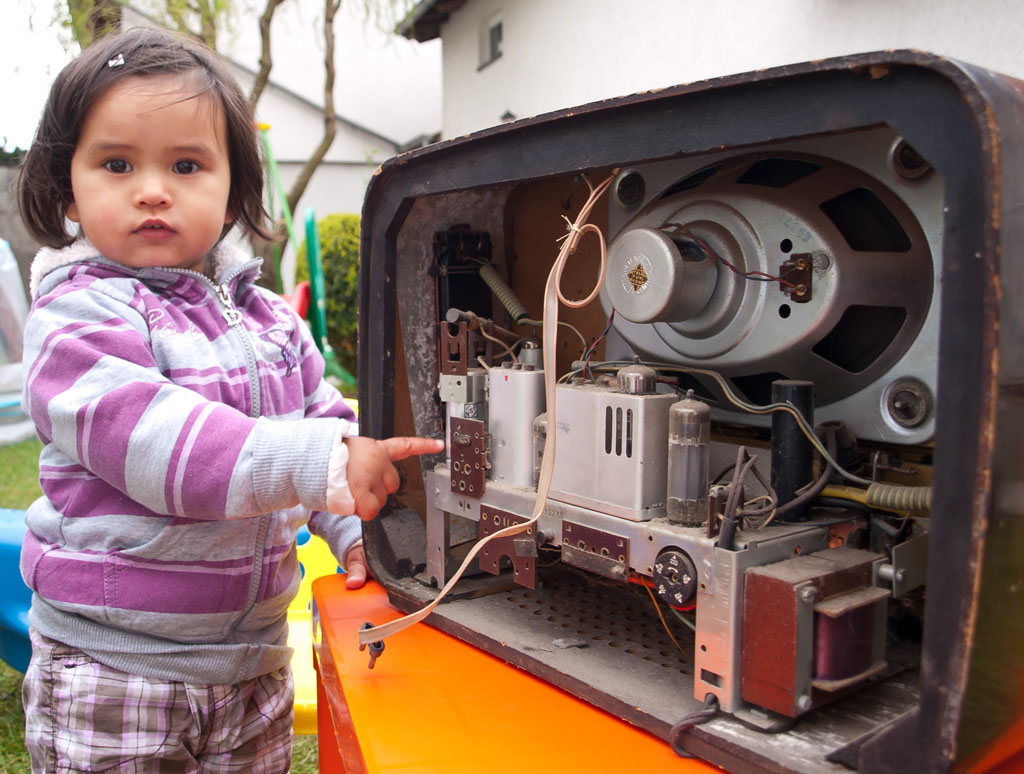

Fachkundiger Blick

AEG 5056WD

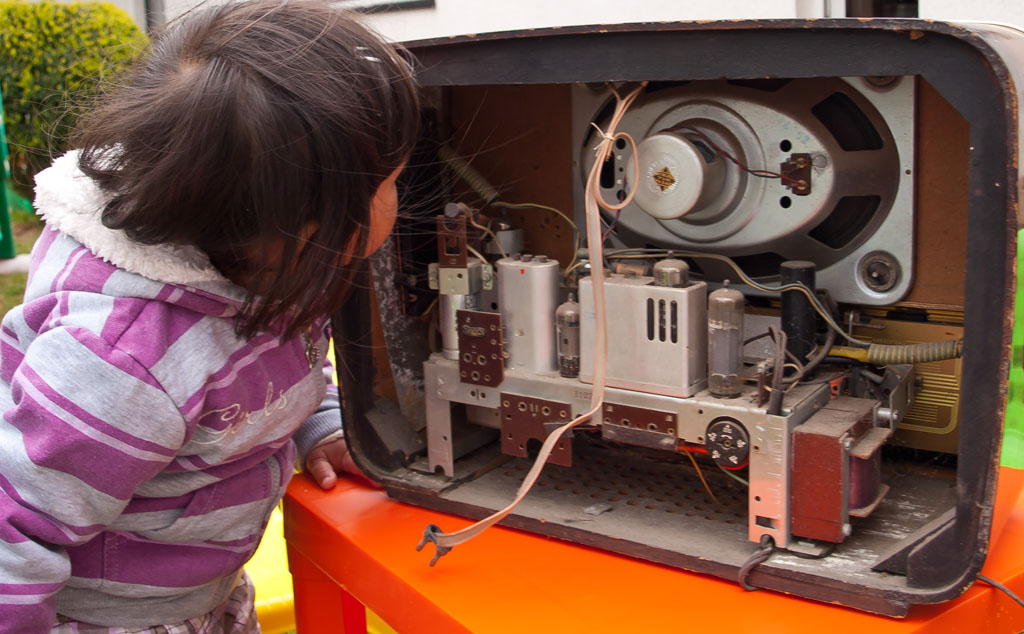

„ein sehr übersichtlicher Aufbau“ meint Johanna

AEG 5056WD

Das müßten wir hinkriegen, das AEG 5056WD wieder ans Spielen zu bekommen!

AEG 5056WD

„So, ich geh jetzt Schaukeln“

Nun sind einige Jahre vergangen, Johanna geht nun schon zur Schule und das Radio stand trocken im Lager. Jetzt im Juni 2017 habe ich es endlich repariert, überholt, aufpoliert und mit einer neuen 6E1P (russ. Ersatz für die EM80) versehen. In der 240V-Einstellung am Trafo ergaben sich bei 233V Primärspannung eine Heizspannung von 6,3V, kann man so lassen. Den neuen Si-Gleichrichter musste ich mit 120 Ohm „ausbremsen“, damit er die vorgesehene Spannung von 255V am Ladeelko erreicht. Momentan steht es in der Kücher und – alle Achtung – das relativ kleine Radio spielt wie ein großes!

AEG 5056 WD

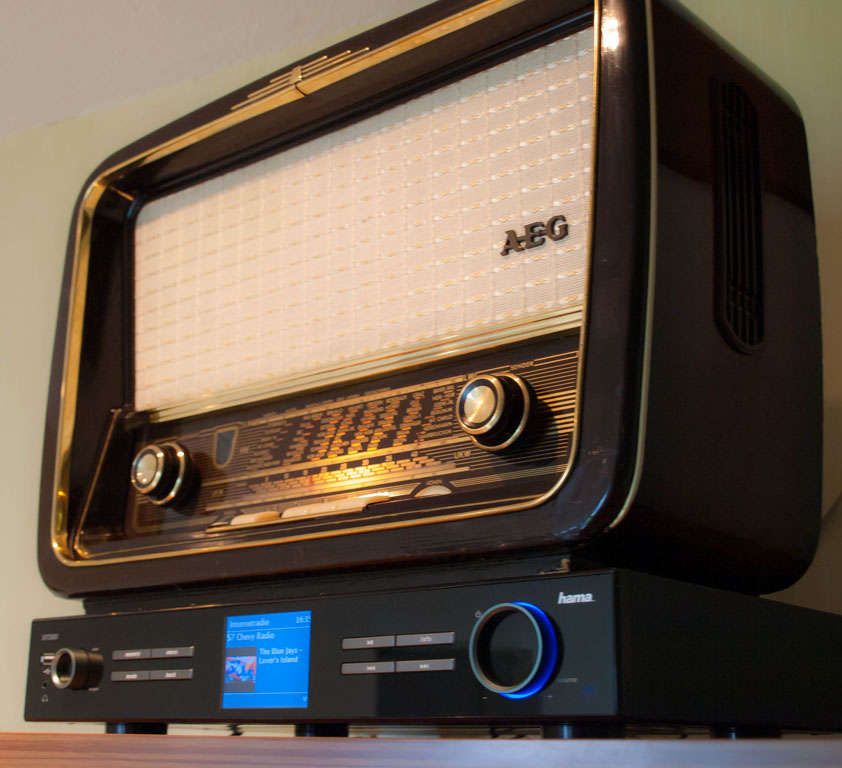

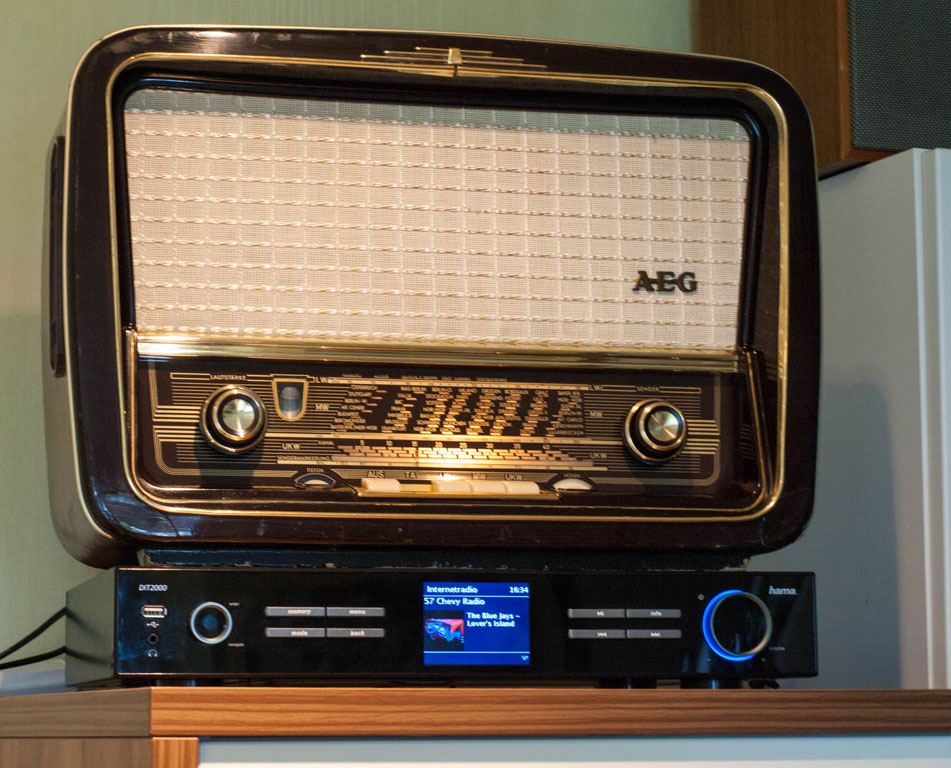

es thront auf einem Internetradio

AEG 5056 WD

Jaja, ich weiß, das wird wieder als Stilbruch bezeichnet, wenn das gute alte Dampfradio auf dem neumodischen Fernostdigitaldingens steht. Aber nur so bekomme ich Sender rein, die den ganzen Tag Musik aus dem Jahrzehnt spielt, aus dem das AEG 5056 WD stammt, so z.B. 57 Chevy Radio.

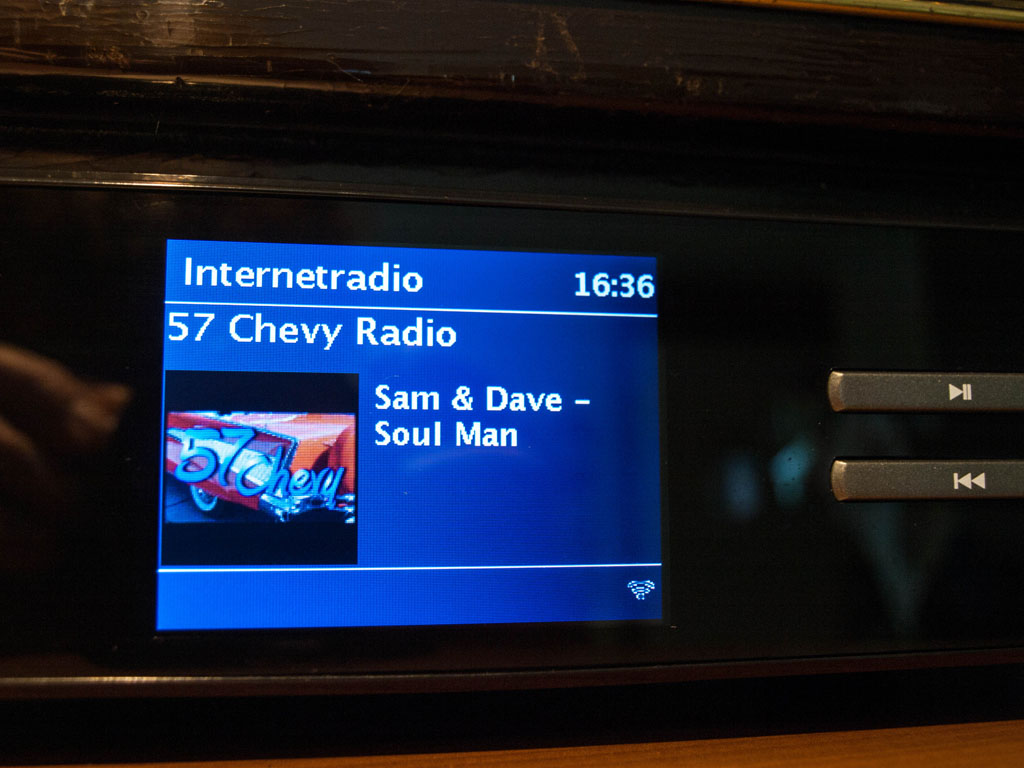

Internetradio

57 Chevy Radio aus den USA

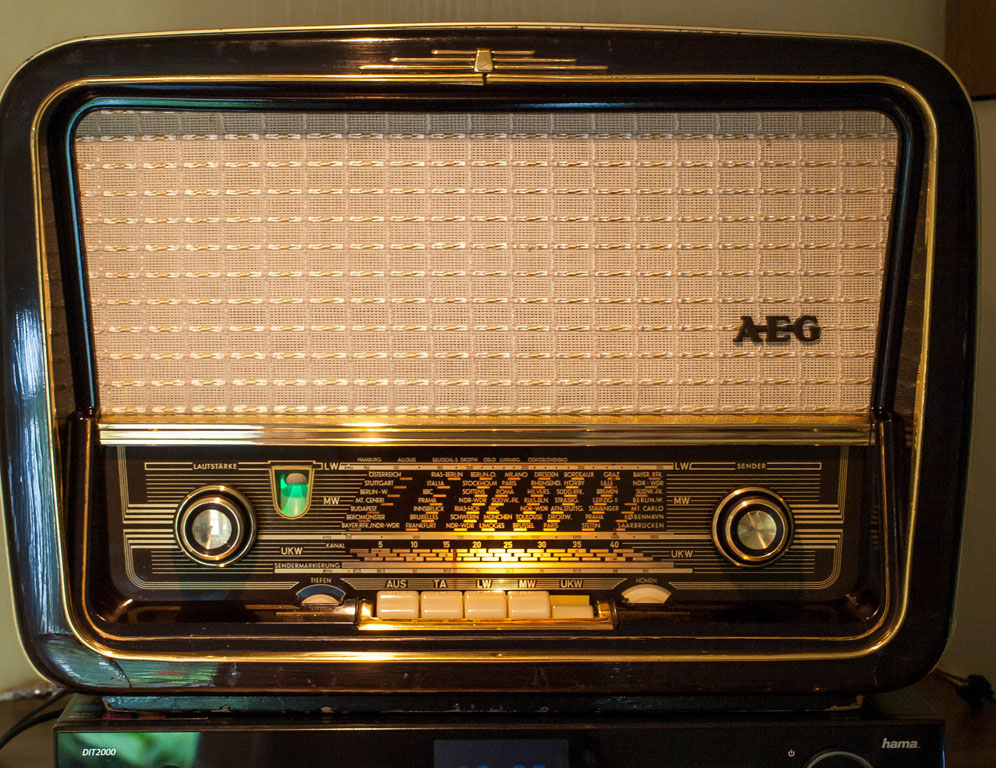

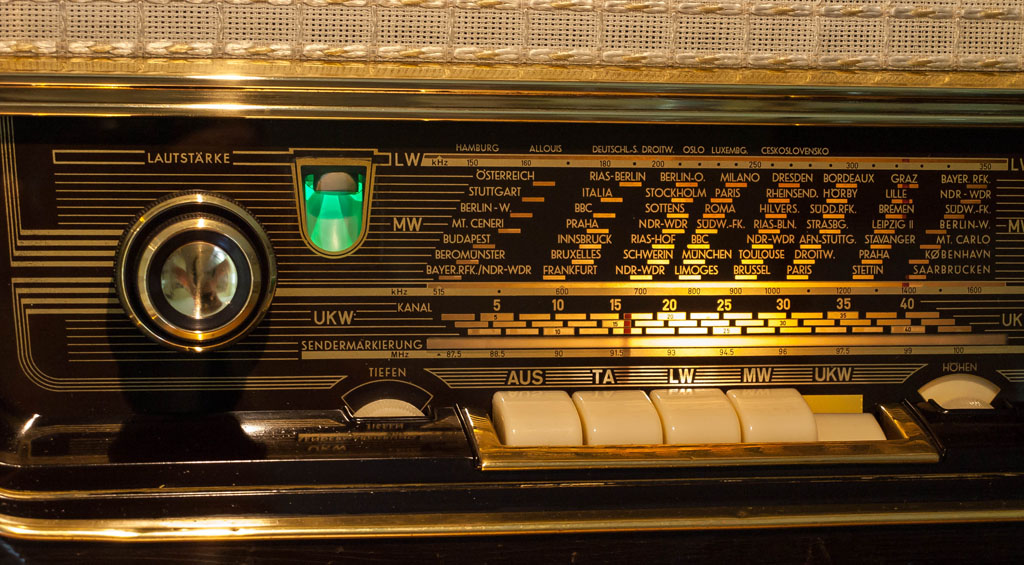

Aber auch auf UKW spielt es einwandfrei, da leuchtet dann auch der magische Fächer.

AEG 5056 WD AEG 5056 WD

Technische Daten:

Produktionsjahr 1956/1957
6 Röhren: ECC85, ECH81, EF89, EABC80, EM80, EL84
6 AM-Kreise + 10 FM-Kreise
3 Lautsprecher, Ausgangsleistung 4 Watt
Gehäuseabmessungen (BHT): 480 x 340 x 205 mm
Chassis baugleich mit Telefunken Gavotte 7
Originalpreis 279 DM

Schaltplan als pdf zum Download
