Doku über Reparatur und Aufbereitung

Bei Ebay fand ich, allerdings nicht wie sonst üblich in der Rubrik “Röhrenradios”, sondern unter Raritäten diesen Grundig 3045 W /3D. Das Gerät befand sich laut Angaben 20 Jahre lang auf einem Speicher und war ein altes Familienstück. Doch nun sollte es verkauft werden und ich erhielt den Zuschlag unter 5.-€, hinzu kam ein Verpackungsbetrag von 15.-€ und ich habe freiwillig den Betrag dann auf 30.-€ aufgestockt mit der Bitte, das Radio nach dem Prinzip “Box in der Box” zu verpacken. Hier gab sich der Verkäufer absolut große Mühe, so dass dieses Radio unbeschadet bei mir ankam, leider war meine Papiertonne diesmal direkt voll mit dem Verpackungsmaterial:-)

So sah er nach Ankunft aus:

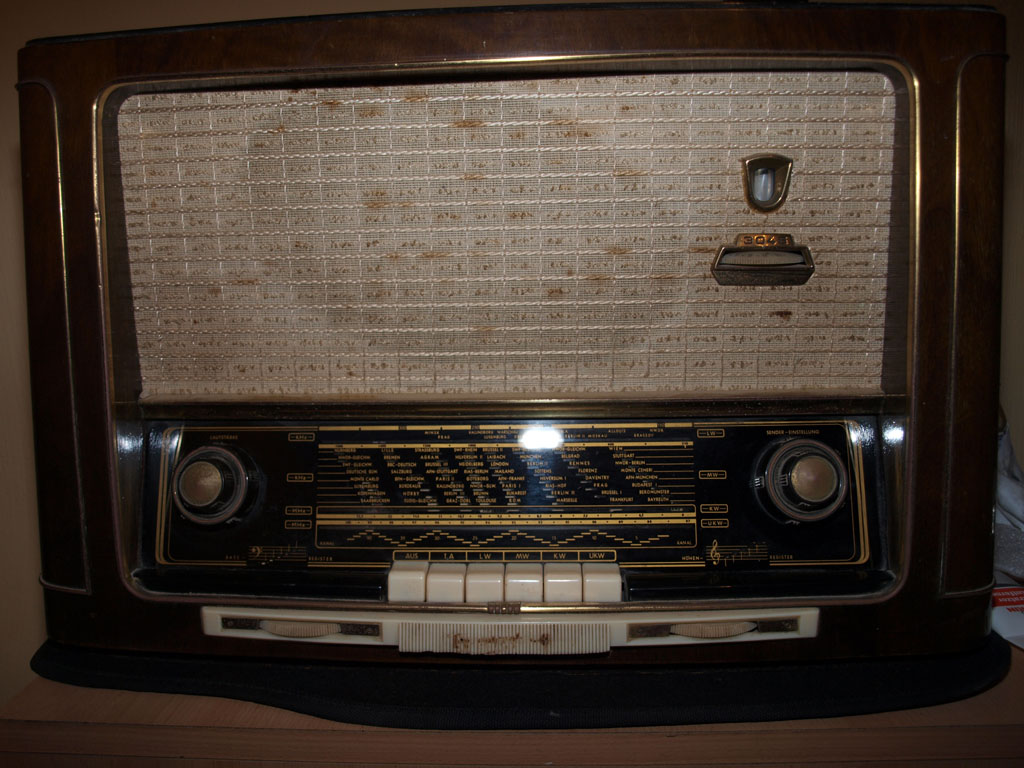

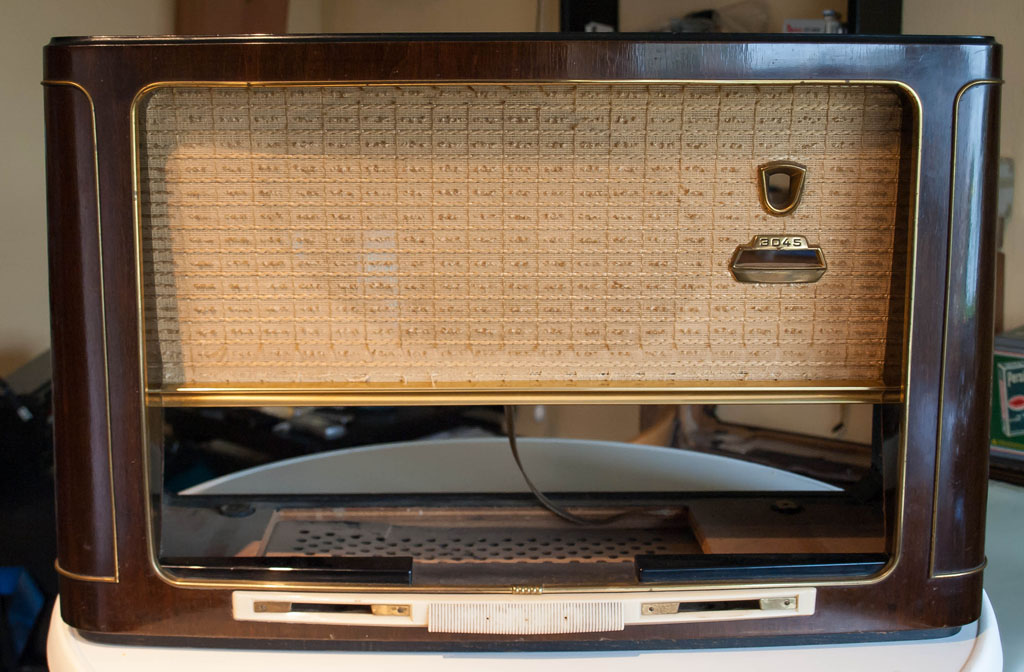

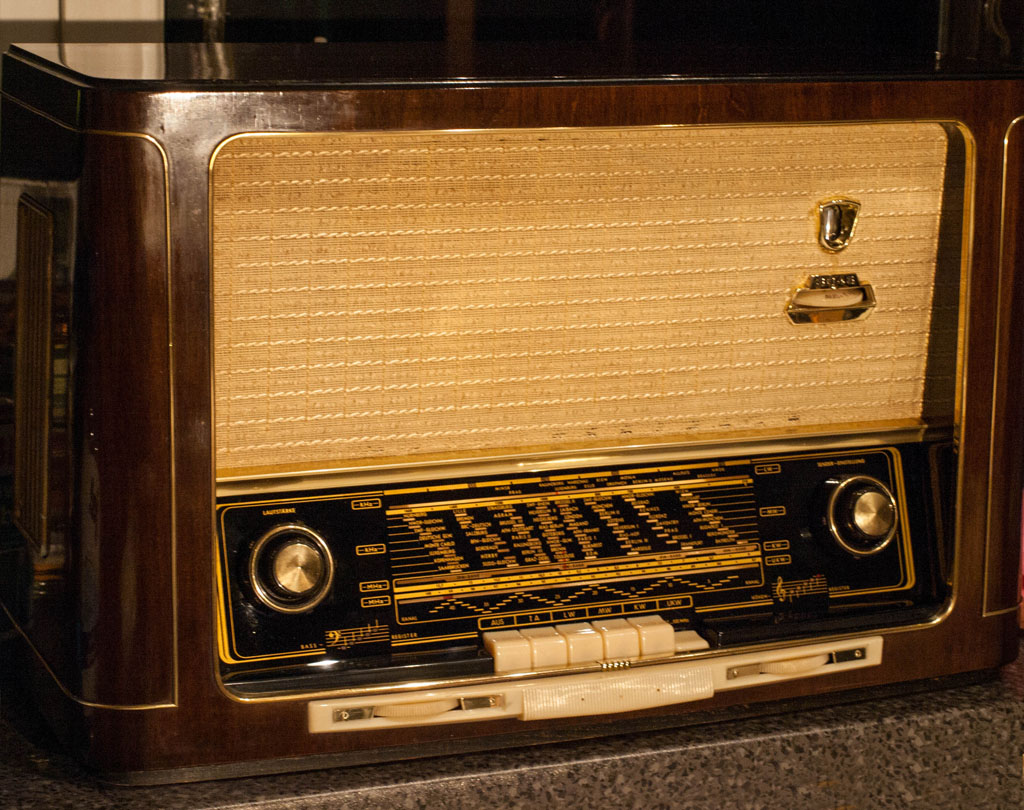

Das Radio im Originalzustand

Das Radio im Originalzustand

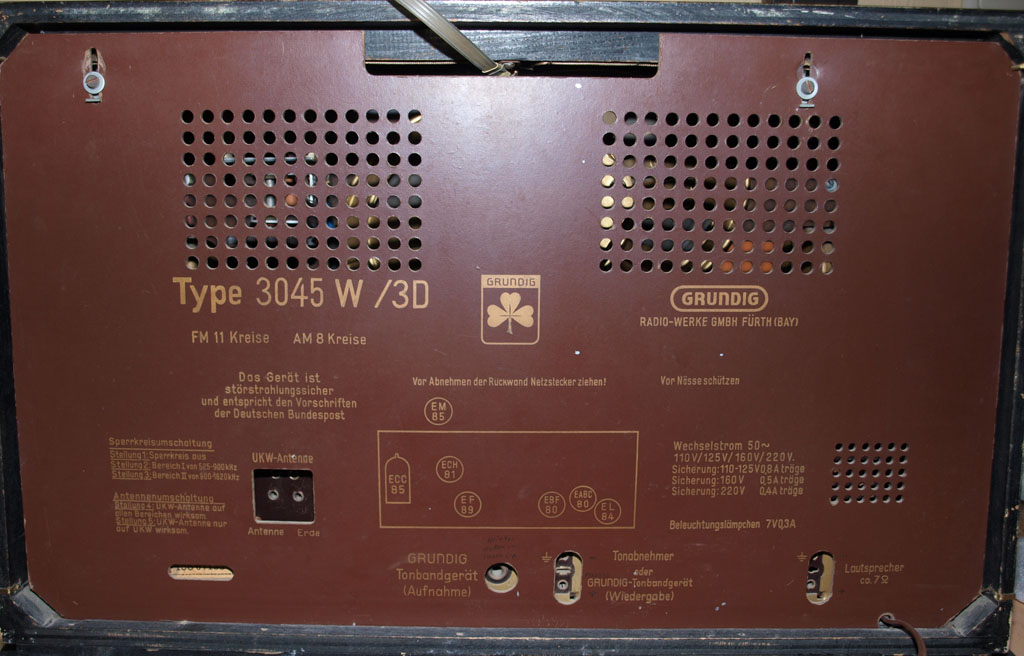

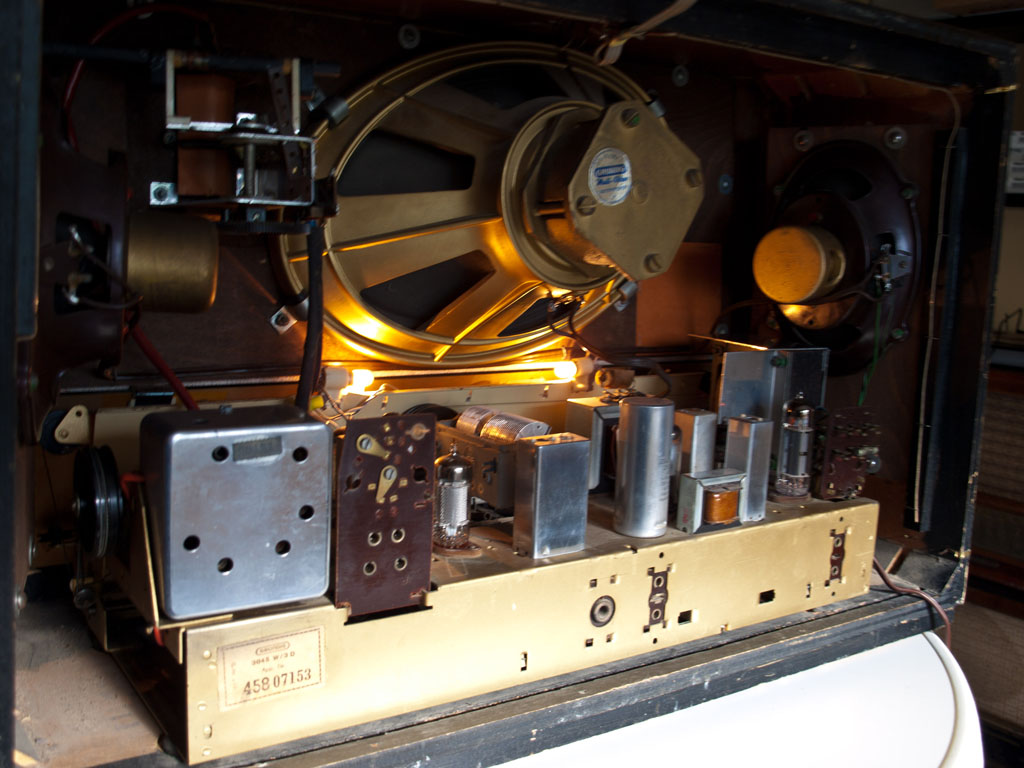

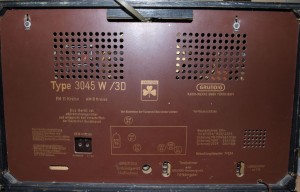

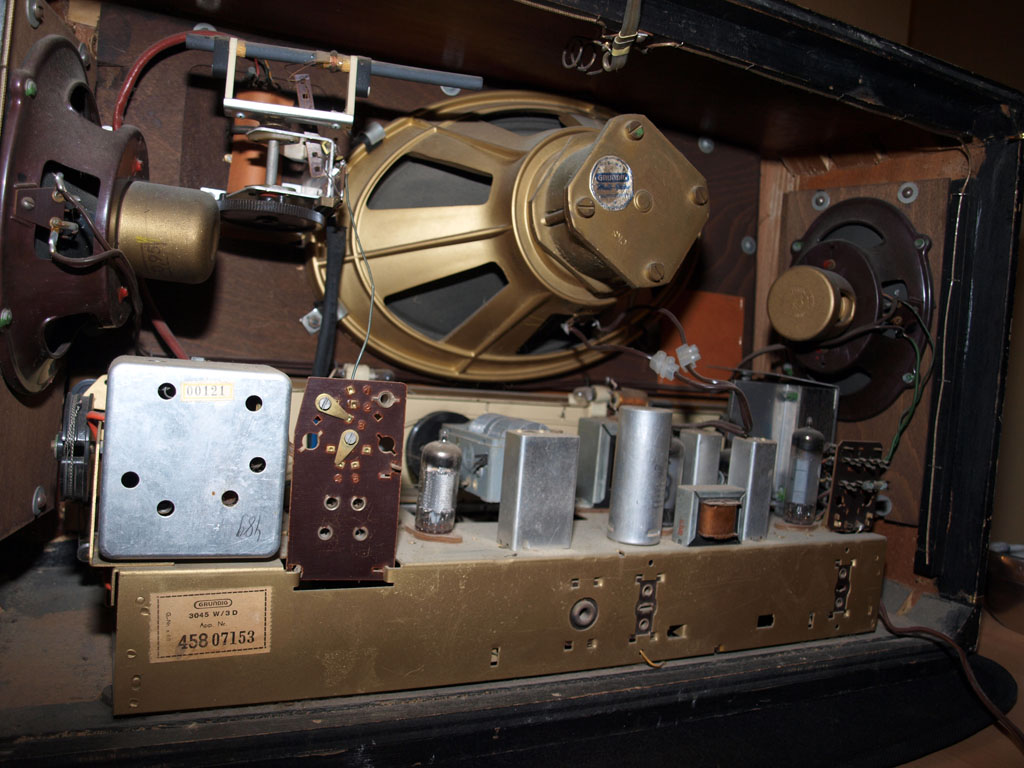

Rückwand des Grundig

Rückwand des Grundig

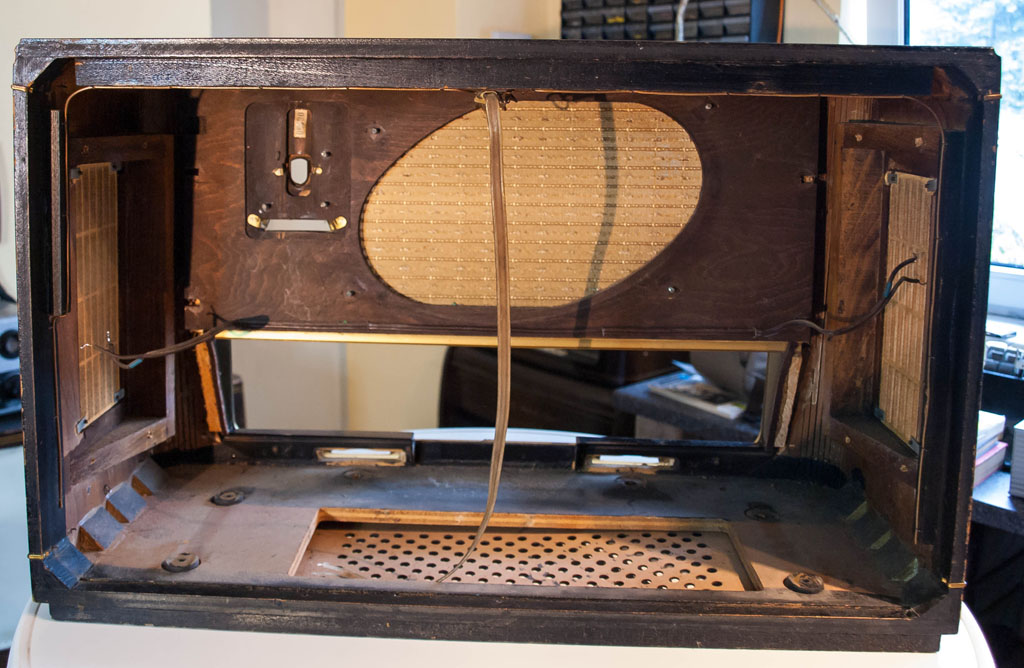

der riesige Lautsprecher für den richtigen Bums

Leider befanden sich Rostflecken auf dem Schallwandstoff, die auch beim Reinigen nicht herauszubekommen waren. Des weiteren ist an der unteren Kunststofffrontblende die Unterseite herausgebrochen und das Grundig-Logo fehlt. Die Gehäuseoberseite wies wie so oft die Hinterlassenschaften wie Flecke und Ränder von abgestellten Dekorationsmaterial auf.

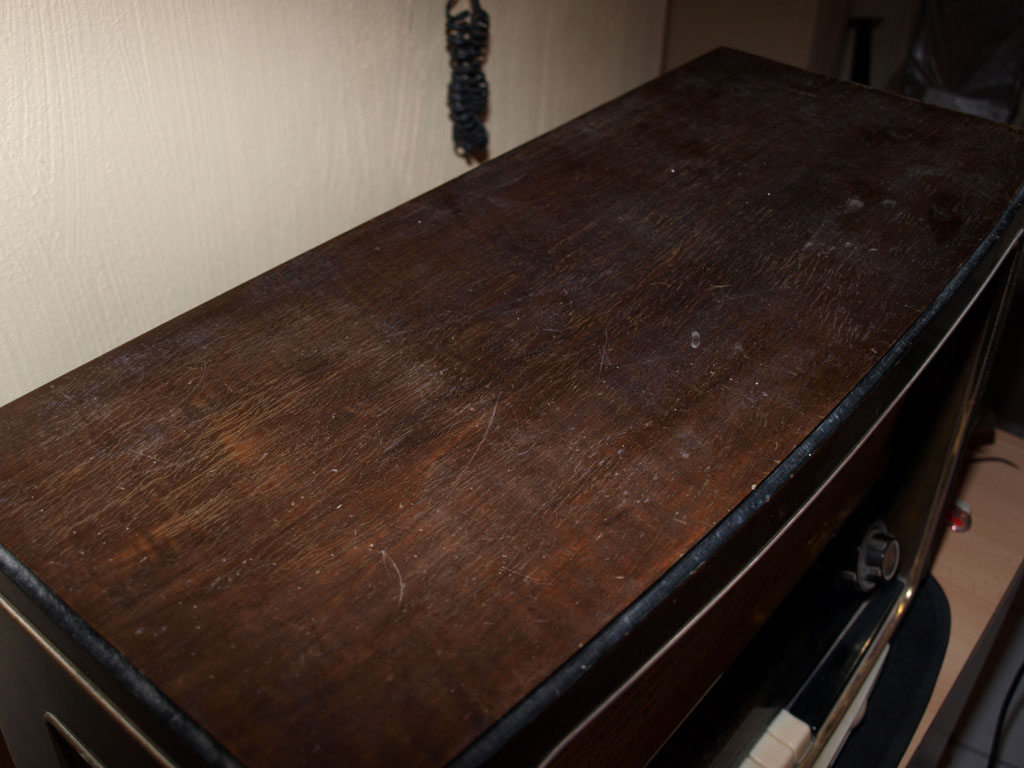

Gehäuseoberseite vom Grundig 3045

Ansonsten war das Radio nur von Staub befallen und die paar Kratzer ließen sich auspolieren. Die Oberseite des Gehäuses beizte ich wieder ab, schliff es an und behandelte es mit Lasur. Dann kamen wieder fünf Schichten Klarlack mit zwischenzeitlichem Anschliff.

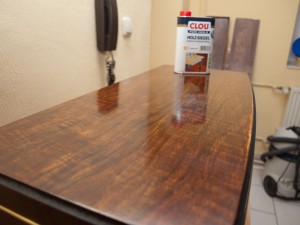

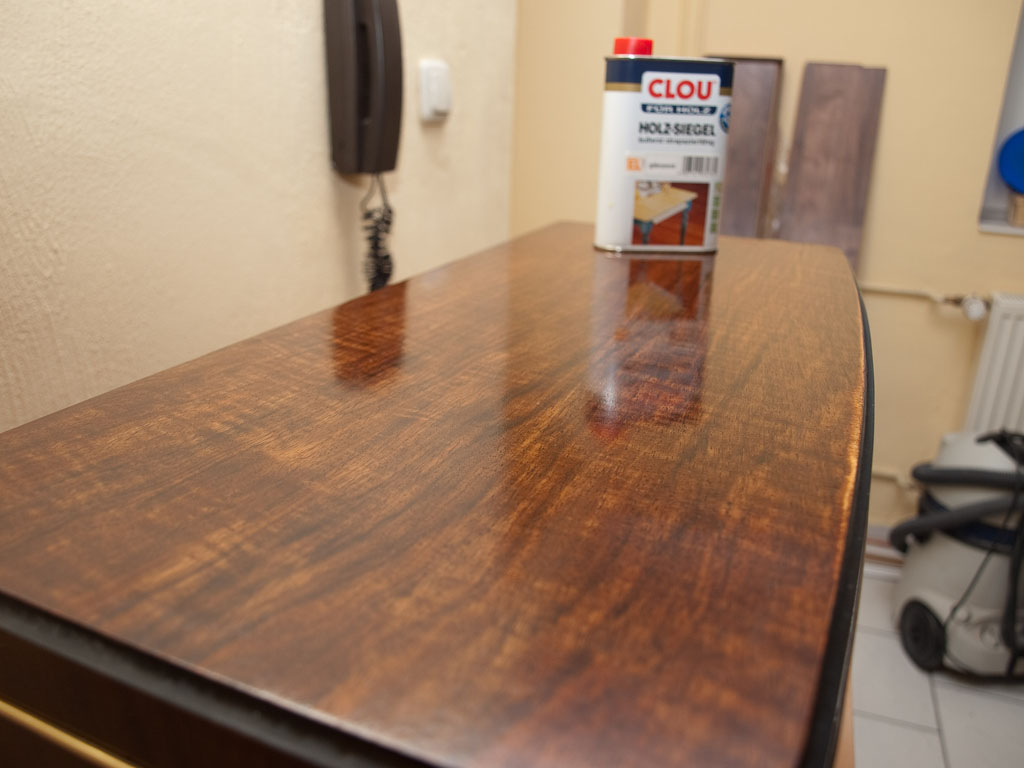

die neue Lackschicht auf der Oberseite

die neue Lackschicht auf der Oberseite

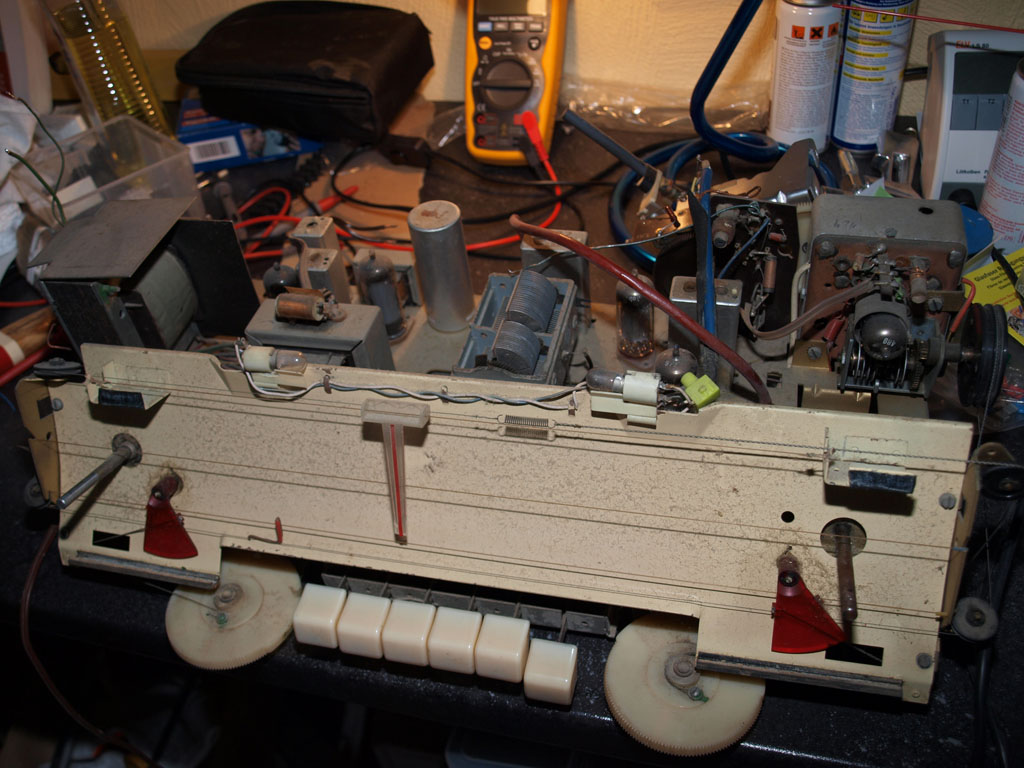

Das Chassis war auch nur von Staub befallen, was sich schnell mit Sauger und Pinsel bereinigen ließ

nur etwas Staub auf dem Chassis

nur etwas Staub auf dem Chassis

Es folgte das übliche Austauschen der Kondensatoren und ich spendierte ihm noch eine neue EL84 sowie einen neuen magischen Fächer aus russischer Produktion. Die Bauteile waren wieder sehr gut zugänglich, was das Tauschen der Kondensatoren sehr einfach gestaltete.

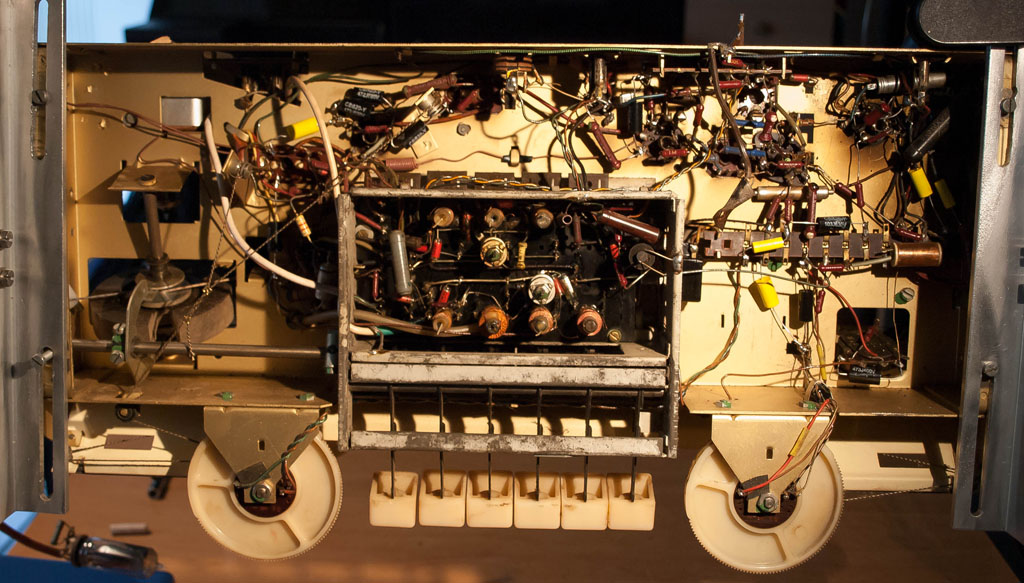

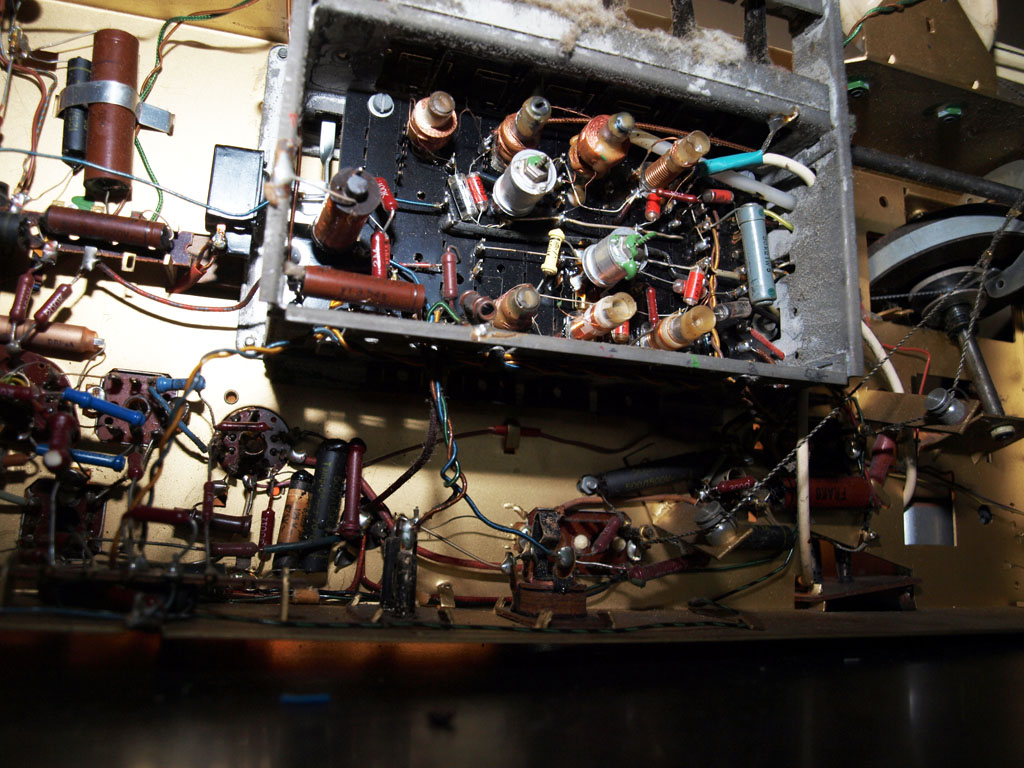

die Unterseite des Chassis

die Unterseite des Chassis

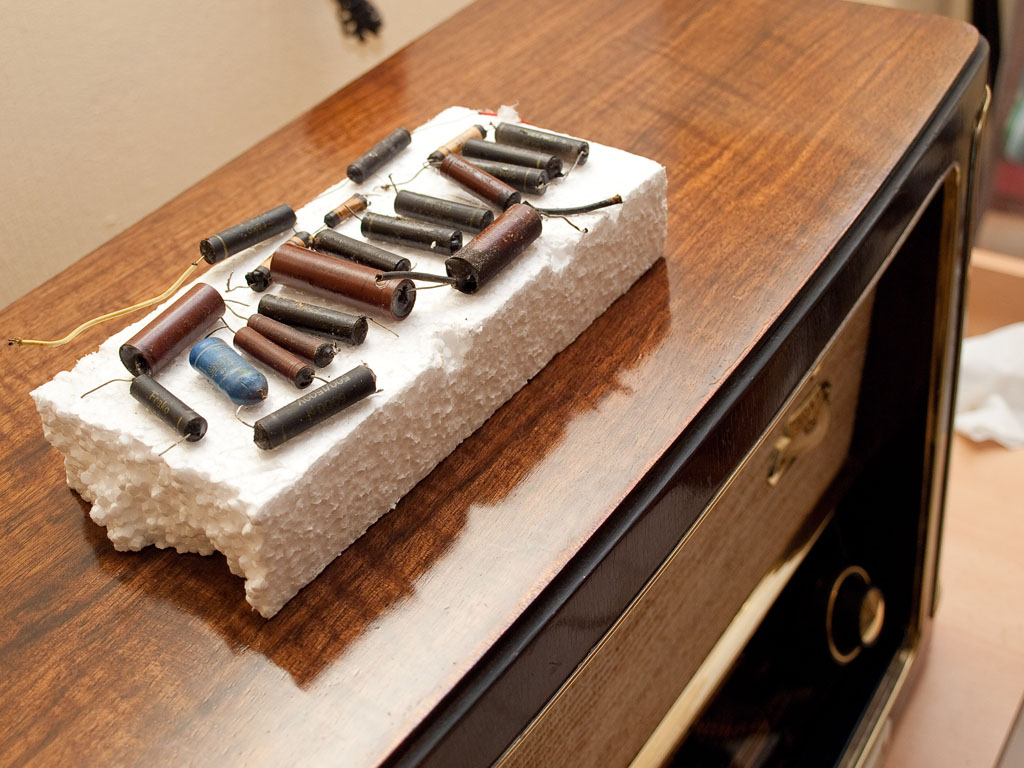

die ausgewechselten Kondensatoren

die ausgewechselten Kondensatoren

Dann wieder alles zusammengebaut und ich denke, er kann sich sehen und vor allem hören lassen. Auf Grund des großen Basslautsprechers klingt der Grundig 3045 W /3D sehr dynamisch und kräftig, die seitlichen Höhenlautsprecher ergänzen das Gesamtklangbild zu einem sehr räumlich klingenden Sound, fertiggestellt im Dezember 2010.

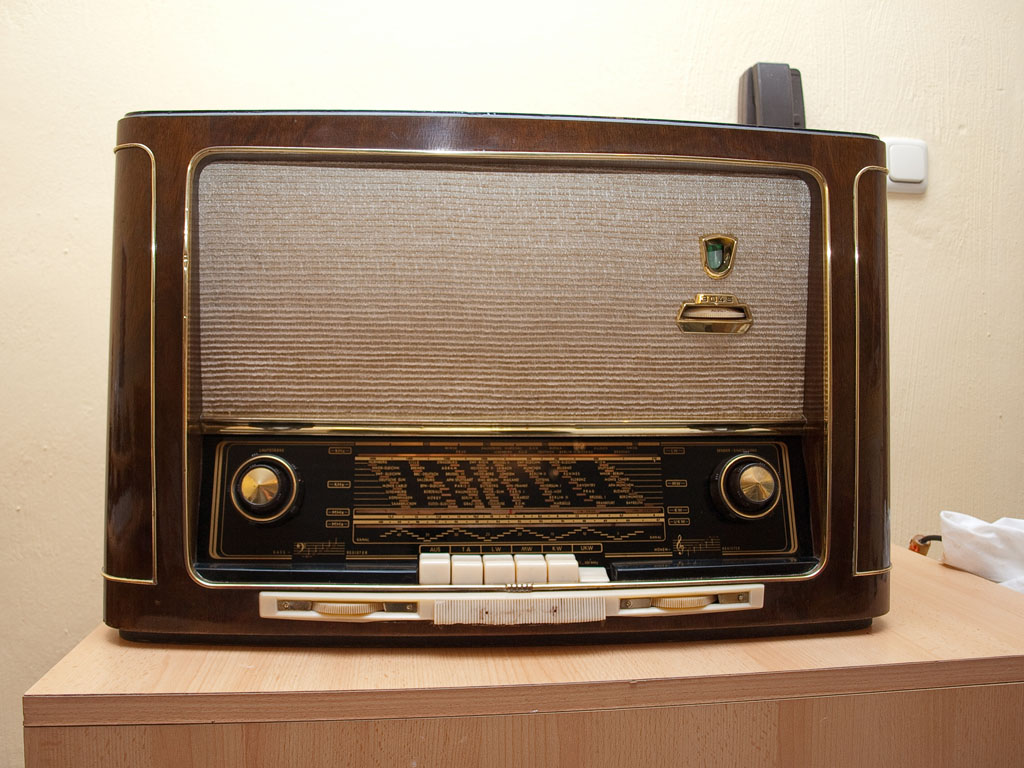

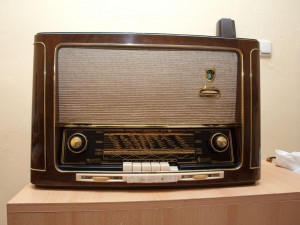

der restaurierte Grundig mit neuem Schallwandstoff

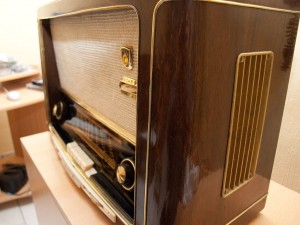

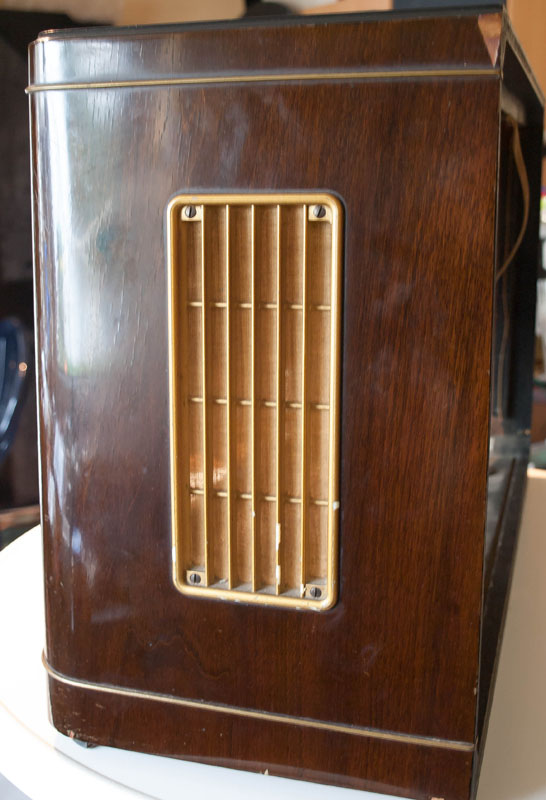

die Seiten wurden nur aufgefrischt und poliert

die Seiten wurden nur aufgefrischt und poliert

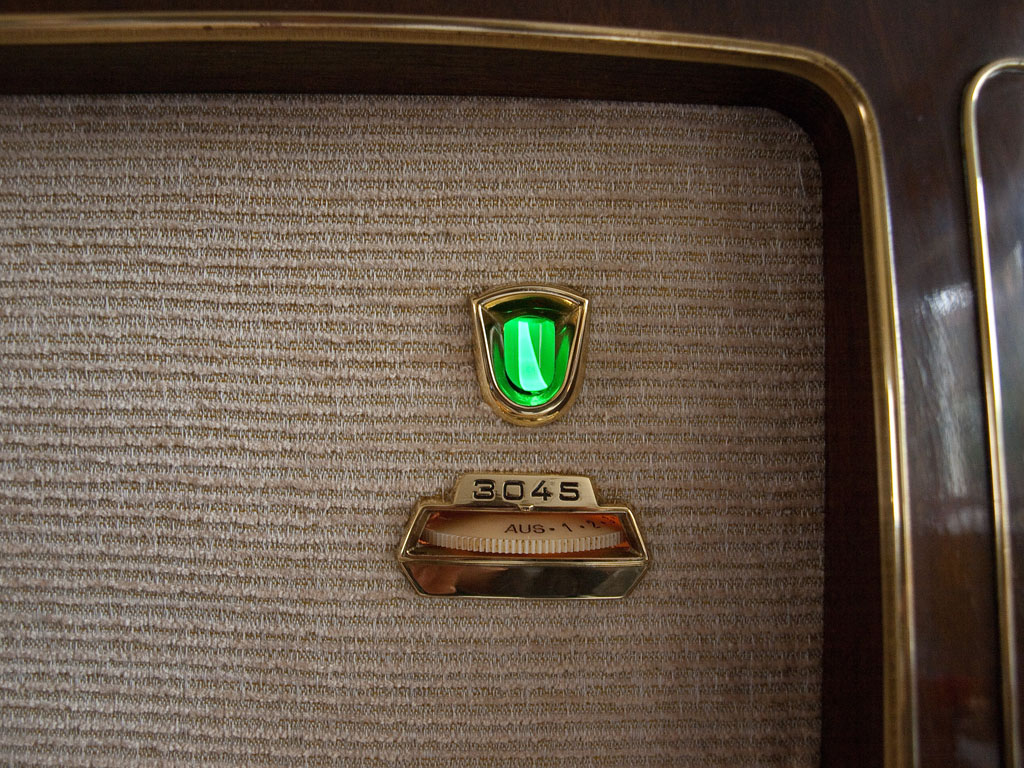

die neue russische Ersatzröhre erstrahlt

die neue russische Ersatzröhre erstrahlt

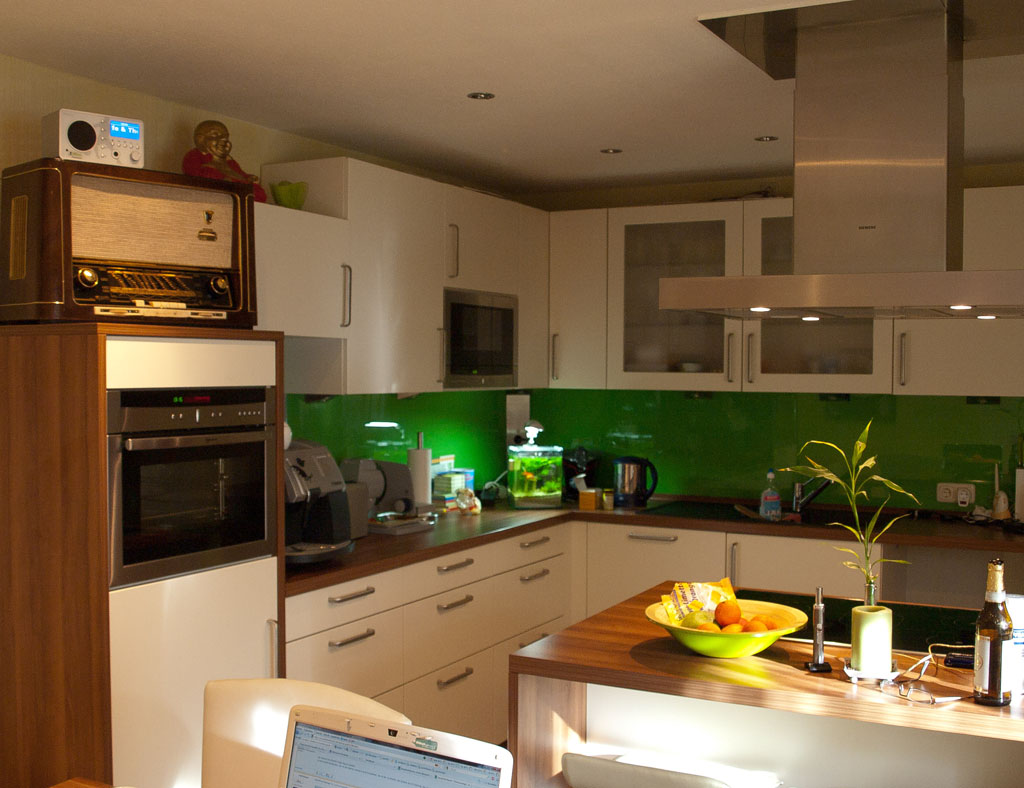

Jetzt thront der Grundig oben auf dem Dampfgarer und hat seinen Platz im Haus gefunden. Er klingt gut von da oben!

grundig 3045 3D

grundig 3045 3D

die defekte Frontblende wurde auch ersetzt

Grundig 3045

der Grundig auf seinem Thron

Resümee:

Der Grundig 3045 W /3D eignet sich als Hobbyeinsteiger prima zum Restaurieren, alles ist sehr gut zugänglich. Belohnt wird man hinterher mit einem fantastischen Klang. Abstriche habe ich in der Schallwandbespannung gemacht, es ist kein originaler Stoff und die russischen Röhren sind auch nicht original. Verbessern müsste ich noch den Teil Schallwandbespannung vor dem großen Lautsprecher, leider ist er nicht straff genug und bewegt sich, wenn der Lsp. seine Luft da hindurchpumpt. Vielleicht kann ich dem Stoff durch Besprühen mit Wäschestärke zu ein wenig mehr Steifigkeit verhelfen.

——————————————————————————

Wieder ein 3045er!

Über diese Homepage schrieb mich jemand an, ob ich nicht sein Radio überholen könnte, welches sich von Anfang an in Familienbesitz befindet. Also wie immer, nichts spektakuläres, nur halt eine Fleißaufgabe:

  1. Komplettdemontage, Reinigung, Schmierung der Mechanik
  2. Alle Kondensatoren wechseln
  3. Spannungen kontrollieren
  4. Gehäuse auffrischen, keine Neulackierung nötig
  5. Montage und mehrtägiger Probelauf
Grundig 3045 W/3D

Gute Ausgangsbasis, leider fehlt das Grundig-Logo (wie so oft)

Grundig 3045 W/3D

Die Abdeckungen müssen neu lackiert werden.

Grundig 3045 W/3D

leider fehlt der originale Antennenstecker

Grundig 3045 W/3D

Kondensatortausch

Die Abdeckungen der beiden seitlichen Lautsprecher habe ich neu lackiert. Hierzu mußte ich den alten Stoff auf dem Gitter entfernen, leider ging dieser dabei in die Brüche. Farblich habe ich hierzu Ersatz gefunden:-)

Grundig 3045

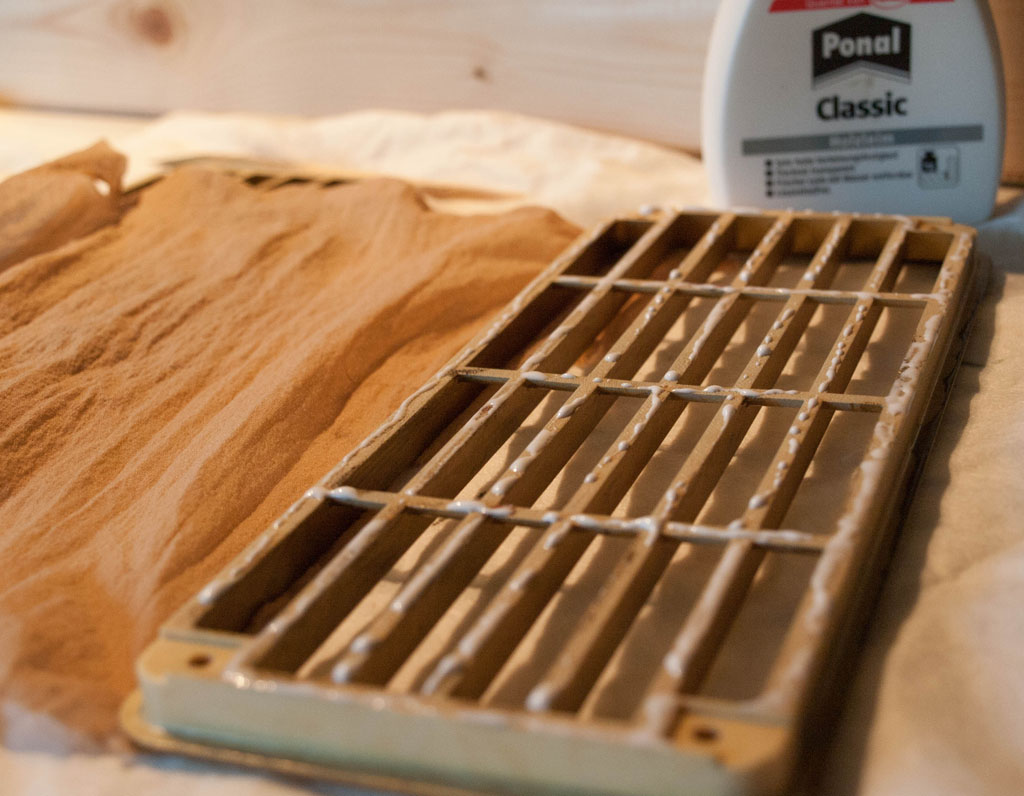

Sparsamer Ponal-Leim-Auftrag

Grundig 3045

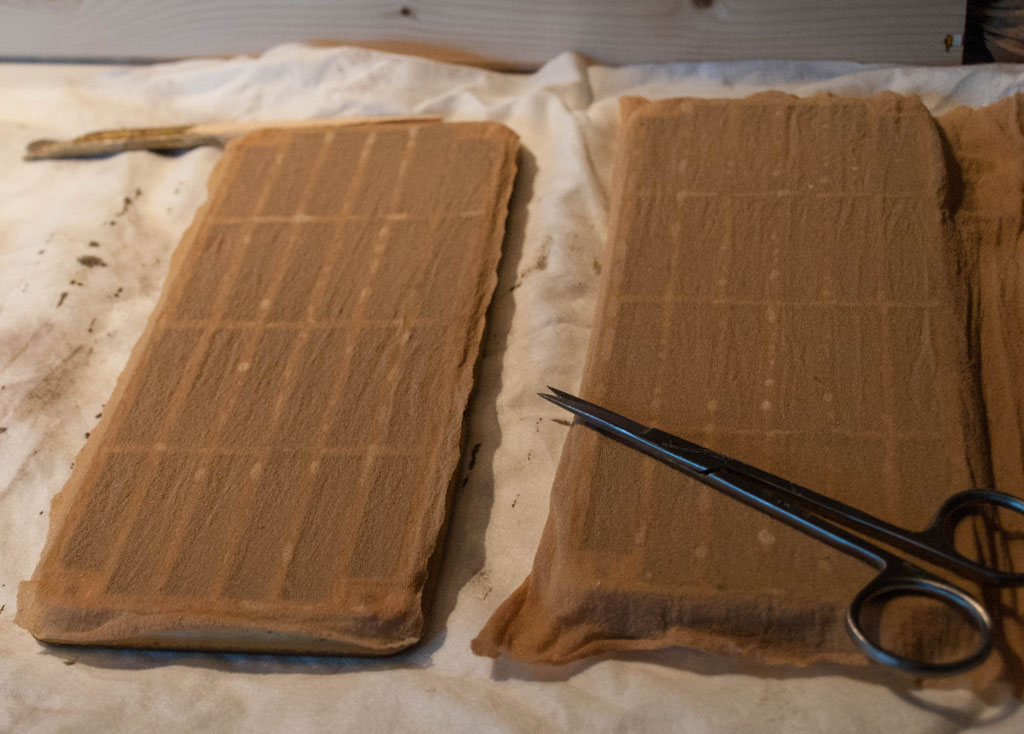

Zugeschnittene Strumpfhose

Wenn man Ponal benutzt, hat man beim Aufkleben des Stoffes genügend Zeit zum Glattziehen, bis er trocken wird.

Grundig 3045

Optisch kein Unterschied zum Originalstoff

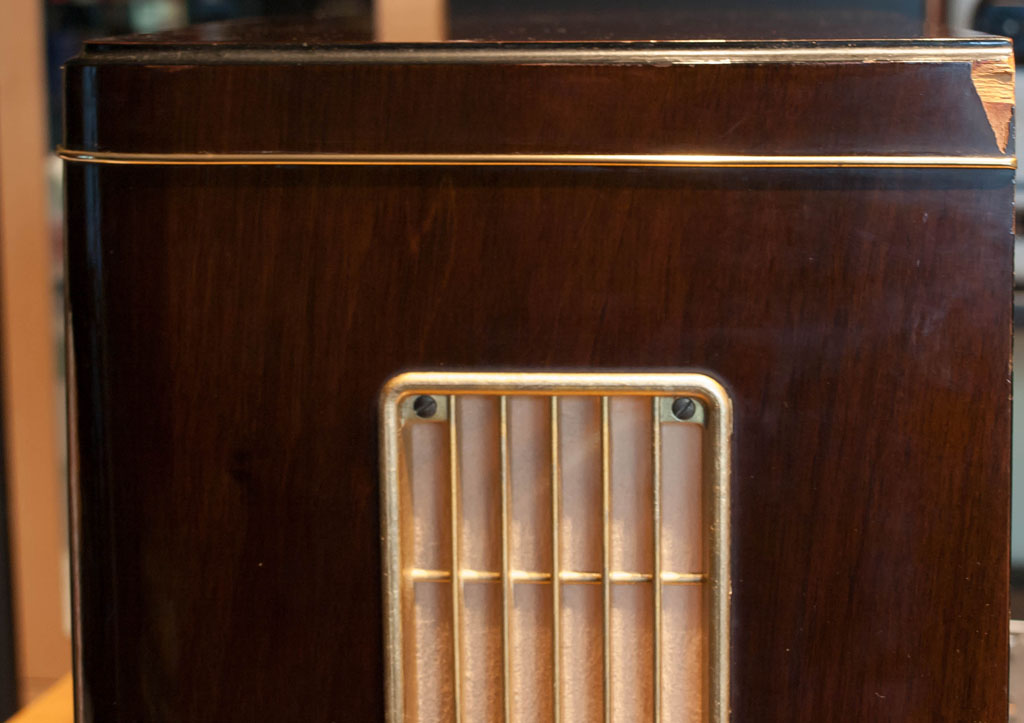

Rechts oben sieht man noch eine angeschlagene Ecke, wo auch das Furnier fehlt. Die habe ich dunkel lasiert und mit dunklem Holzkitt verspachtelt, also nur kaschiert. Daher fällt sie später nicht mehr so auf.

Grundig 3045

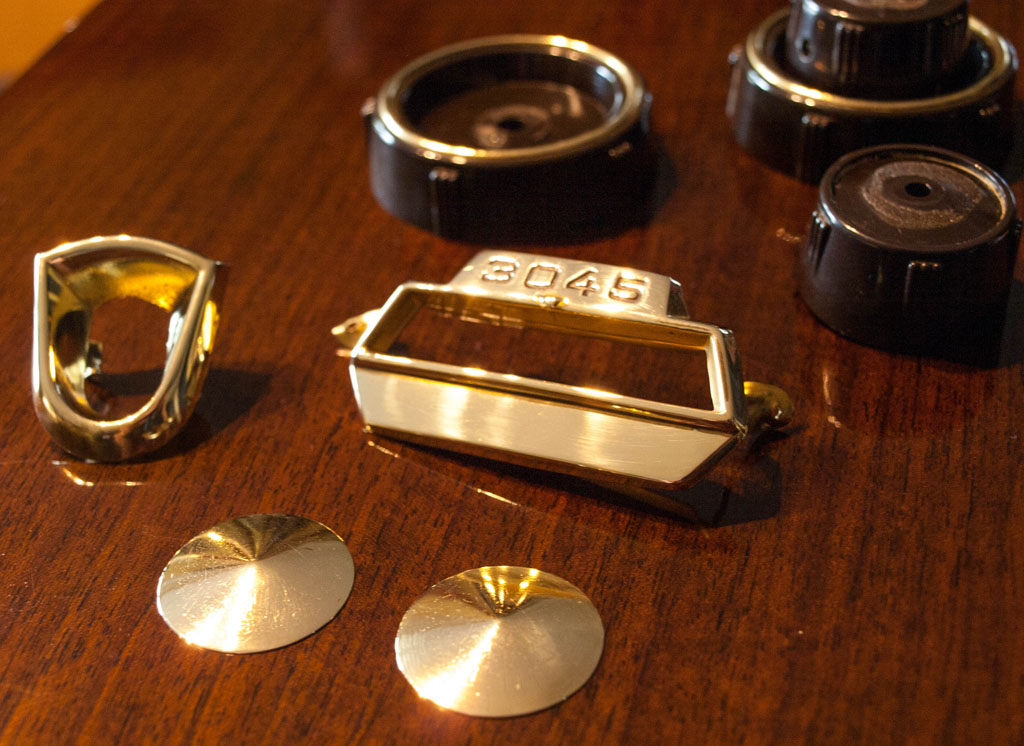

die polierten Messingteile

Nun konnte wieder alles zusammengebaut werden. Ich ersetzte noch die altersschwache EL84 durch eine 6P14P, was durch kraftvollen Sound belohnt wurde.

Grundig 3045

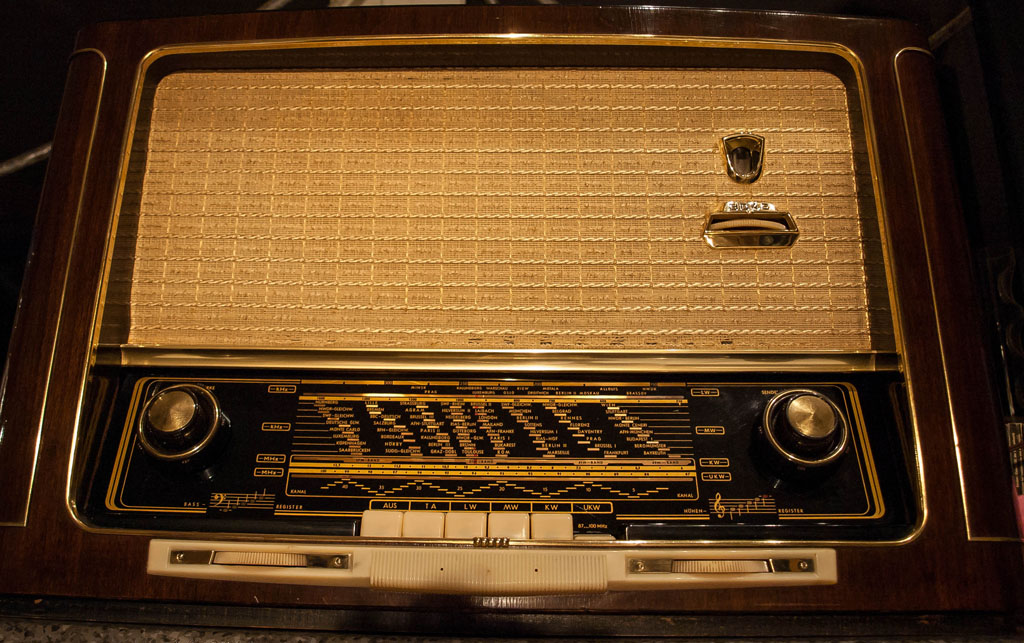

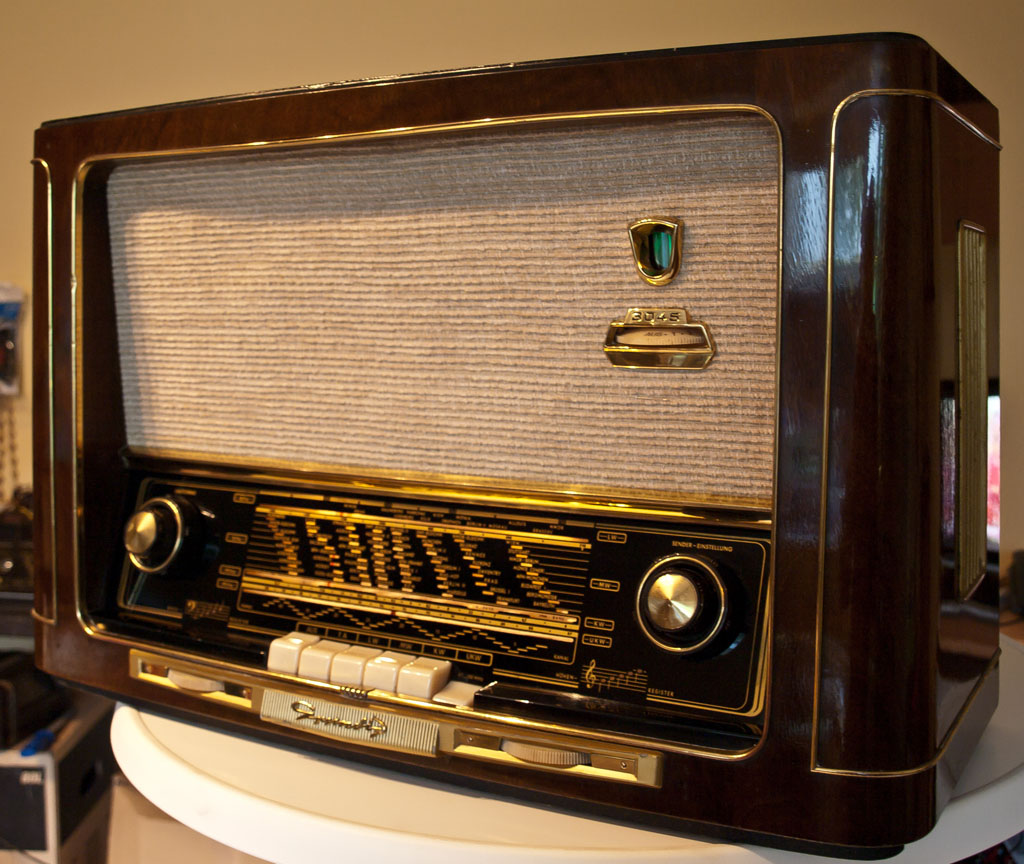

Der fertige Grundig 3045 W/3D

Grundig 3045

alles wieder gut

Nach ein paar Tagen werde ich die Oberfläche mit Wachs polieren und versiegeln.



Technische Angaben:

Grundig 3045 W /3D

7 Röhren: ECC85, ECH81, EF89, EBF80, EM85, EABC80, EL84

Prinzip Superhet allgemein; ZF/IF 468/10700 kHz

8 Kreise AM, 11 FM-Kreise

Langwelle, Mittelwelle, Kurzwelle und UKW

3 Lautsprecher, 5 Watt

Abmessungen (BHT) 620 x 388 x 263 mm

Schaltplan als PDF (1,2 Mb)

15 Antworten auf Grundig 3045 W /3D

  • … und oben druff das Internet-Radio :-))

    • Na klar! Da muss doch der Oldiesender mit der passenden Musik zum Radio laufen und den gibt es doch nur im Internet! Der alte Grundig läuft mit der TA-Taste, also die Wiedergabe von dem Internetradio kommt über den wunderschönen Klang des 3045er. Und da das Internetradio eine Fernbedienung hat, brauch man auch nicht da hoch krabbeln :-)

  • Hallo Tilo,
    hab jetzt unter anderem einen 3033W/3D als Neuzugang, der hat ja fast die gleiche Zierleiste unter dem Tastensatz – zwischen den Bass- u. Höhenregler – wie der 3045.
    Ich freute mich schon, dass ich hier so ein massives Messingteil aufpolieren kann, da es bei ebay auf dem Verkaufsfoto fleckig aussah.
    Aaaaaber dann zu Hause beim Eintreffen besichtigt, stellte es sich als ein schnödes Plastikteil heraus, bei dem die “Gold-Farbe” z.T. abgeblättert ist.

    Kann man das Teil irgendwie lackieren, nachdem ich es vielleicht mit dem Dampfstrahler oder sonst wie blank gemacht habe ?
    Oder dann nur so grau-weiß lassen ?

    Viele Grüße,
    Helmut

  • Hallo Helmut,
    ich denke, man sollte es im original belassen, es hat ja die selbe Farbe wie die Rahmen von Bass- und Höhenregler, die sind ja auch nur in weiß gehalten. So kommt ja dann auch schön der Grundigschriftzug zur Geltung. Warum der aber bei Dir mit Goldfarbe überzogen war, verstehe ich nicht. Vielleicht hat das jemand nachträglich gemacht? Ich werde morgen mal in meinem Lager, wo noch zwei 3045er stehen, nachsehen.

    Viele Grüße,
    Tilo

  • Hallo Tilo,

    Ihren Bericht finde ich sehr überzeugend. Ich selbst besitze einen Grundig 3033 “Ferndirigent” (3D-Klang); das Gerät funktioniert allerdings nicht mehr. Vor Jahren (um nicht zu sagen Jahrzehnten gab es dazu einmal die Diagnose, dass die Röhren ausgetauscht werden müssten. Ich habe von diesen Dingen keine Ahnung. Meine Frage lautet nun, ob Sie womöglich einen Kenner der Materie kennen, der das Gerät reparieren könnte – oder ob Sie ggf. selbst so etwas machen. Über Ihre Antwort würde ich mich sehr freuen!

    Viele Grüße
    Stefan Orgass

  • Hallo Tilo,

    erstmal Gratulation zu dem schön restaurierten Radio !
    Ich habe auch einen Grundig 3045 W und noch einen 3033 aus erster Hand der noch spielt wie am ersten Tag. Mich würde nun interessieren, wie du das mit Verbindung Röhren-Radio zu Internet-Radio realisiert hast. Was muss man beachten, dass nichts “abraucht” ?
    Da ich elektrotechnisch nicht so fit bin, wäre es toll, wenn du mir da ein paar Tipps geben könntest !

    Danke und viele Grüße !

    Andy

    • Hallo Andy,
      vielen Dank für Deinen netten Kommentar. Da bringst Du mich auch gleich auf eine Idee: ich werde in Kürze hier über Deine Fragen einen Beitrag verfassen und auf die Möglichkeiten eingehen, Musik vom Computer oder Internetradio oder sonstigen Quellen über Röhrenradios wiederzugeben. Das werde ich auch dann mit Fotos dokumentieren.
      Habe also noch ein paar Tage Geduld, bevor Deine Fragen beantwortet werden. Ich denke, am kommenden Wochenende wird der Artikel online gehen.
      Mit besten Grüßen!
      Tilo

  • Hi Tilo,

    danke für die schnelle Antwort ! Super Idee mit dem Bericht !
    Ich habe nähmlich beim googeln festgestellt, dass es nicht viele Informationen zu dem Thema gibt und in denen die ich fand, wird immer wieder gewarnt wahllos irgendwelche Teile zu verbinden – speziell im Fall alter Röhrengeräte.

    Bin echt gespannt !

    Danke und viele Grüße!

    Andy

  • Hallo Tilo,

    sind auf der Google-Suche über den Grundig 3045 W/3D auf Deine tolle Seite gestoßen und uns gefällt, was und wie Du das machst. Ich sammle seit meinem 6 Lebensjahr und das hat im Jahre 1955 in Großmutters Dachboden begonnen, den ich damals mit Leidenschaft zu einer “Radiobastelwerkstätte” umfunktioniert hatte. Derzeit bin ich auch beim Restaurieren eines 3045W/3D und es macht immer wieder einen Heidenspaß, so ein Radio im Top-Zustand spielen zu hören. Schau mal auf unsere Homepage, da wirst Du auch einiges interessantes zu sehen bekommen. Liebe Sammler- und Bastlergrüße aus Innsbruck von Peter & Doris

  • Hallo Tilo
    Habe mir am Sonntag auch einen Grundig 3045 W /3D gekauft, rein durch Zufall. auf dem Zettel stand leuchtet, aber spielt nicht.
    Na dachte ich mir der Zustand
    des Gehäuses war sehr gut und zum spielen werde ich ihn schon bringen ,als gelernter Radio und Fernsehtechniker, habe ich diese Geräte noch repariert.
    Den Schaltplan den Du eingestellt hast konnte ich gut nutzen, 2 verbrannte Widerstände und eine Hand voll Kondensatoren, nun spielt er wieder wie Neu
    Danke und Grüße Richard

    • Hallo Richard,
      na dann herzlichen Glückwunsch zum Erfolg mit dem 3045er! Ein Gerät, was wirklich schon für wenig Geld selbst im Onlineauktionshaus zu bekommen ist, ohne viel Schnickschnack gut zu reparieren ist und der Klang super ist, für so eine kleine Endstufe.
      Schön, dass Du den Schaltplan nutzen konntest!
      Beste Grüße!
      Tilo

  • “Kleine Endstufe” ?
    Da steckt immerhin ‘ne EL84 drin; 12Watt Verlustleistung, schiebt bei vernünftiger Beschaltung lockker 8 Watt ! Die einzige (außer EL90) die das bei dieser Größenordnung kann.

    “Klein” ist: Die gewohnte ca. 3-4Watt-Familie: EL11 (ja, obwohl sie so riesig ist), EL21, EL41/42, EL82, EL83, EL95, ECL82, ECL86, (auch ELL80, ECLL800, je 3Watt/System) usw.

    Nicht vergessen: die AÜ’s u. LS der damaligen Zeit waren auch sehr hochwertig. “Klein”; na sowas…

  • Hallo Tilo,
    Ich habe noch eine Frage zur Lackierung. Wenn Du (auch bei anderen Radios) schreibst 5 Schichten Klarlack, meinst Du spühen oder streichen / rollen?
    Grüße aus Hirschaid
    Matthias

    • Hallo Matthias. es mussten auch mit Rollen bisher immer 5 Schichten werden, da ja zwischendurch immer wieder neu angeschliffen werden mußte. Am Anfang sollte der Lack auch gut verdünnt sein, damit er gut in das Holz einzieht. Aber das merkst du schon, wenn langsam eine gleichmäßige Lackschicht entsteht und dann keine erneute Deckschicht mehr erforderlich ist. Leider habe ich bis heute noch keinen Kompressor & Lackierkabine, das wäre natürlich das Nonplusultra;-)
      LG
      Tilo

  • LAUTSPRECHER-BESCHALTUNG:
    .
    Lieber Tilo,
    .
    an diesem Schaltungsbeispiel ist etwas erkennbar, worüber wir letztens einmal sprachen: Die bessere und ausdrucksvollere Dynamik einer Endstufe durch A u f t e i l u n g des Ausgangskreises über z w e i AÜ’s .
    .
    Hier wird deutlich, daß für den Betrieb der Mittel-Hochtöner ein separater AÜ Anwendung findet, der (gleichspannungsentkoppelt über C70 / 0,025µF) dem AÜ für den Bass-LS parallelgeschaltet ist. Eine zwar kostenintensivere aber hocheffektive Lösung mit “erstaunlicher” Wirkung.
    .
    Außerdem entfallen die bei der üblichen Schaltung mittels nur einem AÜ erforderlichen Elkos, die sonst den Mittel-Hochtönern bzw. Hochtönern seriell vorgeschaltet sind.
    .
    Hier wird die Power und der Wirkungsgrad der ohnehin schon legendären und leistungsstarken EL84, die der “6L6″-Familie entstammt, aufs feinste genutzt.
    .
    Ein sehr schönes Gerät…
    .
    Noch ein HINWEIS:
    .
    Von vorneherein wurde bei Grundig häufig verschiedene Anzeigeröhren eingeplant; das hatte mit der Verfügbarkeit dieser Röhren zu tu’n.
    .
    Bei älteren Modellen kam es oft vor, daß z.B. sowohl die “EM11″ als auch die “EM34/35″, bzw. die “EM34/35″ und alternativ die “EM71″ gleichzeitig in den Schaltplänen angegeben wurden; mit den entsprechende Typen- und Sockelangaben.
    .
    Bei diesem Gerät hier sind die “EM80″ und “EM85″ wahlweise verwendet worden. Trifft man ein Gerät mit “EM85″ an, läßt sich ohne weiteres durch Umverdrahten eine “EM80″ (oder die russische 6E1P) einbauen.
    .
    Ohne Umverdrahten läßt sich 1:1 ersatzweise eine “EM84″ (oder die russische 6E3P) einsetzen, die nahezu identisch mit der “EM85″ ist und sich davon lediglich durch ein anderes Leuchtbild unterscheidet.
    .
    Die “EM84″ hat einige Vorteile: Einmal gibt es die noch in Massen, zum anderen bekommt man sie sehr günstig und -nicht zuletzt- hat sie eine deutlich höhere Lebensdauer.
    .
    Nun noch viel Spaß beim Restaurieren …
    .
    Gruß aus dem Kohlenpott
